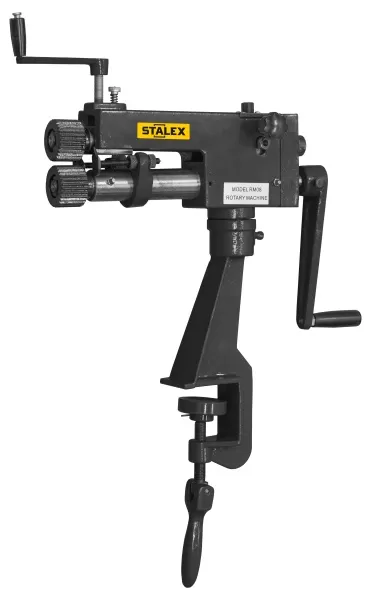

Станок зиговочный ручной STALEX RM-08
Описание

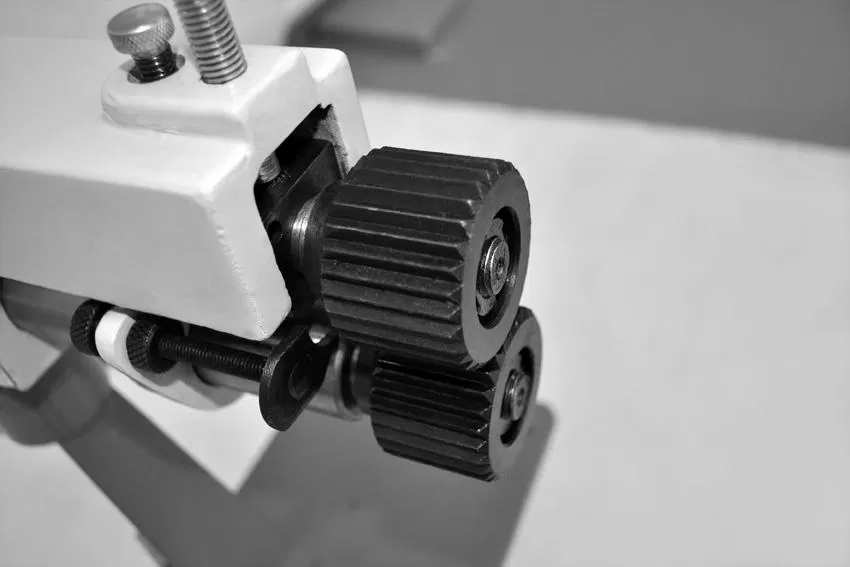

Зиговка RM-08 предназначена для работы с листовым металлом при изготовлении соединительных элементов водостоков, воздуховодов и других работ, связанных с соединением и отбортовкой металла. Модель RM08 комплектуется шестью наборами стандартных роликов для закатки кромок, отбортовки, изготовления S-образного профиля и отделки торцов.
Особенности:

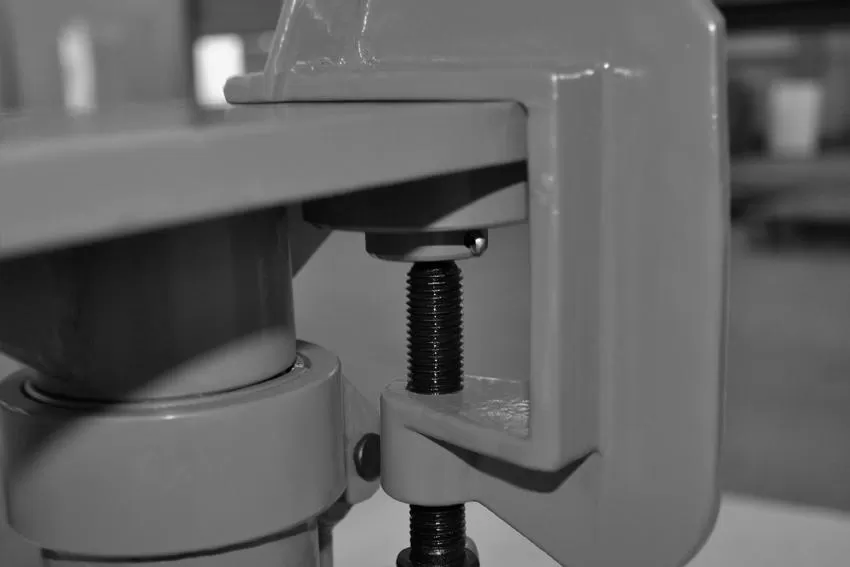

- Переносной зиговочный станок RM-08 имеет удобное крепление (струбцина), что позволяет быстро закрепить его на верстаке, швеллере и т.д.
- Подвижное соединение корпуса зиговочного станка с опорой крепления позволяет установить его в удобном рабочем положении.
- Легкая конструкция.
- Два компактных упора для заготовок расположены по сторонам станка.
- Практичная транспортабельная упаковка.
 Ролики стандартные гофрирующие №51 для RM-08 арт. 373205-51 |
|
Комплект роликов для гофрирования листа. Формирует на краях труб (торцах) гофрирующий профиль. Особенность данного профиля - уменьшение диаметра или обхвата трубы для стыковки (фиксации труб друг с другом). |
|
 Ролики стандартные для двойного обратного зига №55 для RM-08 арт. 373205-55 |
|
Комплект роликов для двойного обратного зига. Предназначен для изготовления двойного обратного (упорного) зига. Используется в стыковках водосточных и вентиляционных систем, а также при производстве дымоходов. R = 4.0мм. |
|
 Ролики стандартные стопорные R 3,25мм №54 для RM-08 арт. 373205-54 |
|
Комплект роликов для стопорного (упорного) зига и соединения при завальцовки. Формирует на краях труб (торцах) профиль стопорного зига для фиксации трубы друг с другом. Используется в стыковках водосточных и вентиляционных систем, а также при производстве дымоходов. R = 3.25мм. |
|
 Ролики стандартные стопорные R 2,5мм №57 для RM-08 арт. 373205-57 |
|
Комплект роликов для стопорного (упорного) зига и соединения при завальцовки. Формирует на краях труб (торцах) профиль стопорного зига для фиксации трубы друг с другом. Используется в стыковках водосточных и вентиляционных систем, а также при производстве дымоходов. R = 2.5мм. |
|
 Ролики стандартные для подгиба кромки №58 для RM-08 арт. 373205-58 |
 |
Комплект роликов наклонных для подгиба кромки. Используется для догибки кромки. |
|
 Ролики стандартные для отбортовки листа №56 для RM-08 арт. 373205-56 |
|
Комплект роликов для отбортовки листа небольших размеров. |
|
|
|
Глубина подачи (макс) или вылет роликов – 177 мм Маслёнки для смазывания основных узлов станка |
||
|
|

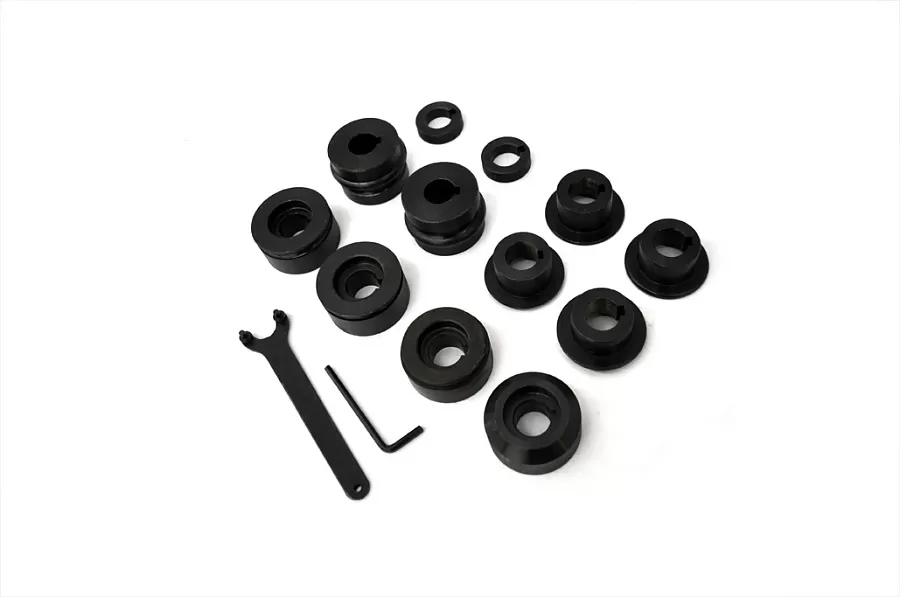

Комплектация: 6 комплектов роликов (один из комплектов на станке) 4 промежуточные шайбы (две из шайб на станке) Шестигранник – 1 шт Ключ – 1шт |
||
Подробные характеристики
|
Модель |
Stalex RM-08 |
|
Артикул |
373205 |
|
6 наборов роликов в стандартной комплектации |
|
|
Виды получаемых профилей |
|
|
Макс. толщина стального листа (сталь σв ≤400МПа) |
0,8 мм |
|
Глубина подачи (макс) или вылет роликов |
177 мм |
|
Гарантия |
1 год |
|
Страна производитель |
Китай |
|
Габариты |
500х450х160 |
|
Масса |
22 кг |
|
ТАБЛИЦА СООТВЕТСТВИЯ (Максимально допустимые толщины) Низкоуглеродистая сталь 0,76-0,8мм Нержавеющая сталь 0,5мм Холоднокатаная сталь 0,6мм Алюминий 1,39мм Мягкая латунь 1,16мм Полутвердая латунь 0,76мм Отожженная фосфористая бронза 0,86мм Мягкая медь 1,16мм Твердая медь 0,86мм
При работе с макс. толщиной листа – максимальные параметры могут не соответствовать табличным значениям, это связано с разностью коэффициента предела прочности σв, который не должен превышать параметр σв <400 MРa при работе с низкоуглеродистой сталью. |
|
Комплектация
| Комплекты роликов | 6 шт. |
| Промежуточные шайбы | 4 шт. |
| Шестигранник | 1 шт. |
| Ключ | 1 шт. |
| Станок | 1 шт. |
