Листогиб сегментный гидравлический с гильотиной STALEX HSBC-1018
Характеристики
| Тип привода | Гидравлический |
| Максимальная толщина листа, мм | 1,2 |
| Максимальная рабочая длина, мм | 3100 |
| Максимальный угол гибки | 130° |
| Мощность двигателя, кВт | 2.2 |
Описание

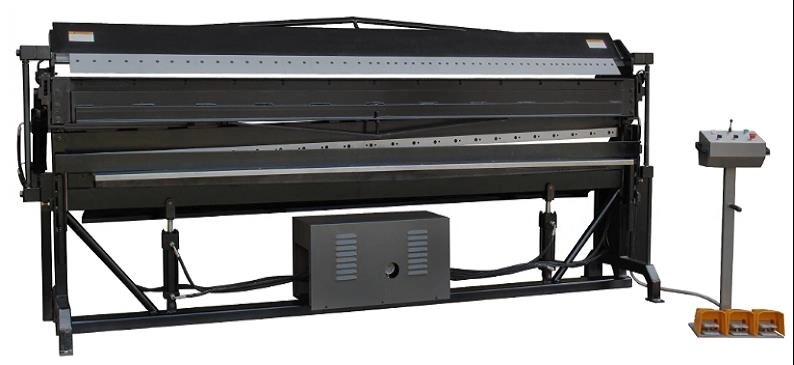

Комбинированный станок STALEX HSBC-1018 для резки и гибки. Без ограничения подачи листа, предназначен для работы в - выполняет резку до 1мм и гибку до 1,2мм. Прижимная гибочная балка станка является сегментной, что позволяет изготавливать такие изделия как короба и поддоны.
Станок имеет гидравлический бак – объёмом 5 литров. Листогиб и гильотина имеют задние регулируемые упоры. Гильотина имеет устройство компенсации прогиба. Прижимная балка и балка гибочная имеют регулировочные тяги для выравнивания. Прижимная балка имеет возможность фронтальной регулировки (глубины) относительно основной балки.
Особенности:
- В стандартной комплектации – задний упор гильотины (0-500мм)
- В стандартной комплектации – задний упор листогиба (75-500мм)
- В стандартной комплектации – ограничитель угла в диапазоне от 0° до 130°
- В стандартной комплектации – пульт управления с ножной педалью
 |

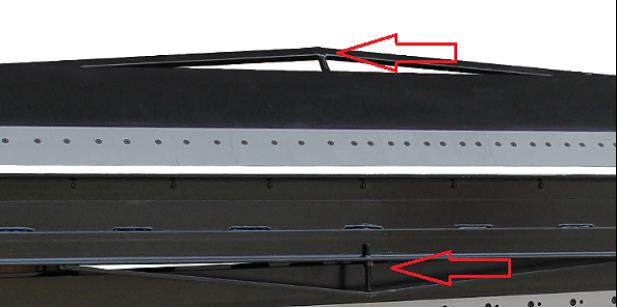

Прижимная балка и балка гибочная имеют регулировочные тяги для выравнивания |
||||
 |
Прижимная гибочная балка станка является сегментной. Размер сегментов - 3шт по 50,8 мм; 4шт по 76,2 мм; 11шт по 101,6 мм; 10шт по 152,4 мм. Ширина (толщина) гибочной балки – 74мм
|
||||
 |
Ограничитель угла в диапазоне 0° до 130° |
||||
 |
Режущий гильотинный нож Угол наклона верхнего ножа - 49° Верхний режущий нож имеет 2 режущие кромки Нижний режущий нож имеет 2 режущие кромки Скорость резания – 5 ударов в минуту |
||||
 |
В стандартной комплектации – задний упор гильотины (0-500мм)
В стандартной комплектации – задний упор листогиба (75-500мм)
|
Подробные характеристики
|
Модель STALEX |
HSBC-1018 |
|
Артикул |
373451 |
|
Рабочая длина (длина гиба), мм |
3100 |
|
Максимальная толщина гибки при работе со сталью (с прочностью σв ≤400МПА) |
1,2 |
|
Рабочая длина реза |
3050 |
|
Максимальная толщина резки при работе со сталью (с прочностью σв ≤400МПА) |
1,0 |
|
*Макс. толщина - указана для обычной стали (низкоуглеродистой и углеродистой стали), с пределом прочности σв, который не должен превышать параметр σв <400 MРa. (указанные параметры для гибки и резки листа, для гибки и резки рабицы/сетки – не предназначен) |
|
|
Мощность двигателя, кВт |
2,2 |
|
Ход гидравлического цилиндра, мм |
0-155 |
|
Макс. высота подъёма верхней прижимной сегментной балки, мм |
140 |
|
Регулировка прижимной и гибочной балок |
+ |
|
Устройство компенсации прогиба гильотины |
+ |
|
Ограничитель угла в диапазоне 0° до 130° |
+ |
|
Задний упор листогиба, мм |
75-500 |
|
Задний упор гильотины, мм |
0-500 |
|
* Объём гидравлического бака |
5 л |
|
Бак нужно наполнить самостоятельно, заливать 2/3 по уровню масла *используется гидравлическое масло стандартного качества (веретёнка) |
|
|
Температурный диапазон, в котором может работать станок |
обычно это 5-55 ℃ |
|
Масса станка (нетто/брутто), кг |
1340/1470 |
|
Габариты станка (ДхШхВ) |
3650х1150х1530 |
|
Габариты упаковки (ДхШхВ) |
3920х1150х1600 |
|
Упаковка |
упакован на железный поддон |
|
Гарантия |
12 месяцев |
|
Производство |
Китай |
Комплектация
| Станок | |
| Задний упор гильотины | |
| Задний упор листогиба | |
| Ограничитель угла в диапазоне от 0° до 130° | |
| Пульт управления с ножной педалью |
