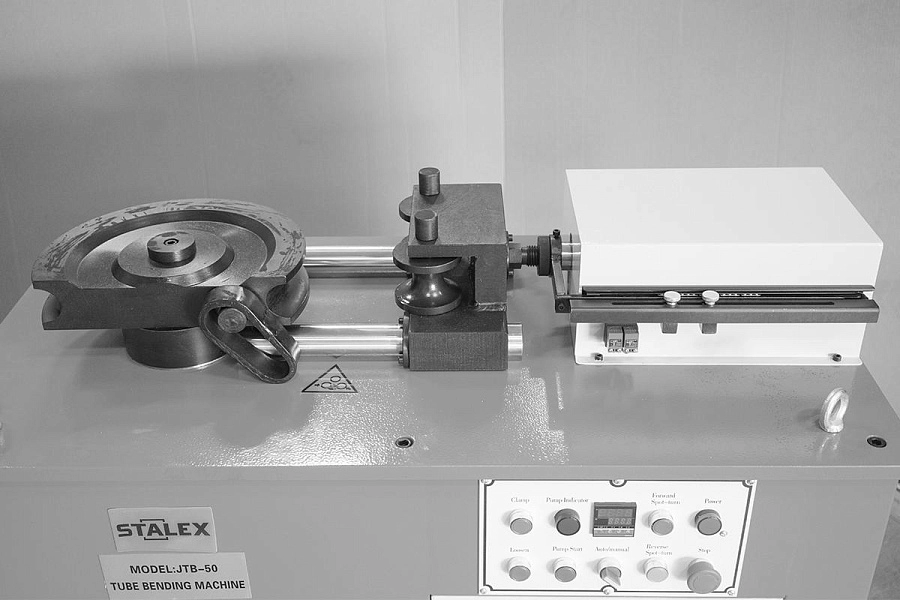

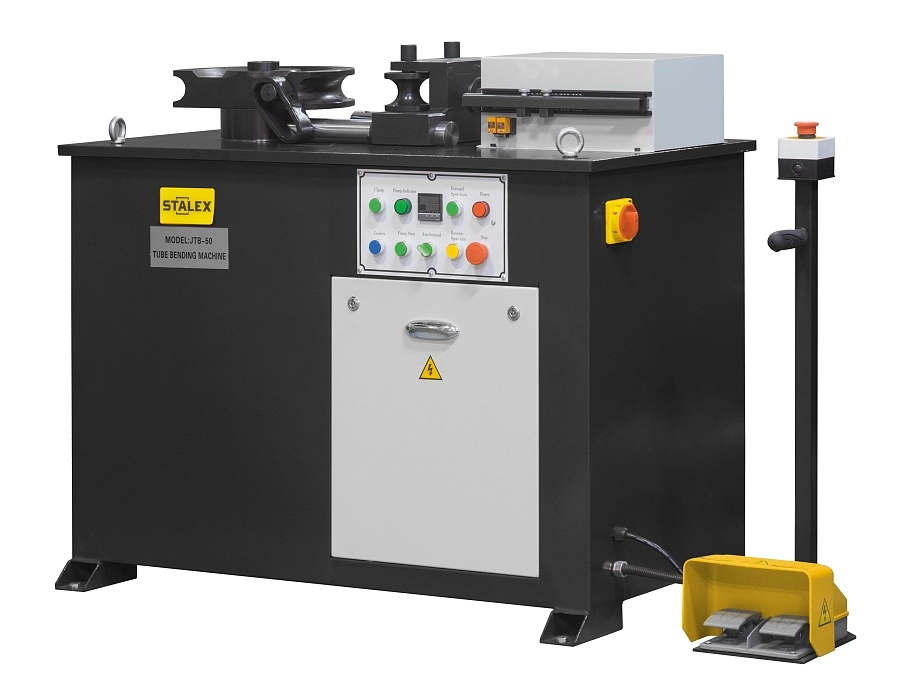

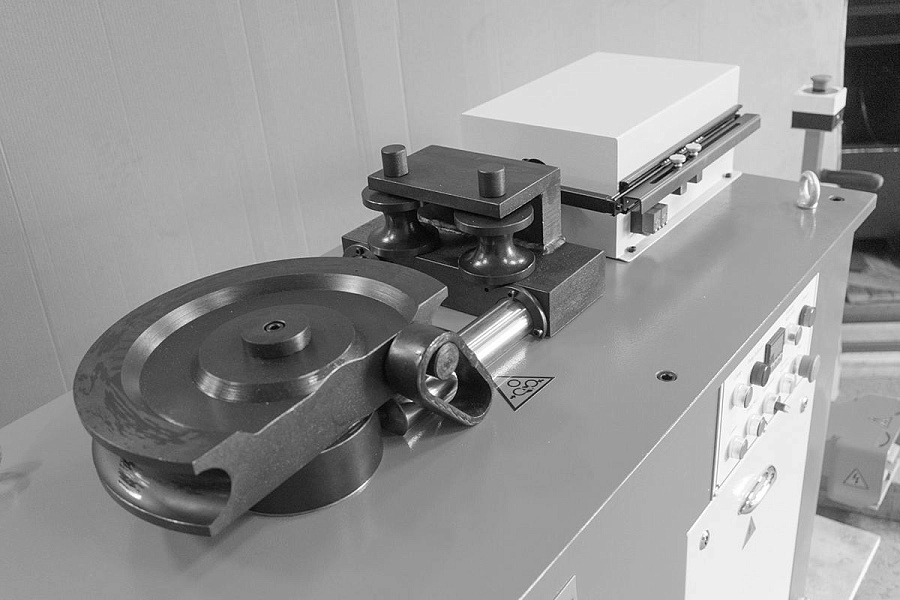

JTB-50
Трубогиб бездорновый STALEX
Характеристики
Максимальный угол гибки | 180° |
Мощность двигателя, кВт | 1.1 |
Трубогиб Stalex JTB-50 предназначен для изгибания круглых труб из металла или другого материала по заданному радиусу. Производит гибку трубы методом протягивания заготовки по ролику – такие изделия как дуги, рамы, каркасы и прочее из водогазопроводных и метрических труб с изгибами в нескольких плоскостях, что обеспечивает точность изгиба трубы на заданный угол и с заданным радиусом, без заломов в области гибки. Применяется для гибки на угол до 180°, макс. размер трубы Ø51мм, с толщиной стенки до 4мм (сталь) и 5мм (цветные металлы). Гибка может производиться различной конфигурацией и в разных плоскостях, модель подходит для работы в условиях мелкосерийного и индивидуального производства. Угол гибки задаётся и контролируется путем ввода необходимого угла через счетчик-индикатор, диапазон угла гибки от 0 до 180°. Выполняет профессиональный и качественный дугообразный гиб широко используется в сфере декора, архитектуры, обустройстве общественных пространств и прочее. Станок может управляться в ручном режиме путем нажатия отдельных кнопок и в полуавтоматическом режиме под управлением оптико-электрического кодирующего устройства (датчика), что подходит для регулярного объёма выпуска продукции. Такие особенности, как простота конструкции, легкость эксплуатации, энергосбережение и высокая эффективность, делают станок идеальным для гибки труб.
Преимущества:
-
Настройка станка не требует специальной подготовки.
-

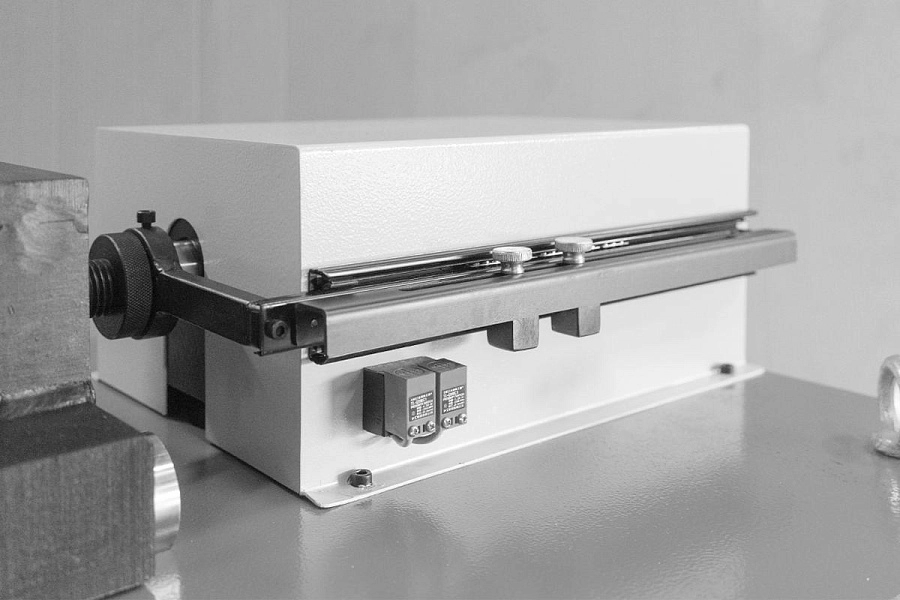

Угол поворота сменного гибочного штампа контролируется оптико-электрическим кодирующим устройством.
-
Требуемый угол задается счетчиком-индикатором в градусах.
-

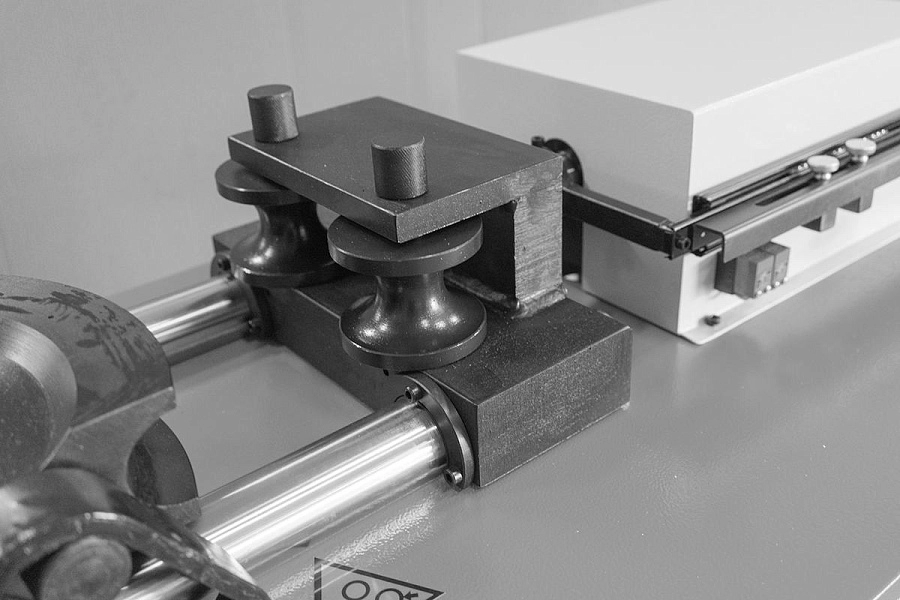

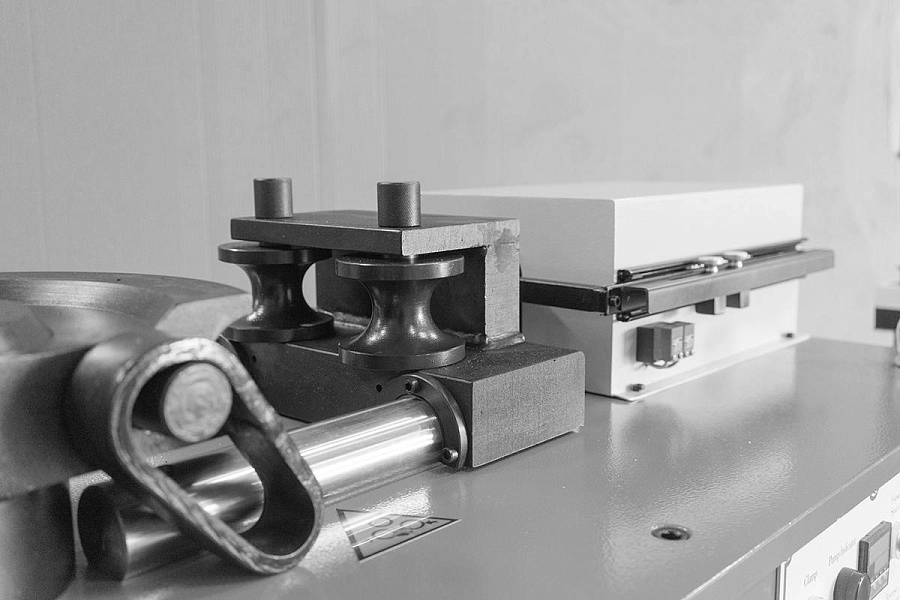

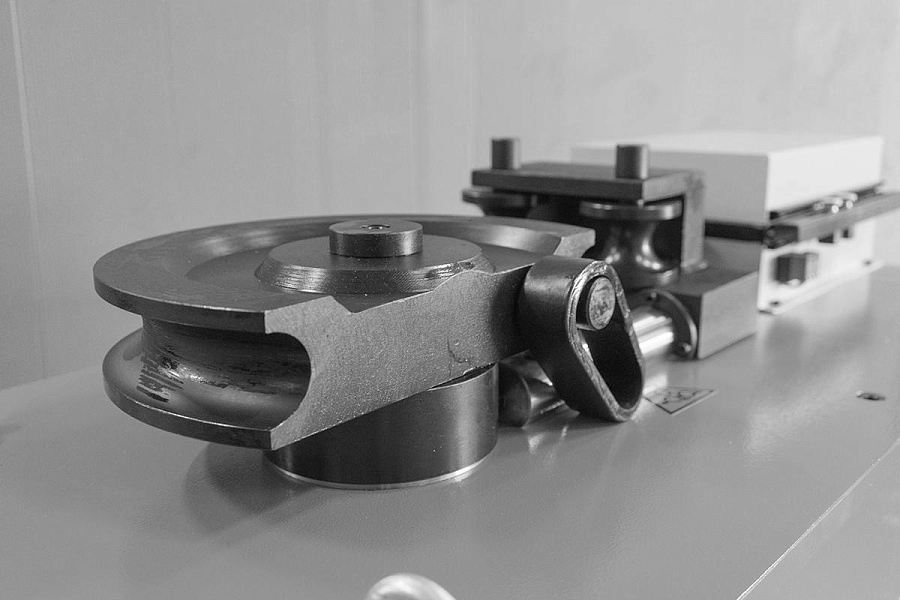

Высокая скорость и точность гибки трубы методом протягивания заготовки по ролику.
-
Простота конструкции, легкость эксплуатации и высокая эффективность при гибке заготовки в одно касание.
-
Прочность конструкции станка.
-
В стандартной комплектации 4ть комплекта штампов (оснастки) – Ø25; 32; 38; 48мм.
-
Гибка может производиться различной конфигурацией и в разных плоскостях.
- При работе с крупными заготовками требуется монтаж станка к полу (для труб от 32мм).
Модель |
Трубогиб бездорновый Stalex JTB-50 |
Артикул |
391063 |

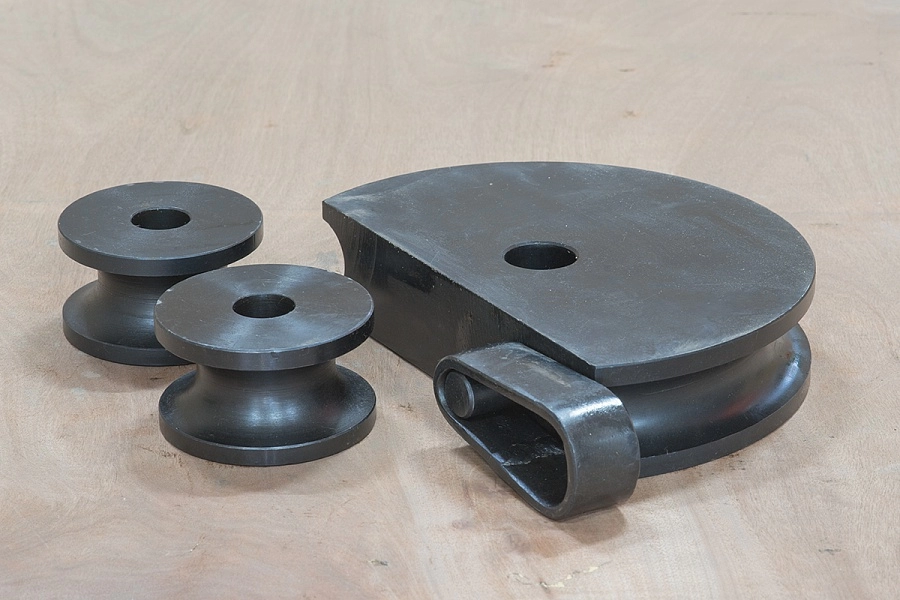

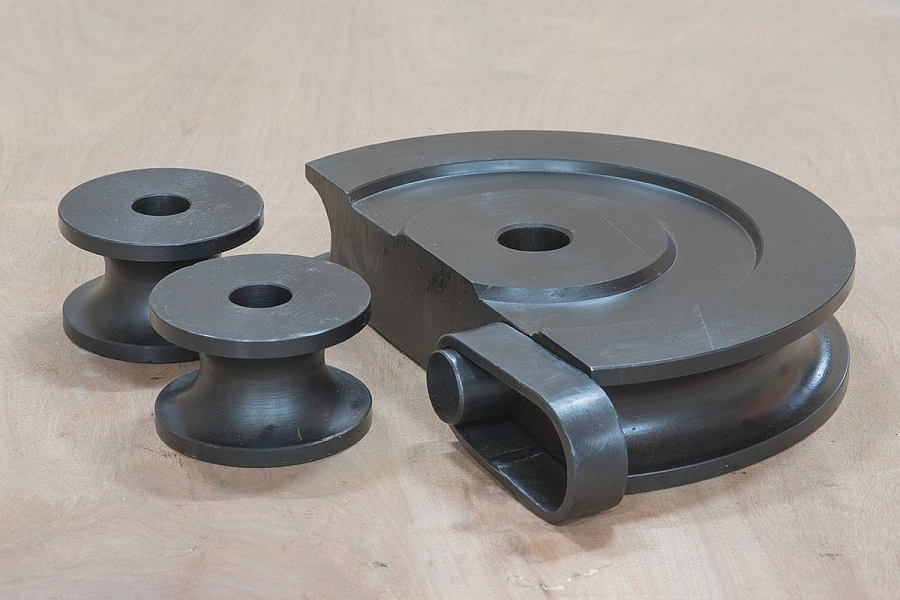

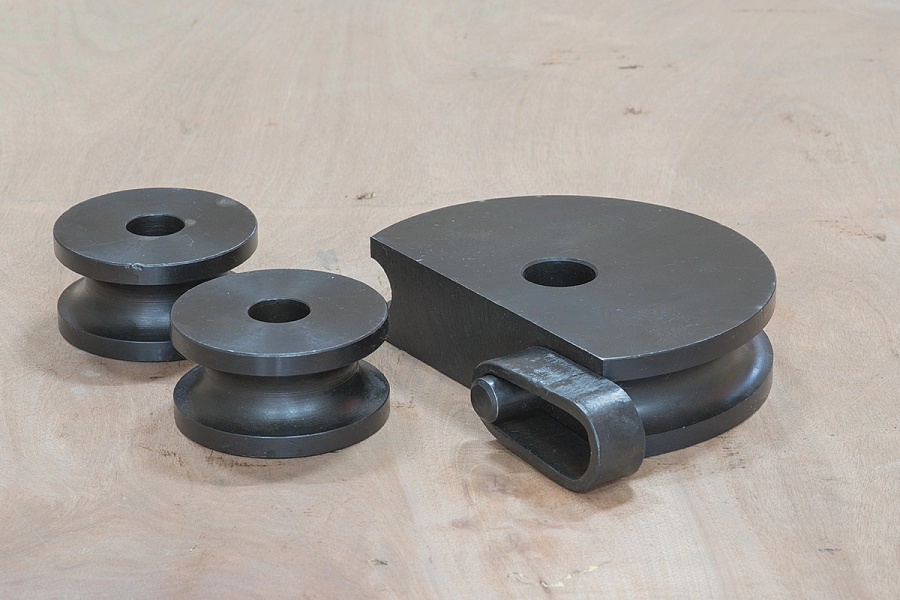

Оснастка - комплект штампов: штампы (гибочные) скобы (фиксирующие) ролики (протягивания) |
под трубы Ø25мм (1'') R – 90 мм |
под трубы Ø32мм (1-1/4'') R – 115 мм |
|
под трубы Ø38мм (1-1/2'') R – 130 мм |
|
под трубы Ø48мм (1-7/8'') R – 170 мм |
|
Толщина (Образец стали - Ст3сп «сталь конструкционная углеродистая обыкновенного качества», пределом прочности σв ≤ 372МПа) |
1÷5 мм от 1 мм до 5 мм независимо от размера штампов (16 мм или до 51 мм) - это справочная информация и не является обязательным значением (т.к. это зависит сорта, марки материала, предела прочности и термообработки). |
Угол гибки |
от 0 до 180° |

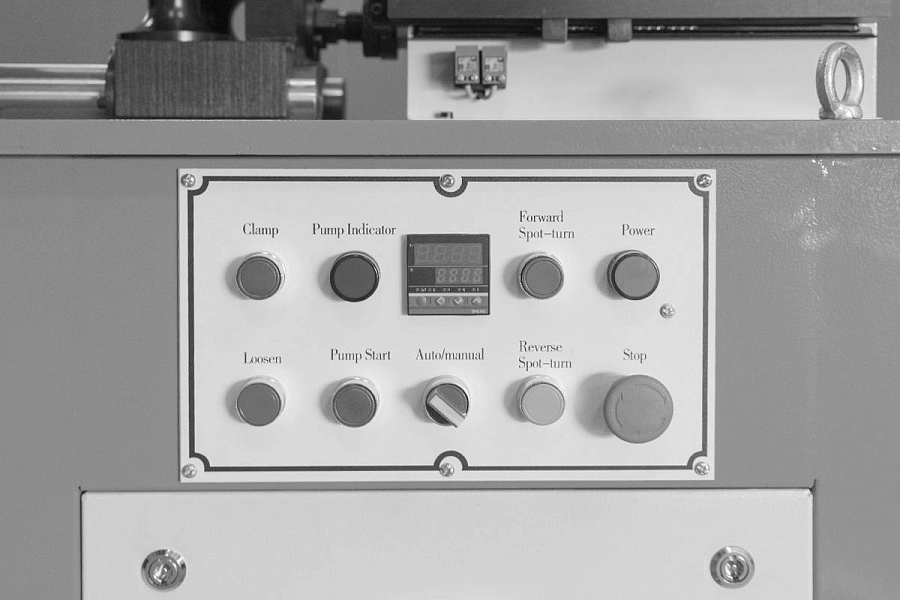

Два режима работы |
ручной / полуавтоматический |
Скорость вращения главного вала |
5 об/мин |
Мощность электродвигателя |
2,2 кВт (3-х фазный) |
1400 об/мин |
|

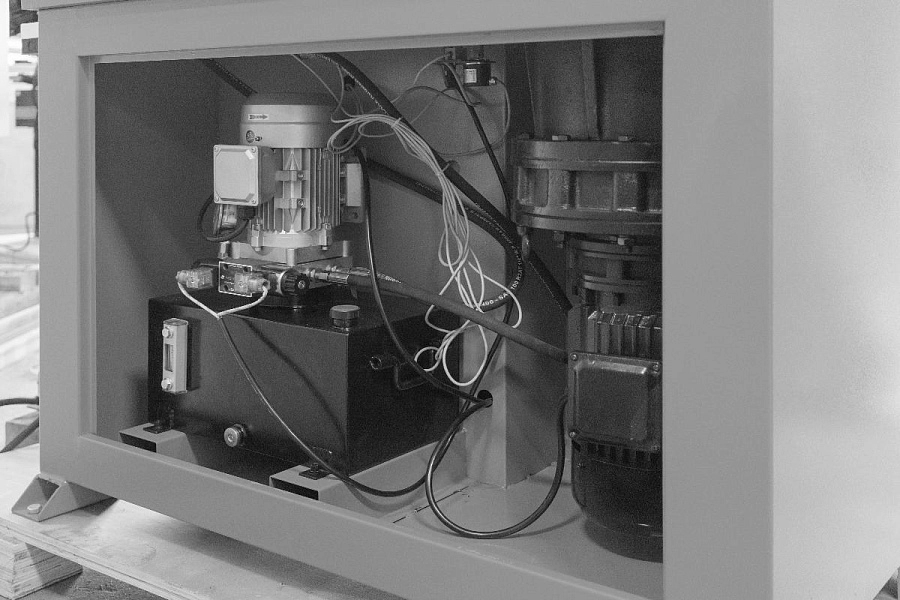

Мощность гидравлического двигателя (для гибки изделия) |
1,1 кВт (3-х фазный) |
1400 об/мин |
|
Габариты упаковки (ДхШхВ) |
1450х690х1170 мм |
Масса нетто/брутто |
550/620 кг |
|
- Станок
- Педаль
- 4 комплекта штампов (оснастки) для труб Ø25; 32; 38; 48мм
