C0632D/1000
Станок токарно-винторезный STALEX
Характеристики
Мощность двигателя, кВт | 1.5 |
Диаметр обточки над станиной, мм | 330 |
Диаметр обточки над поперечным суппортом, мм | 198 |
Расстояние между центрами, мм | 1000 |

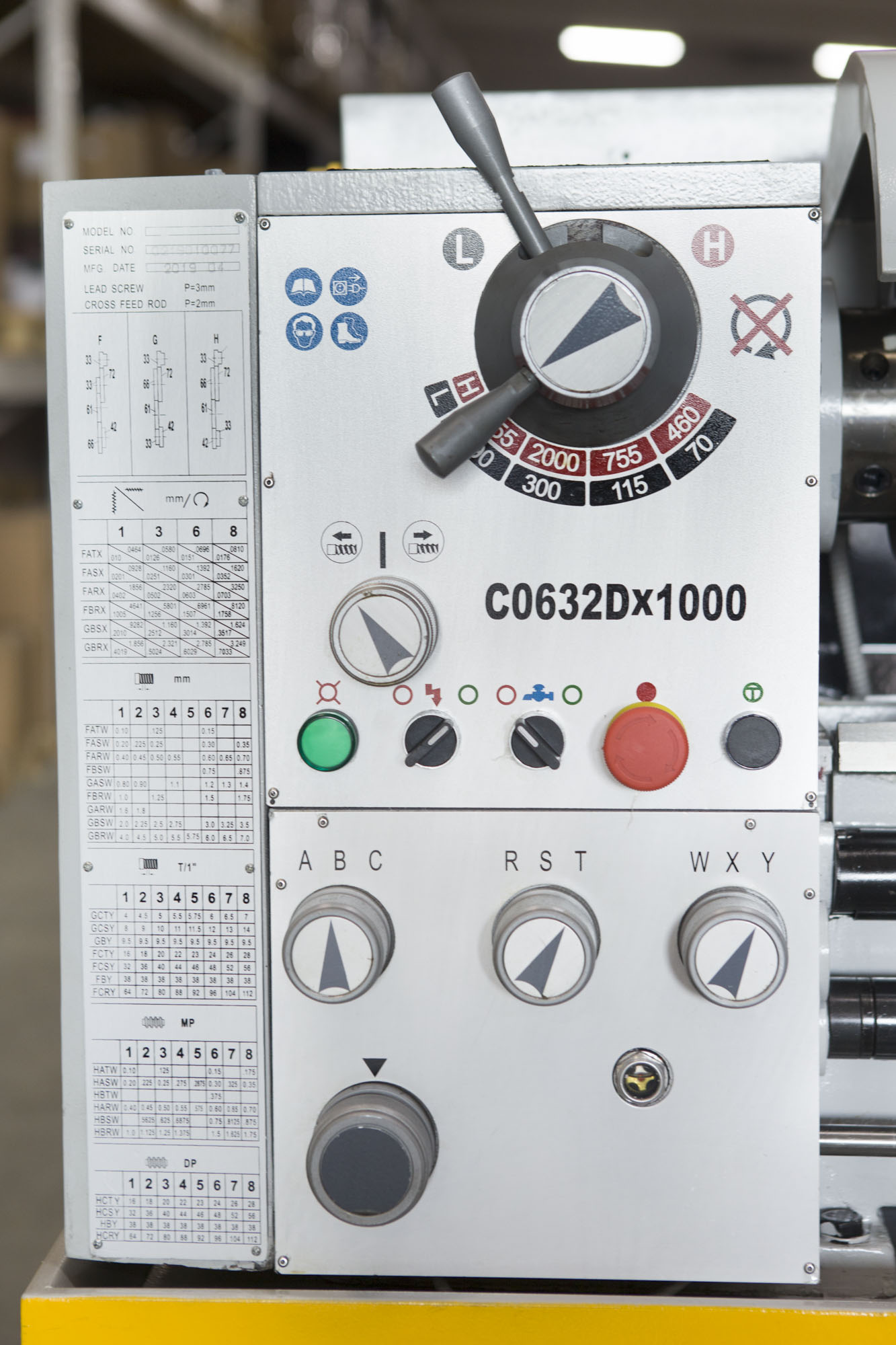

Частота вращения шпинделя, об/мин | 70-2000 |

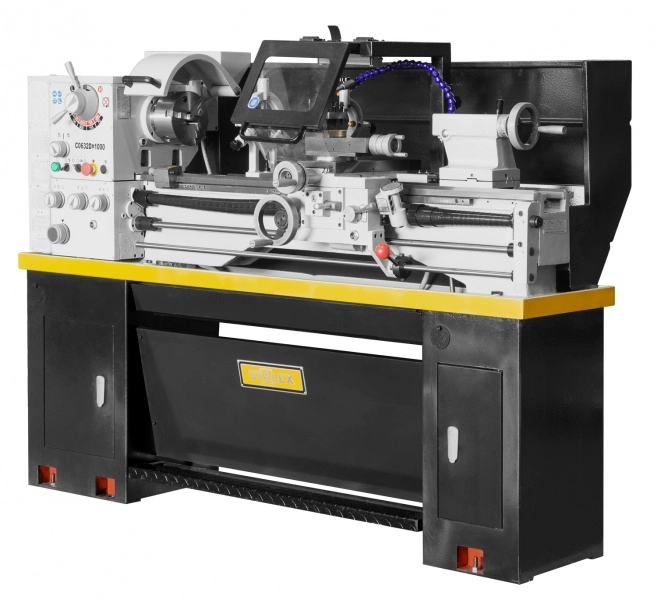

Универсальный токарно-винторезный станок C0632D
Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, полимерных материалов, поддающихся обработке резанием.
• Станок позволяет производить резьбонарезание.

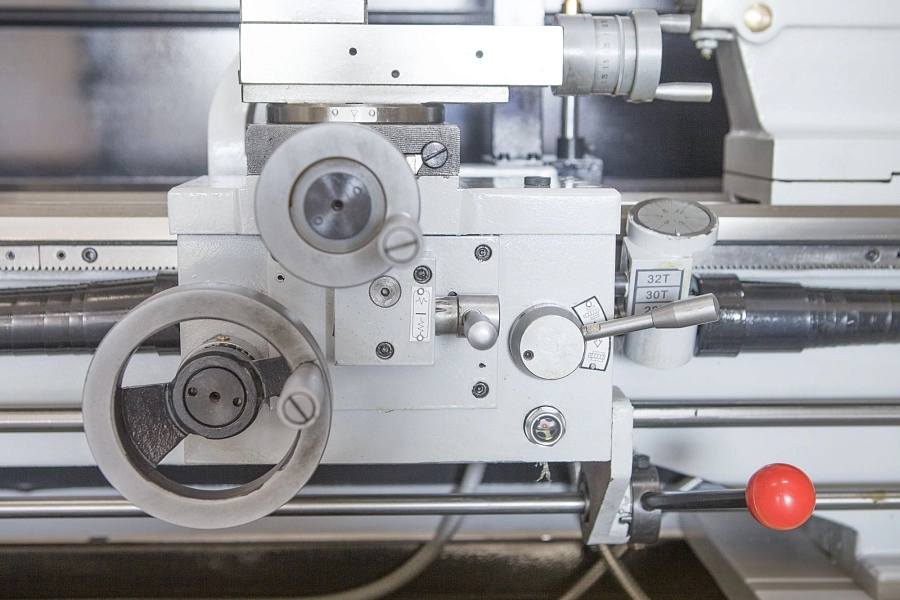

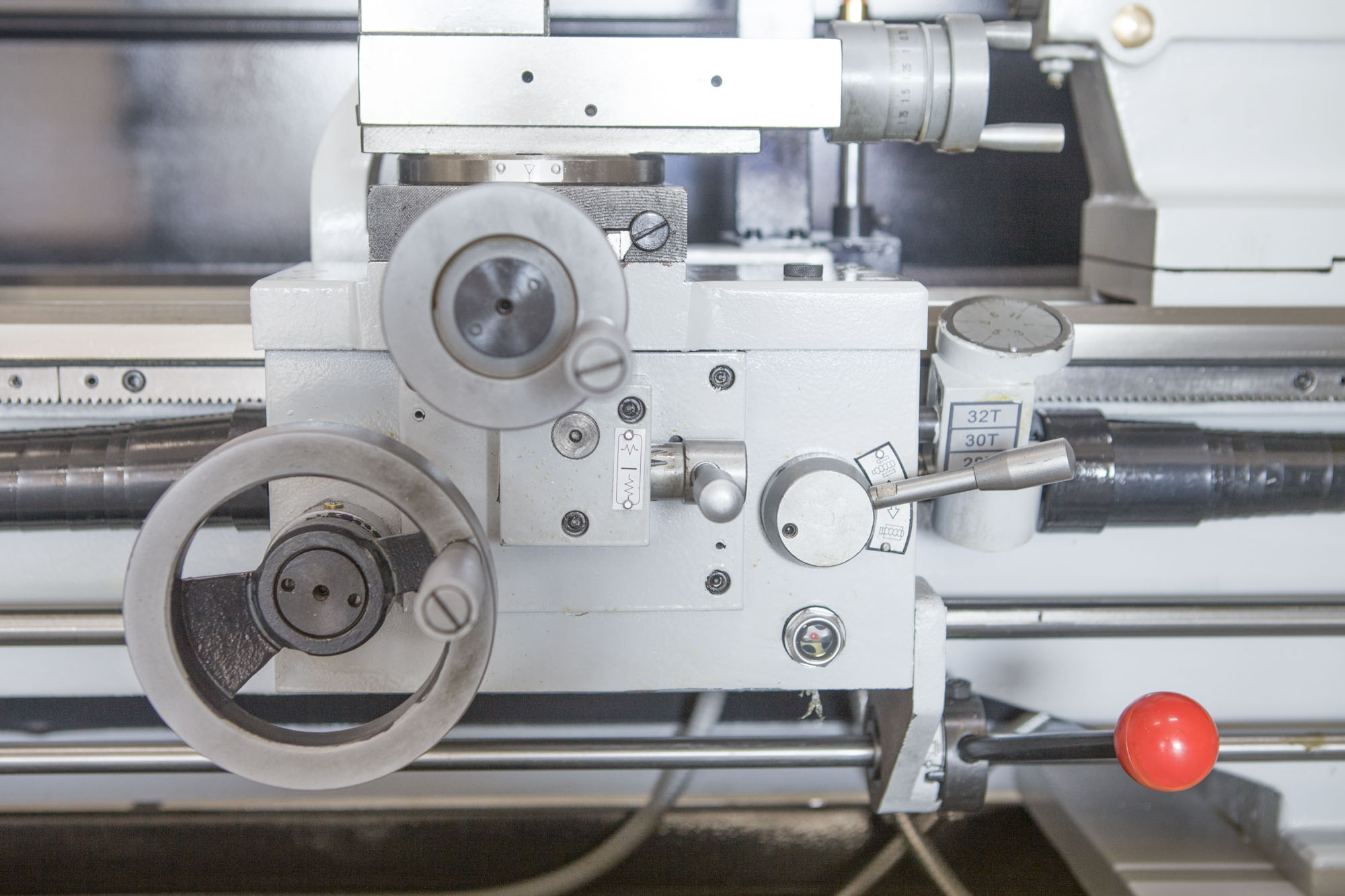

• Автоматическая продольная и поперечная подача

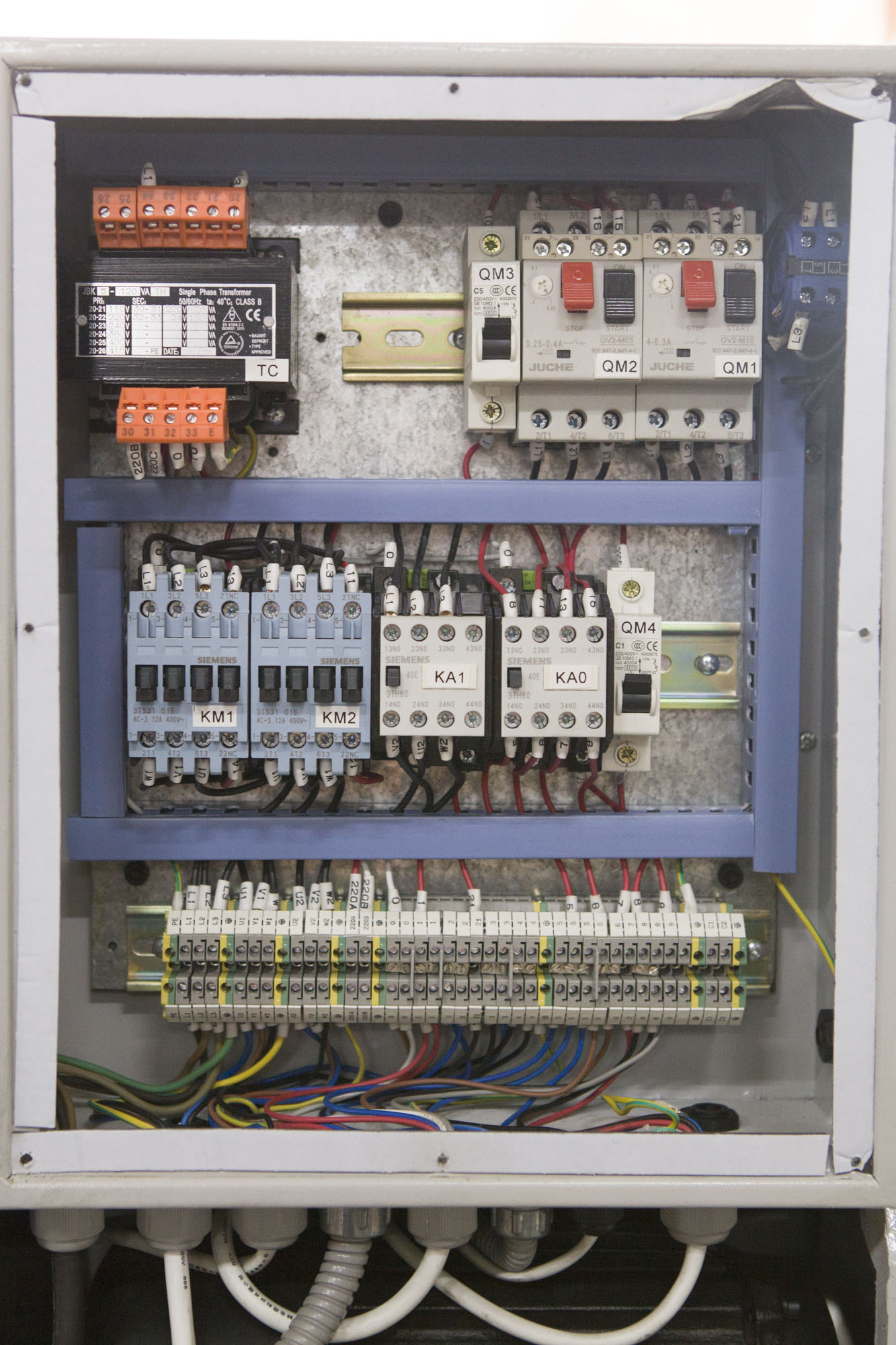

• Электрокомпоненты Siemens
• Изготовлен по стандарту СЕ
Комплект поставки:
• Патрон 3-х кулачковый Ø160 мм;

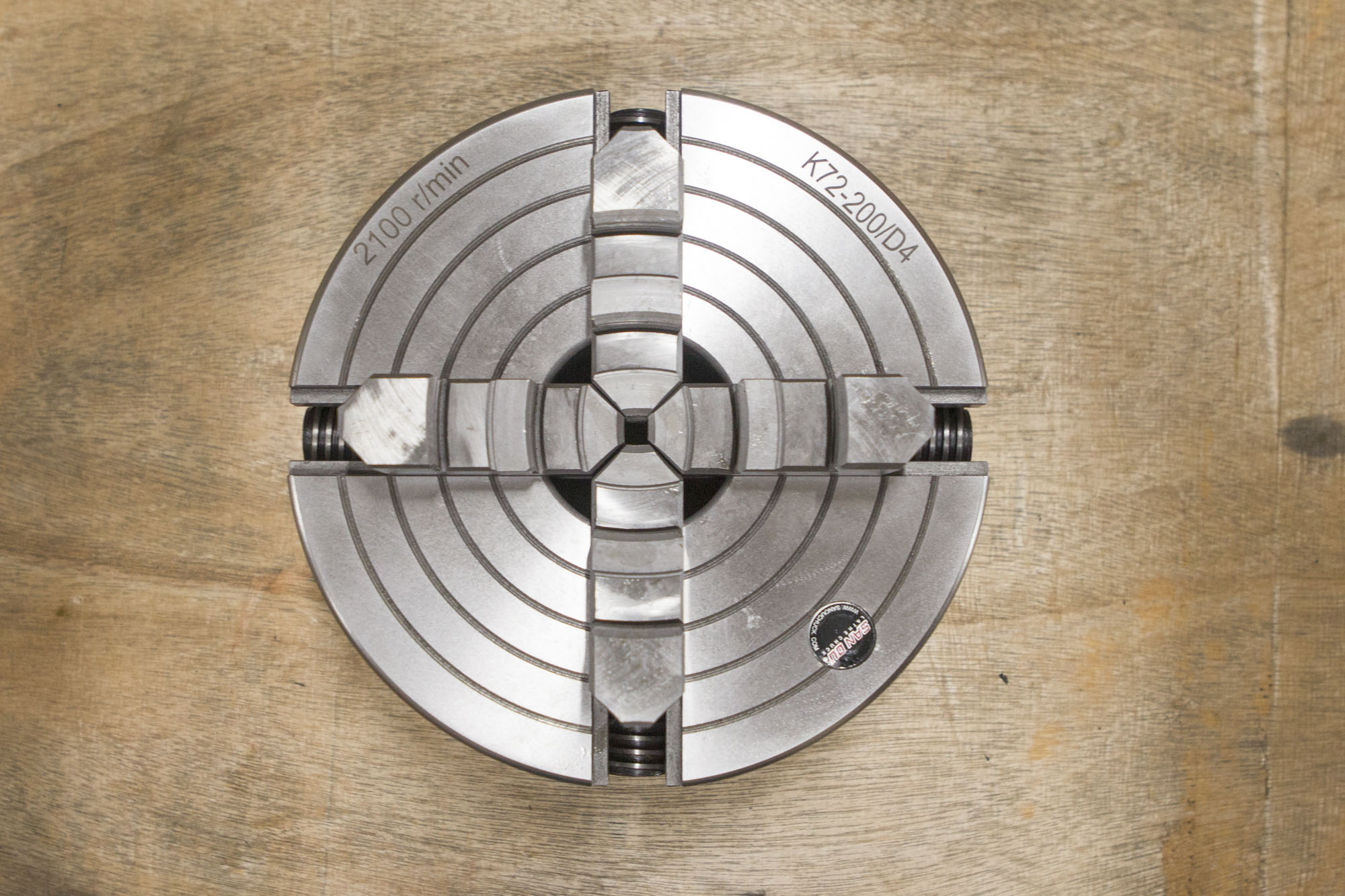

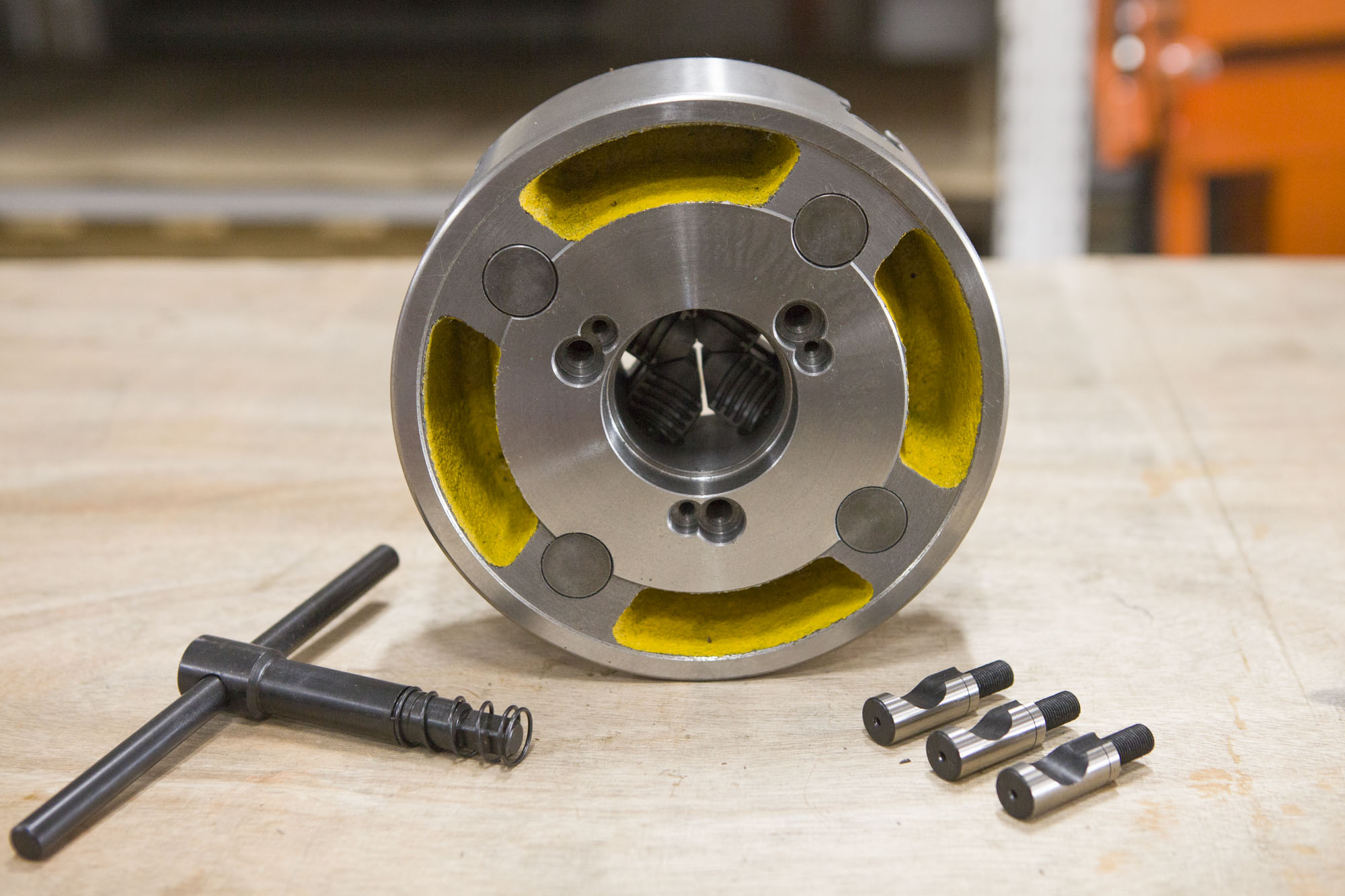

• 4-х кулачковый патрон Ø200 мм

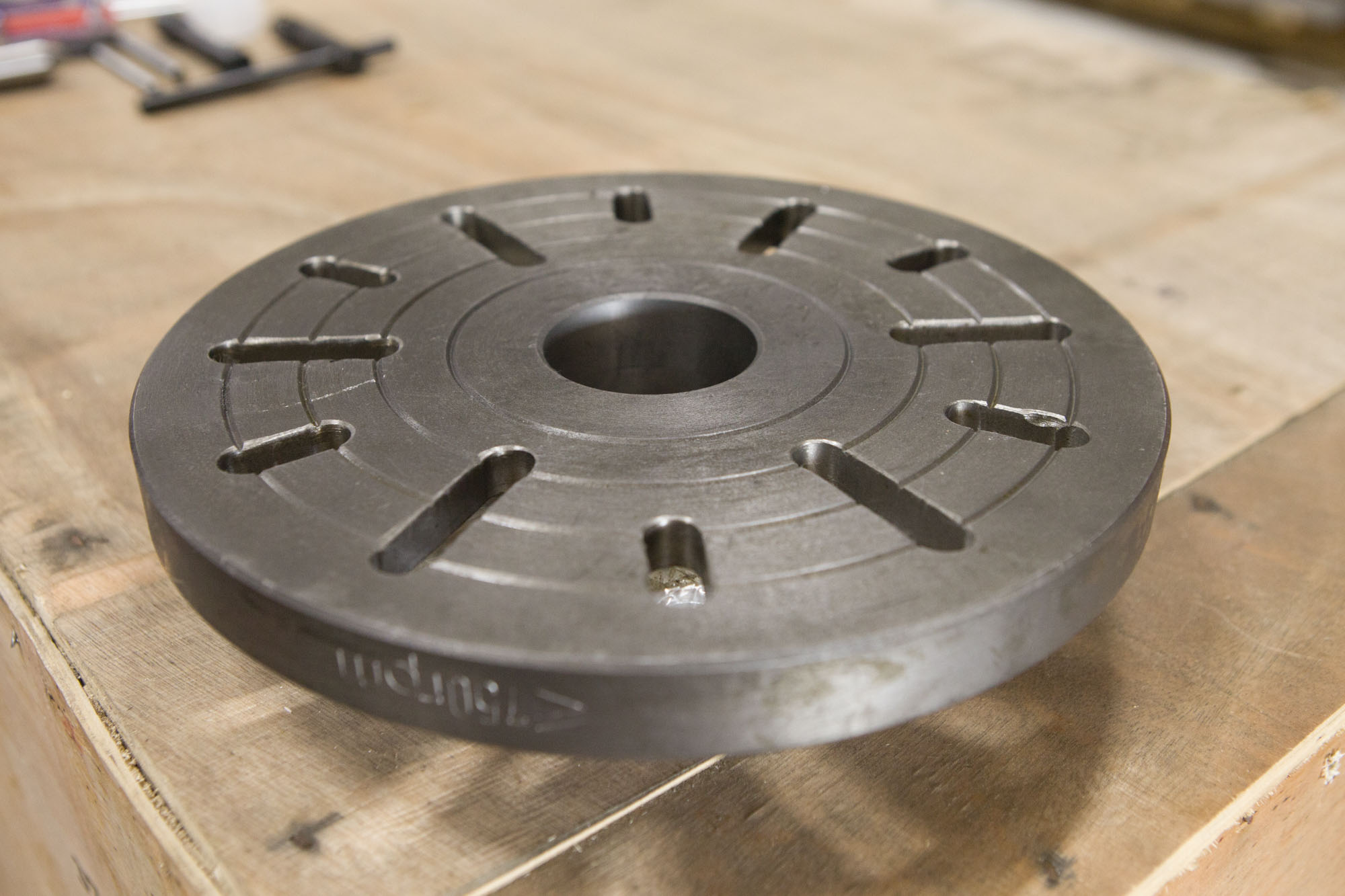

• Планшайба

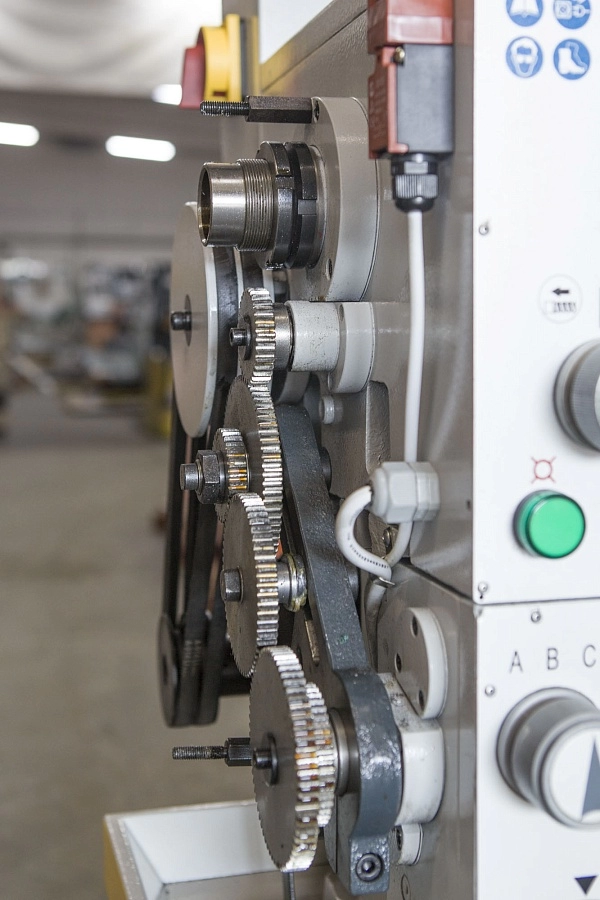

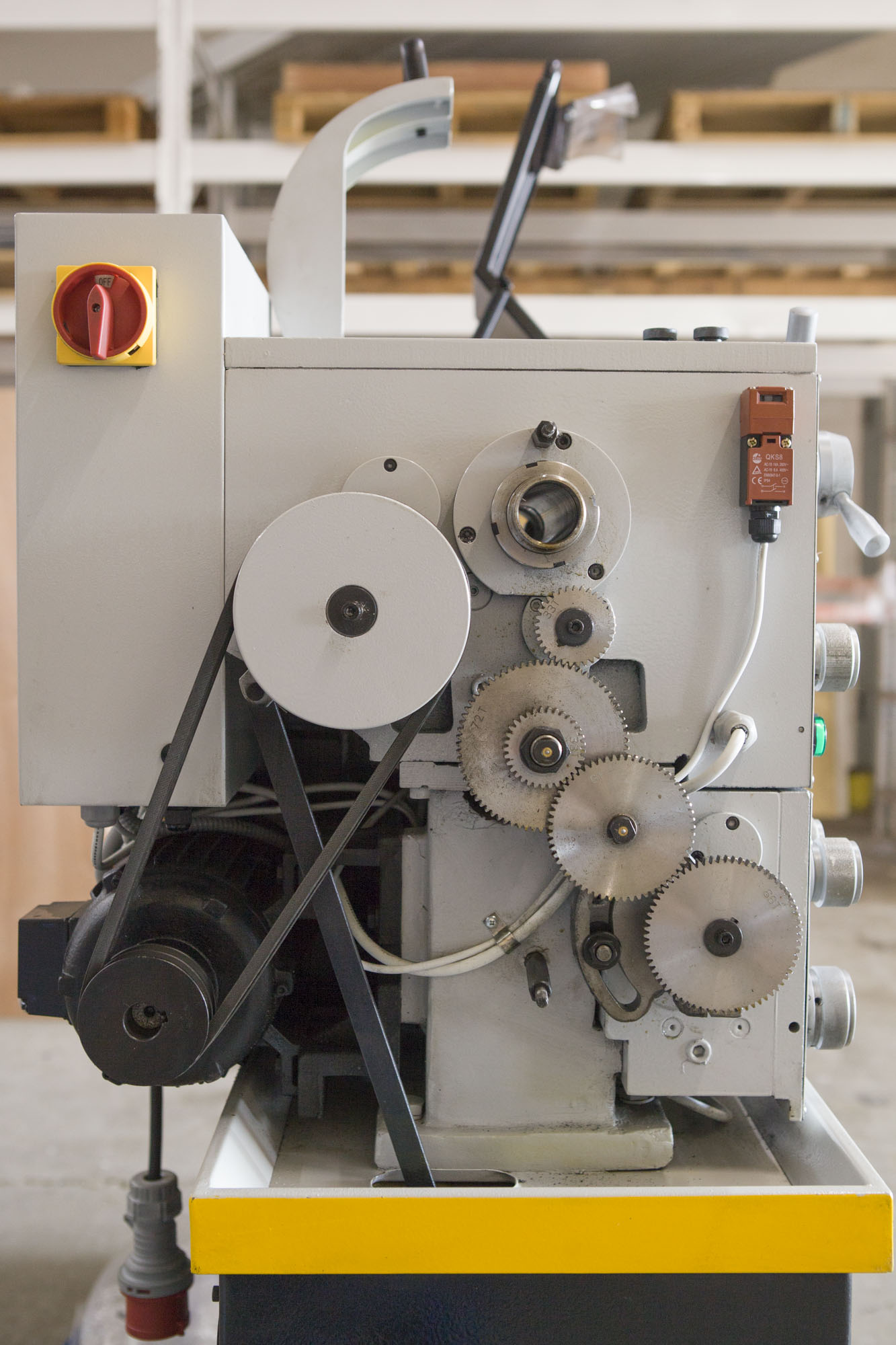

• Сменные шестерни
• Галогеновая лампа местного освещения;
• Система подачи СОЖ;
• Поддон для стружки;

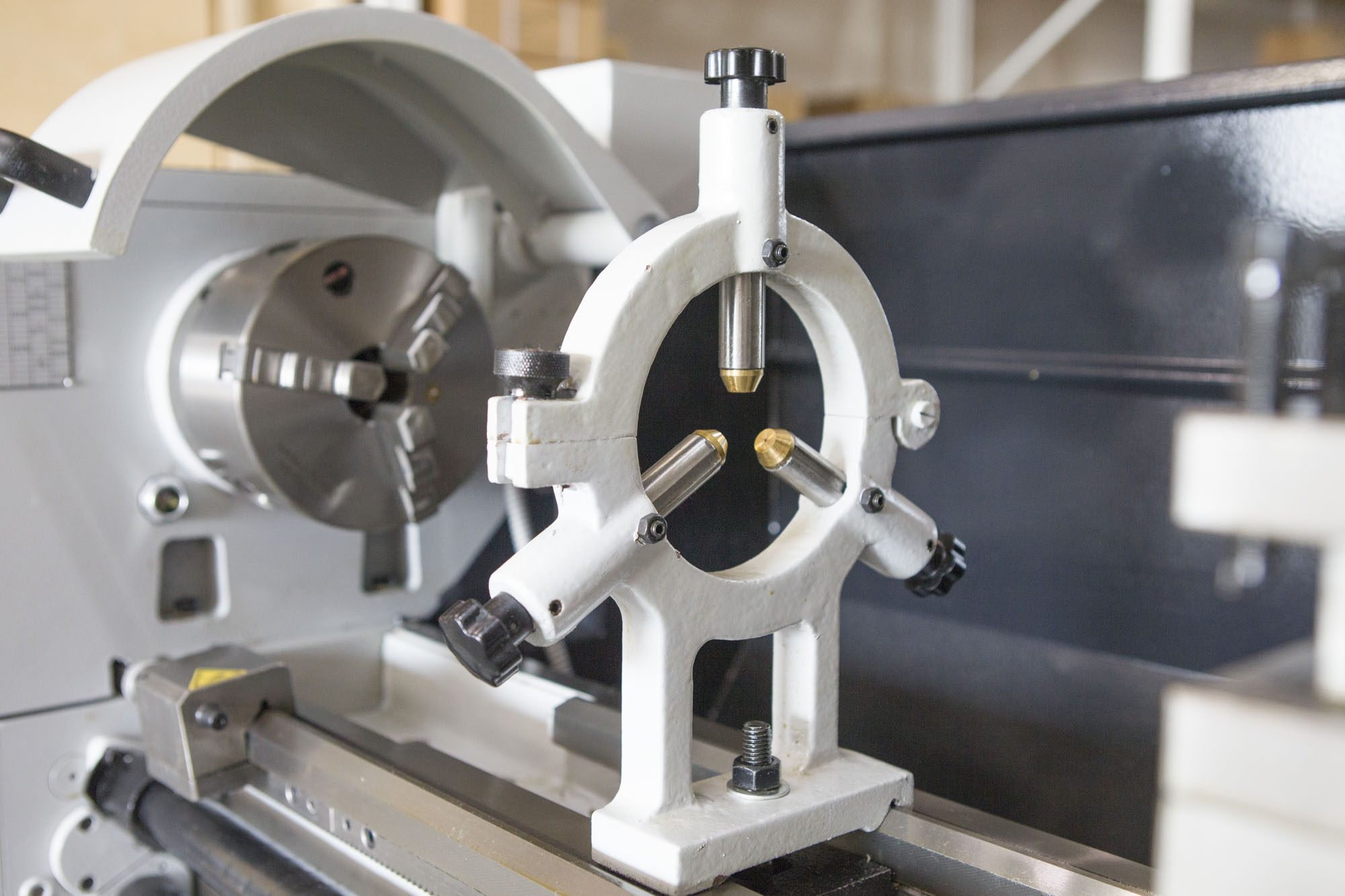

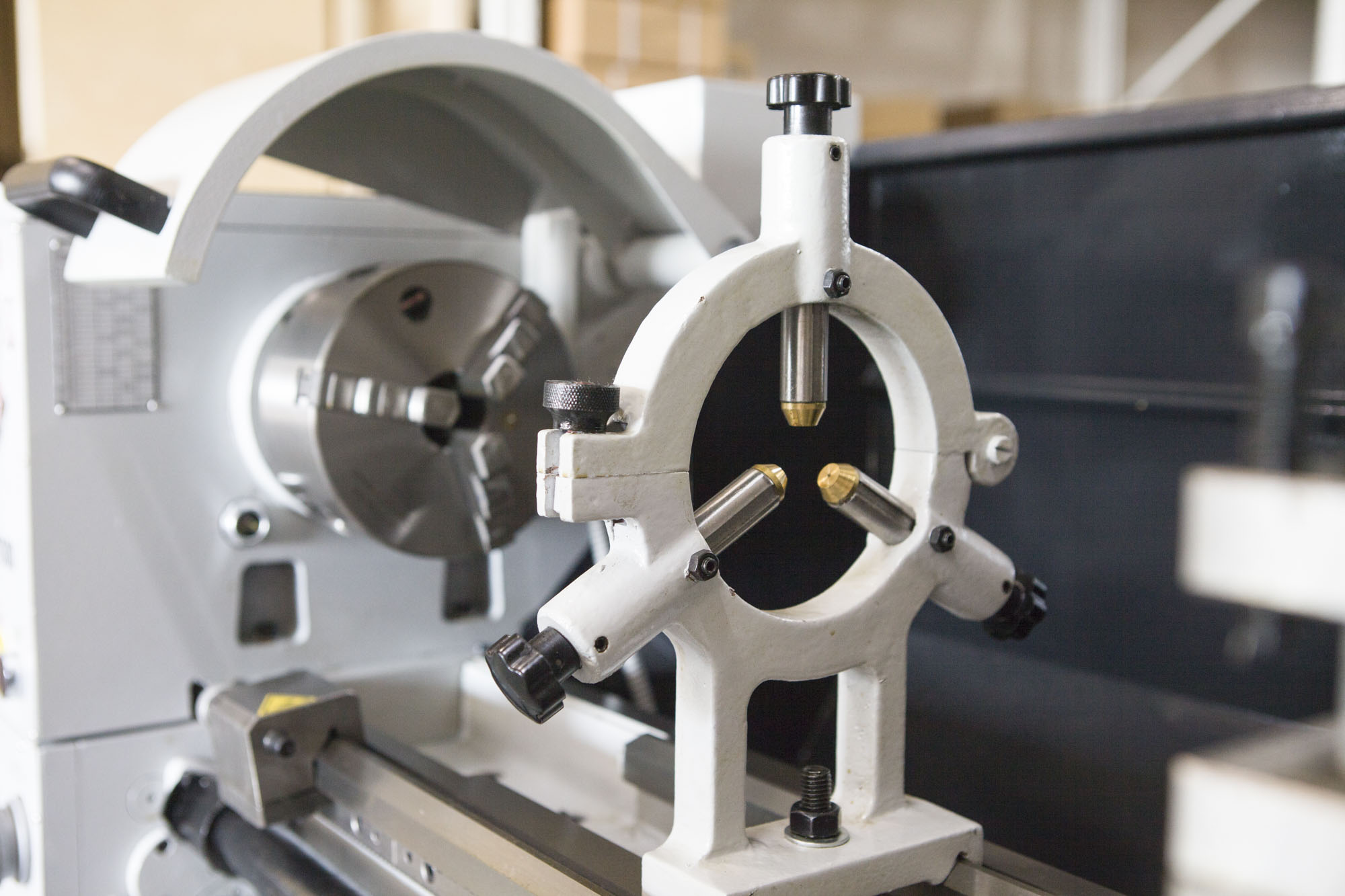

• Подвижный и неподвижный люнеты;
• Защита ходового вала
• Анкерные болты – 6 шт.;
• Документация
Модель |
C0632D |
Диаметр обработки над станиной, мм |
330 |
Диаметр обработки над суппортом, мм |
198 |
Расстояние между центрами, мм |
1000 |
Расстояние между направляющими, мм |
187 |
Максимальное сечение резцов, мм |
16х16 |
Диаметр отверстия шпинделя, мм |
38 |
Диапазон частот вращения |
8 |
Частота вращения шпинделя, об/мин |
70—2000 |
Предел продольных рабочих подач, мм/об(24) |
0.046—3.249 |
Предел поперечных рабочих подач, мм/об(24) |
0.01—0.703 |
Метрическая резьба,44 |
0,1-7 мм |
Дюймовая резьба,42 |
4-112TPI |
Модульная резьба,34 |
0,1-1,75MP |
Диаметральная резьба,25 |
16-112DP |
Расстояние между центрами, мм |
1000 |
Высота центров, мм |
166 |
Торец шпинделя |
D1-4 |
Внутренний конус шпинделя |
MT5 |
Перемещение поперечного суппорта, мм |
170 |
Перемещение продольного суппорта, мм |
95 |
Резьба ходового вала, |
8TPI |
Количество рабочих подач |
8 |

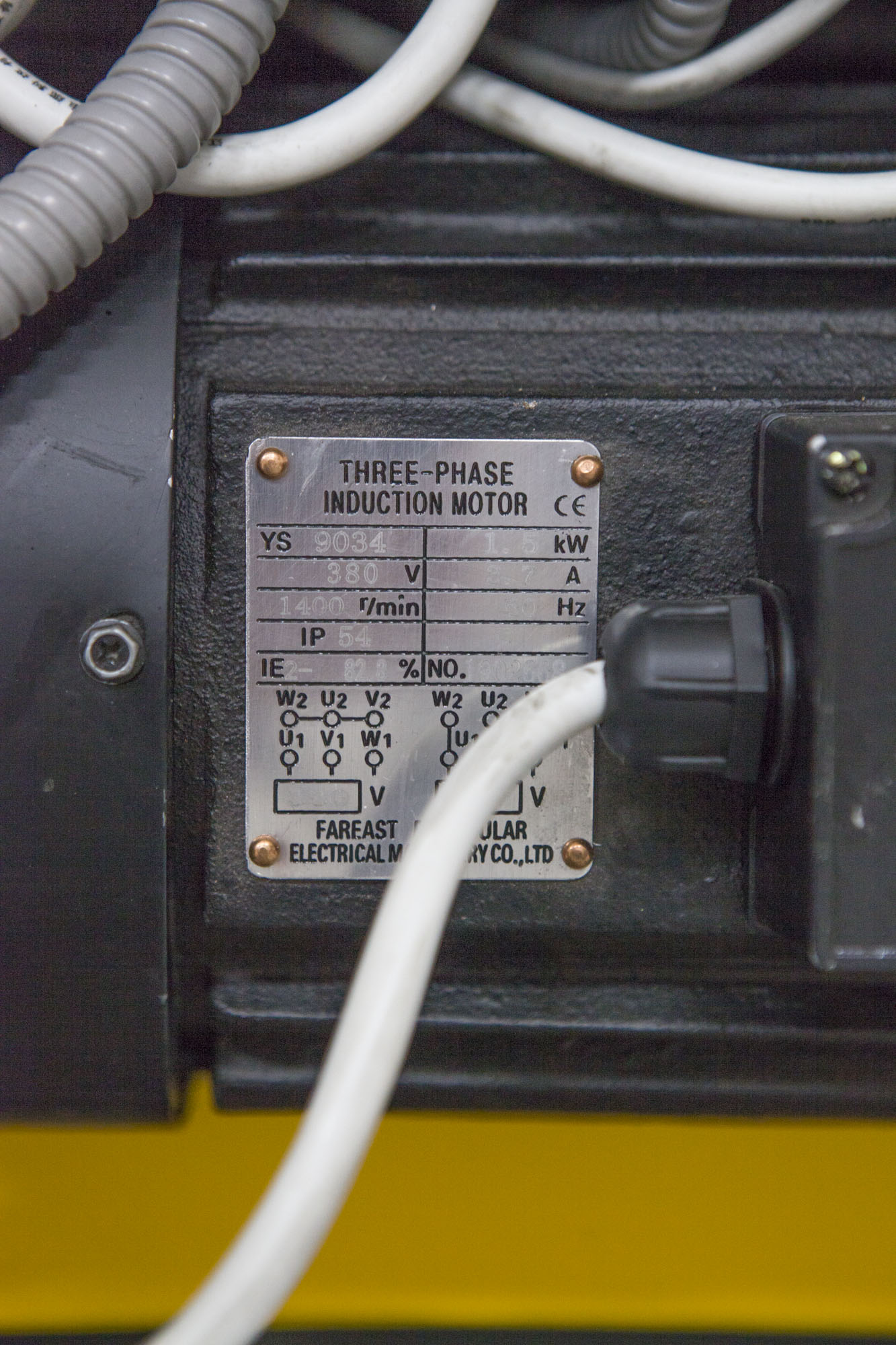

Мощность главного привода, кВт |
1,5 |
Диаметр пиноли задней бабки, мм |
32 |
Ход пиноли задней бабки, мм |
100 |
Конус пиноли задней бабки |
MT-3 |
Мощность насоса охлаждения, кВт |
0,4 |
Масса станка (нетто), кг |
540 |
Габариты упаковки, мм |
1930х760х1600 |
Габариты станка, мм |
1800х760х1530 |
- Патрон 3-х кулачковый Ø160 мм
- 4-х кулачковый патрон Ø200 мм
- Планшайба
- Сменные шестерни
- Галогеновая лампа местного освещения
- Система подачи СОЖ
- Поддон для стружки
- Подвижный и неподвижный люнеты
- Защита ходового вала
-
Анкерные болты
6 шт.
- Документация
Универсальный токарно-винторезный станок C0632D
Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, полимерных материалов, поддающихся обработке резанием.
• Станок позволяет производить резьбонарезание.
• Автоматическая продольная и поперечная подача
• Электрокомпоненты Siemens
• Изготовлен по стандарту СЕ
Комплект поставки:
• Патрон 3-х кулачковый Ø160 мм;
• 4-х кулачковый патрон Ø200 мм
• Планшайба
• Сменные шестерни
• Галогеновая лампа местного освещения;
• Система подачи СОЖ;
• Поддон для стружки;
• Подвижный и неподвижный люнеты;
• Защита ходового вала
• Анкерные болты – 6 шт.;
• Документация
Мощность двигателя, кВт | 1.5 |
Диаметр обточки над станиной, мм | 330 |
Диаметр обточки над поперечным суппортом, мм | 198 |
Расстояние между центрами, мм | 1000 |
Частота вращения шпинделя, об/мин | 70-2000 |
Конус шпинделя | MT-5 |
Напряжение питания, В | 380 |
- Патрон 3-х кулачковый Ø160 мм
- 4-х кулачковый патрон Ø200 мм
- Планшайба
- Сменные шестерни
- Галогеновая лампа местного освещения
- Система подачи СОЖ
- Поддон для стружки
- Подвижный и неподвижный люнеты
- Защита ходового вала
-
Анкерные болты
6 шт.
- Документация
