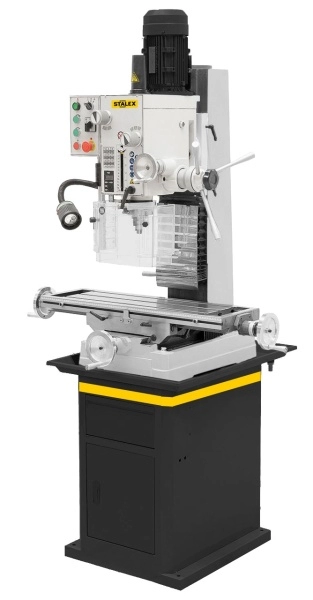

BF45
Фрезерно-сверлильный станок STALEX
Характеристики
Мощность двигателя, кВт | 1.5 |
Конус шпинделя | ISO30 |
Напряжение питания, В | 380 |
Размер стола, мм | 800x240 |
- Мощный 2-х ступенчатый двигатель, рассчитанный на непрерывную работу
- Массивная конструкция из серого чугуна гарантирует работу без вибраций
- Направляющие в виде ласточкиного хвоста гарантируют устойчивость и точность перемещения
- Точное перемещение пиноли шпинделя
- Конические подшипники шпинделя
- Возможность наклона фрезерной головки вправо/влево
- Функция резьбонарезания
- Изготовлен по стандарту СЕ
- Электрокомпоненты Siemens
Комплект поставки:
- Зажимная тяга M12
- Сверлильный патрон B16
- Оправка сверлильного патрона ISO30/B16
- Переходная оправка ISO30/MT3
- Подставка
- Лампа местного освещения LED
- Инструмент для обслуживания
- Инструкция по эксплуатации
|
BF45 |
Максимальный диаметр сверления (Чугун/Ст.3) |
Ø45/Ø32 мм |
Максимальный диаметр торцевого фрезерования |
Ø80 мм |
Максимальный диаметр концевой фрезы |
Ø32 мм |
Максимальный диаметр резьбонарезания в чугуне/стали |
М16/М12 мм |
Частота вращения шпинделя, 12 |
75-3200 об/мин |
Конус шпинделя |
ISO30 |
Зажимная тяга (штревель) |
М12 |
Ход пиноли шпинделя |
120 мм |
Диапазон наклона фрезерной головки, влево/вправо |
±45º |
Расстояние шпиндель-стол |
440 мм |
Расстояние ось шпинделя-колонна |
260 мм |
Общая высота (без тумбы) |
1100 мм |
Размер стола |
800х240 мм |
Ход стола по оси Х х YxZ, мм |
560х190x350 мм |
Т-образный паз, 3 |
14 мм |
Напряжение сети |
380 В |
Мощность двигателя |
1,5 кВт |
Габаритные размеры упаковки(ДхШхВ) |
1240х930х2100 мм |
Масса |
480 кг |
