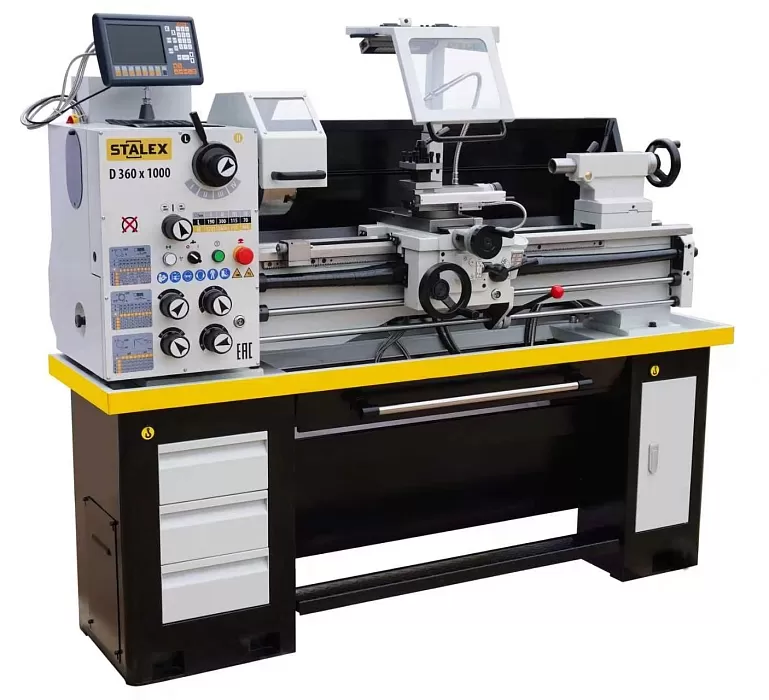

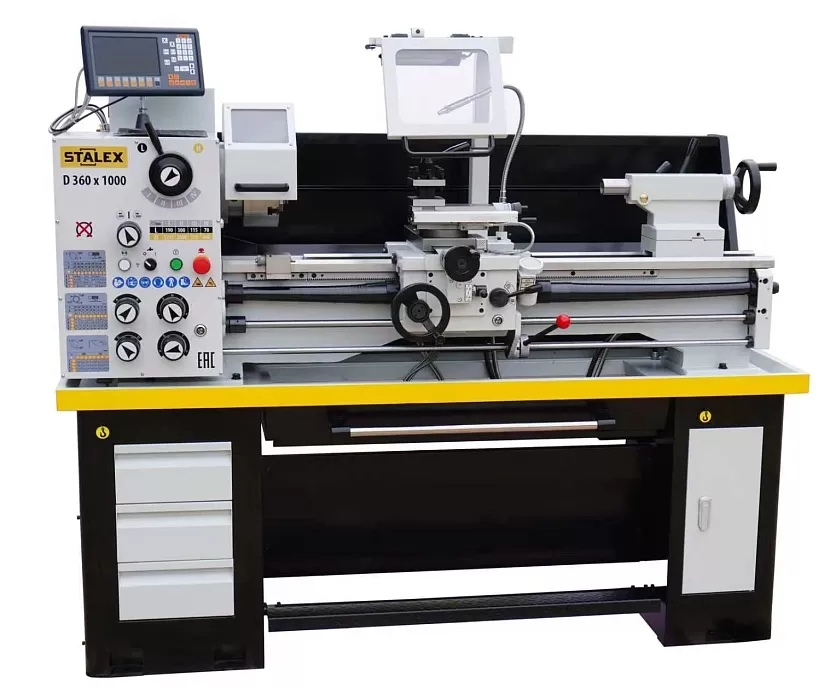

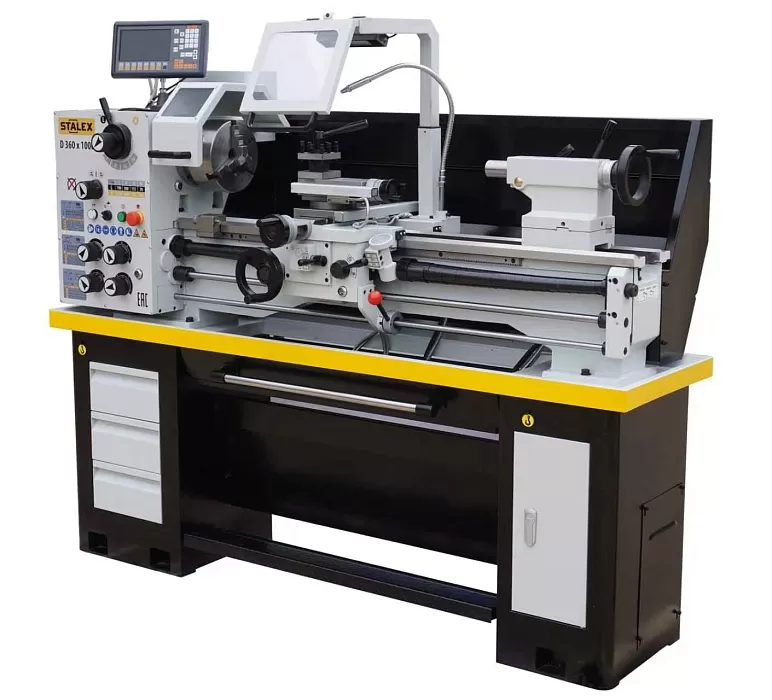

Станок токарный STALEX D360x1000
Характеристики
| Диаметр обточки над поперечным суппортом, мм | 225 |
| Мощность двигателя, кВт | 2.2 |
| Расстояние между центрами, мм | 1000 |
| Частота вращения шпинделя, об/мин | 70-2000 (8) |
Описание
- Шпиндель поддерживается прецизионными коническими подшипниками, что позволяет обрабатывать изделия с высокой точностью.
- Закаленные и отшлифованные направляющие станка HRC 55
- Станок позволяет производить резьбонарезание.

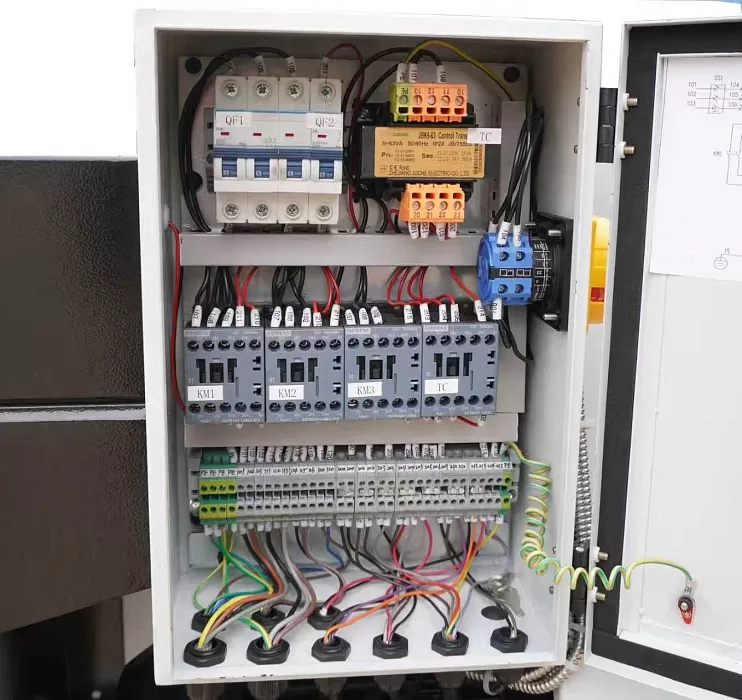

- Электросхема с защитой от перегрузки
- Автоматическая продольная и поперечная подача
- Электрокомпоненты Siemens
- Изготовлен по стандарту СЕ
Комплект поставки
- Патрон 3-х кулачковый Ø160 мм
- 4-х кулачковый патрон Ø200 мм
- Планшайба
- УЦИ по 3-м осям
- Не вращающийся центр МТ-3
- Защита ходового вала
- LED лампа местного освещения
- Система подачи СОЖ;
- Педаль экстренной остановки
- Поддон для стружки;
- Подвижный и неподвижный люнеты
- Документация
- Инструментальный ящик
Подробные характеристики
|
Модель |
STALEX D360x1000 |
| Артикул |
103018 |
|
Диаметр обработки над станиной, мм |
360 |
|
Диаметр обработки над суппортом, мм |
225 |
|
Диаметр обточки с gap, мм |
508 |
|
Расстояние между центрами, мм |
1000 |
|
Расстояние между направляющими, мм |
189 |
|
Максимальное сечение резцов, мм |
16х16 |
|
Диаметр отверстия шпинделя, мм |
51 |
|
Частота вращения шпинделя, об/мин (8) |
70—2000 |
|
Предел продольных рабочих подач, мм/об (32) |
0.052—1,392 |
|
Предел поперечных рабочих подач, мм/об (32) |
0.014—0.38 |
|
Метрическая резьба,26 |
0,4-7,0 мм |
|
Дюймовая резьба,34 |
4-56 TPI |
|
Торец шпинделя |
D1-5(DIN55029) |
|
Внутренний конус шпинделя |
MT6 |
|
Перемещение суппорта в поперечном направлении, мм |
185 |
|
Макс. перемещение суппорта в продольном направлении, мм |
900 |
|
Перемещение верхнего продольного резцедержателя, мм |
95 |
|
Мощность главного привода, кВт |
2,2 |
|
Диаметр пиноли задней бабки, мм |
42 |
|
Ход пиноли задней бабки, мм |
100 |
|
Конус пиноли задней бабки |
MT4 |
|
Масса станка (нетто/брутто), кг |
530/600 |
|
Габариты станка, мм |
1820х710х1350 |
|
Габариты упаковки, мм |
1930х760х1550 |
Комплектация
| Патрон 3-х кулачковый Ø160 мм | |
| 4-х кулачковый патрон Ø200 мм | |
| Планшайба | |
| УЦИ по 3-м осям | |
| Не вращающийся центр МТ-3 | |
| Защита ходового вала | |
| LED лампа местного освещения | |
| Система подачи СОЖ | |
| Педаль экстренной остановки | |
| Поддон для стружки | |
| Подвижный и неподвижный люнеты | |
| Документация | |
| Инструментальный ящик |
