PDS-315H
Дисковая гидравлическая пила STALEX
Характеристики
| Мощность двигателя, кВт | 2.2/3.0 |
| Напряжение питания, В | 380 |

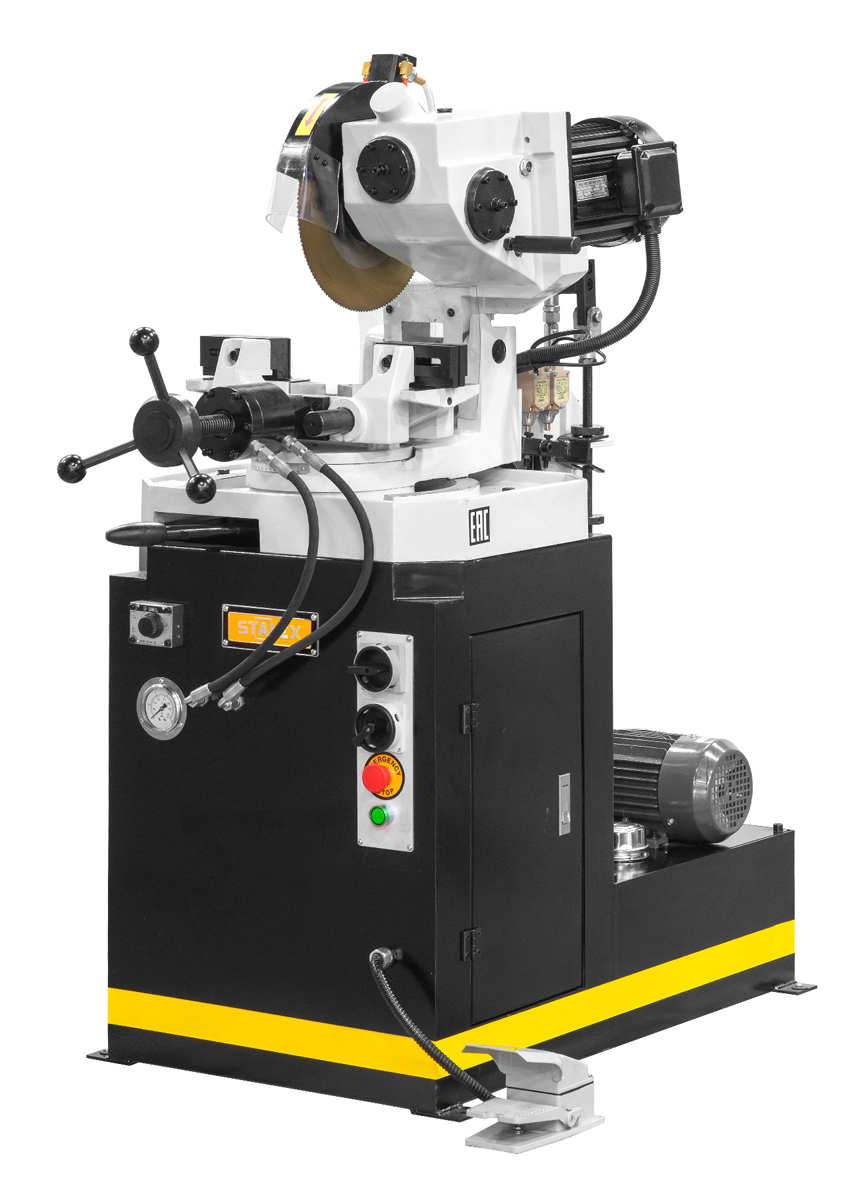

Дисковая гидравлическая пила STALEX PDS-315H предназначена для быстрого и качественного распила труб, прутков и различных профилей из стали и цветных металлов, под углами от -45° до +45° в условиях мастерской при единичном и мелкосерийном производстве.

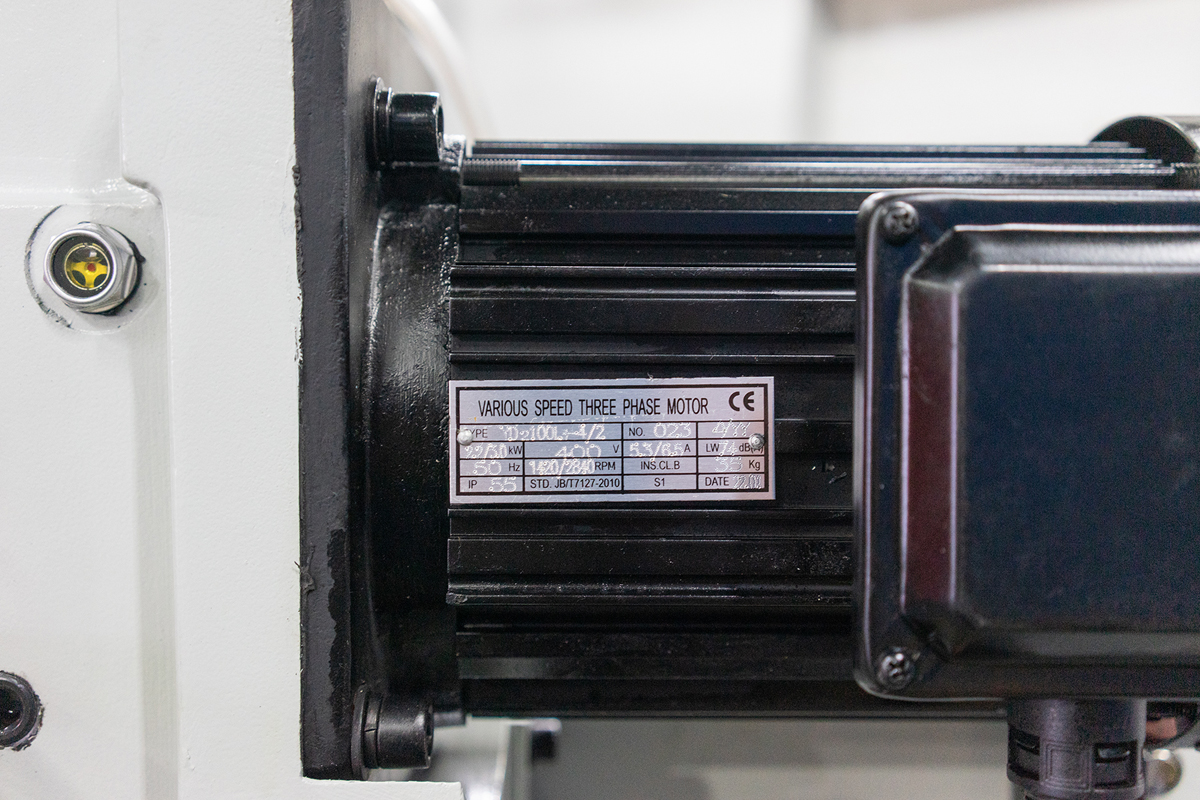

Трехфазный 2-х скоростной мотор мощностью 2,2/3.0 рассчитан на длительную работу при средних нагрузках.
Пильный диск, имеет две скорости вращения: 60 и 120 об/мин, для удобства обработки различных профильных заготовок
Прочная массивная станина со встроенным баком для СОЖ, обеспечивает жeсткость конструкции и сводит к минимуму вибрации при резке заготовки.

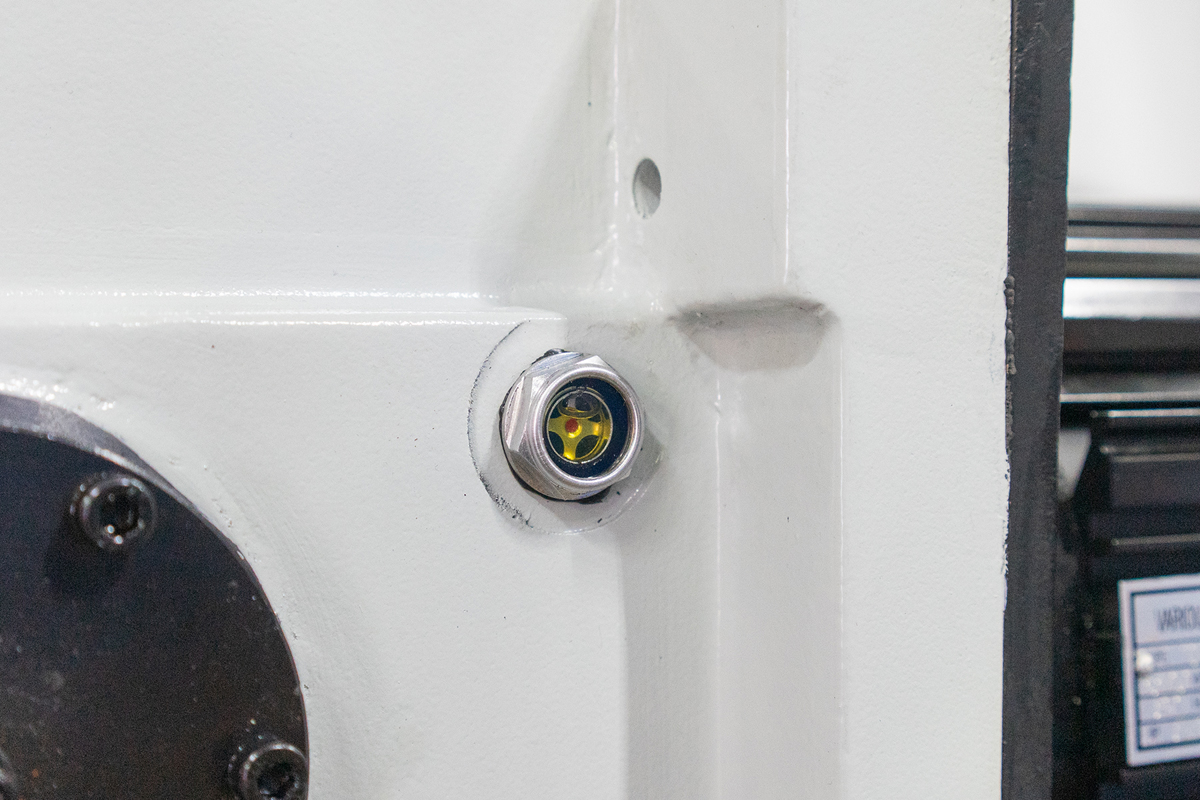

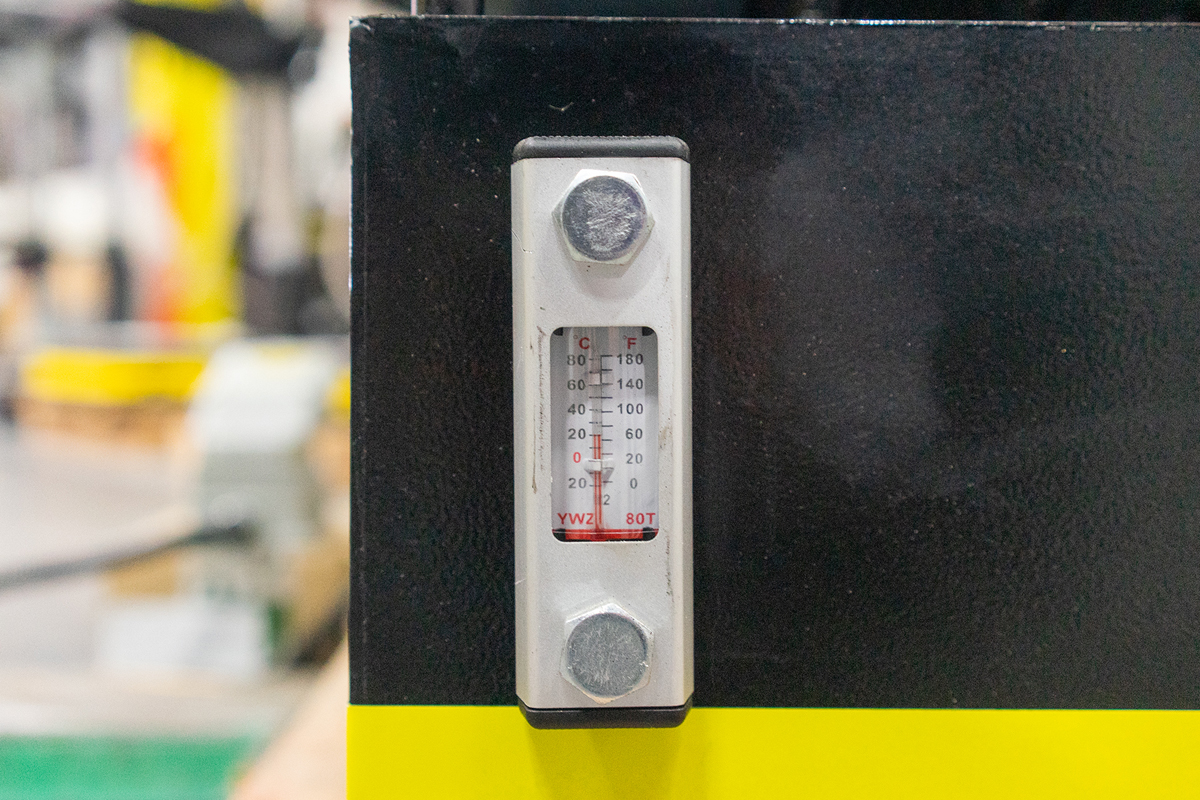

Усилие от двигателя на диск передается посредством зубчатой передачи. Все шестерни редуктора находятся в герметичной масляной ванне с легкодоступным сливным отверстием и глазком для контроля уровня масла на корпусе редуктора. Масляная ванна существенно продлевает срок службы станка и снижает шум.
Процесс разрезки заготовки в автоматическом режиме способствует удобной работе на станке, для этого станок оснащен выносной педалью, для запуска режима резки. В конце разреза, диск поднимается вверх, в исходную точку.
Гидравлические пильные станки STALEX модели PDS-315H с металлическими пильными дисками, обеспечивают более чистый и точный рез, меньшую шумовую нагрузку.
По технике безопасности станок оснащен металлическим защитным кожухом, предохраняющим от искр, стружки и от прямого контакта с пильным диском.
Особенности
-

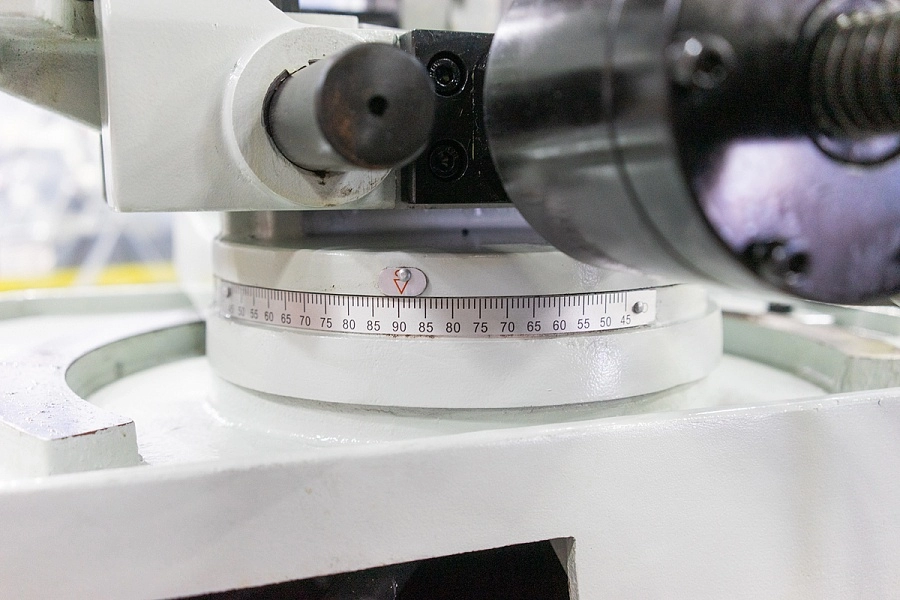

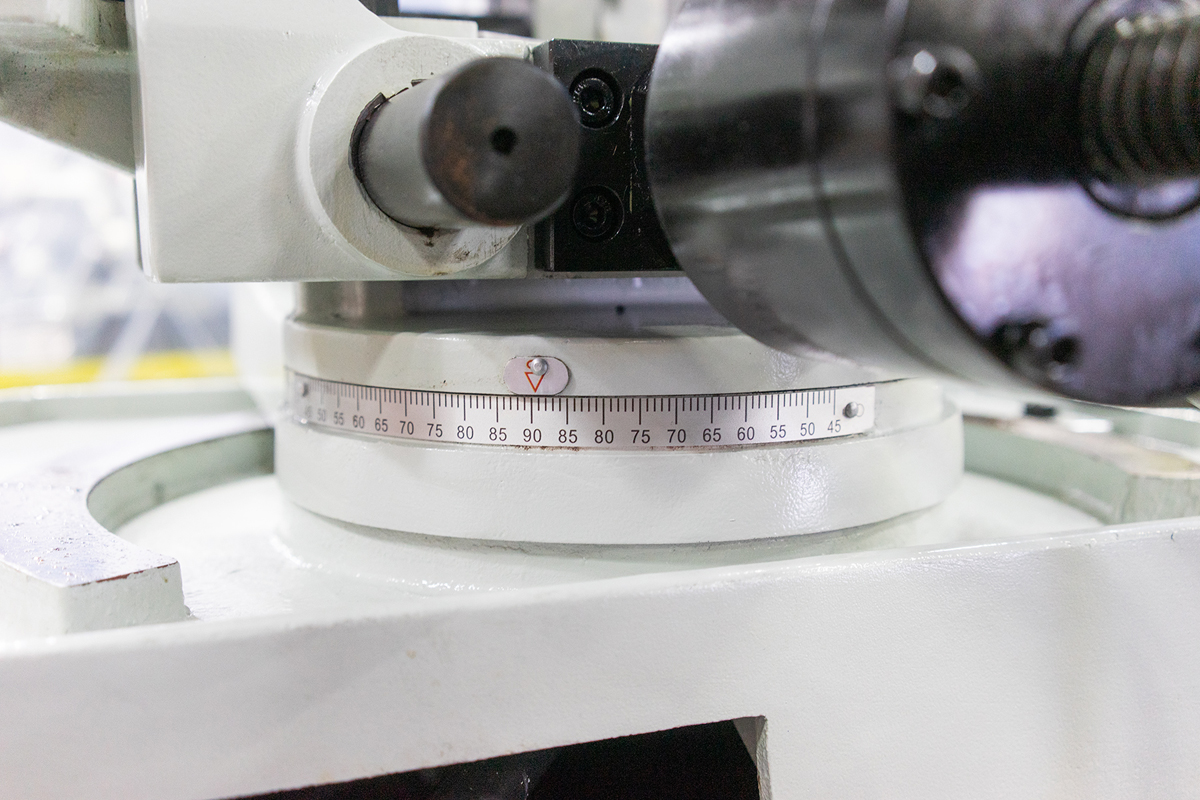

Поворотная на ± 45° голова с градусной шкалой для точной резки под углом
-
Максимальный рез заготовки Ø315 мм
-
Две скорости вращения пильного диска
-
Процесс резки осуществляется в автоматическом режиме
-
Редуктор в масляной ванне для долговечности и снижения уровня шума при работе
-

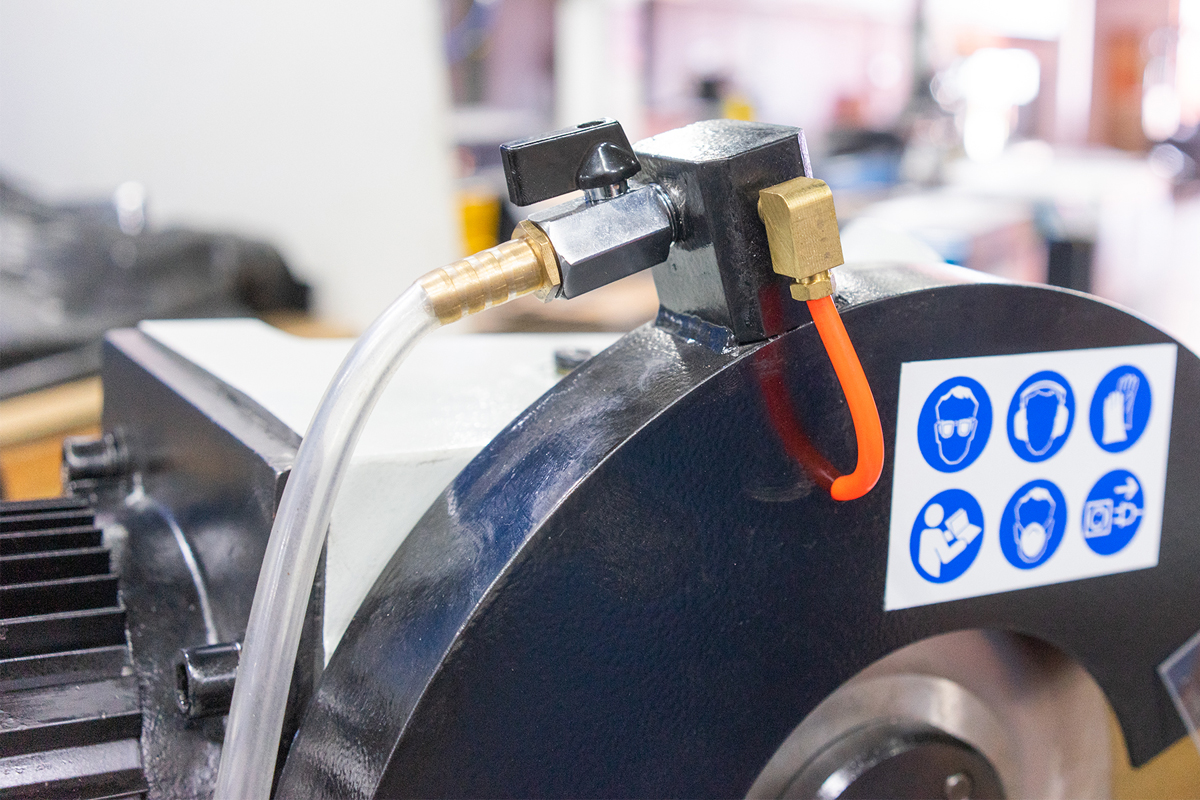

Штатная система подачи СОЖ
-
Упор для выставления размера заготовки
-

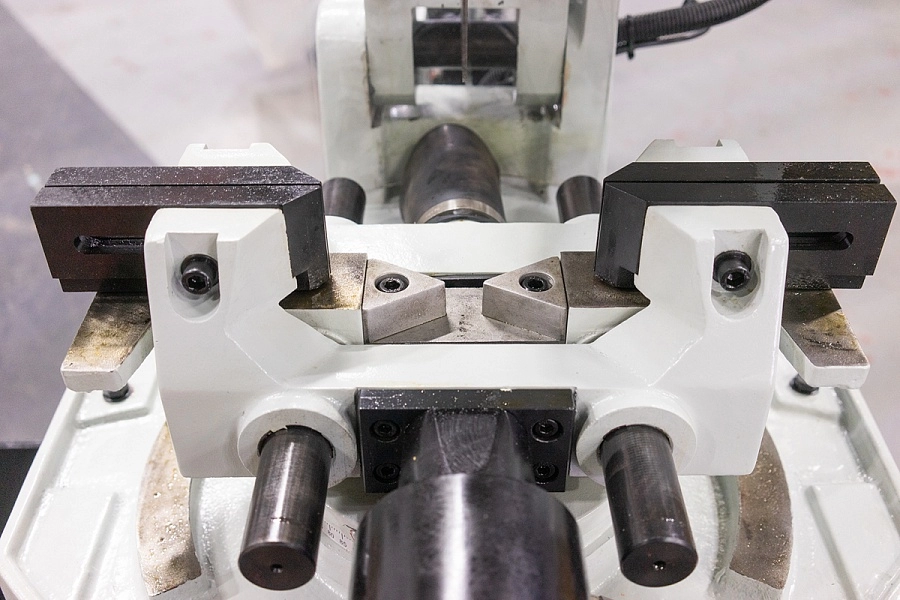

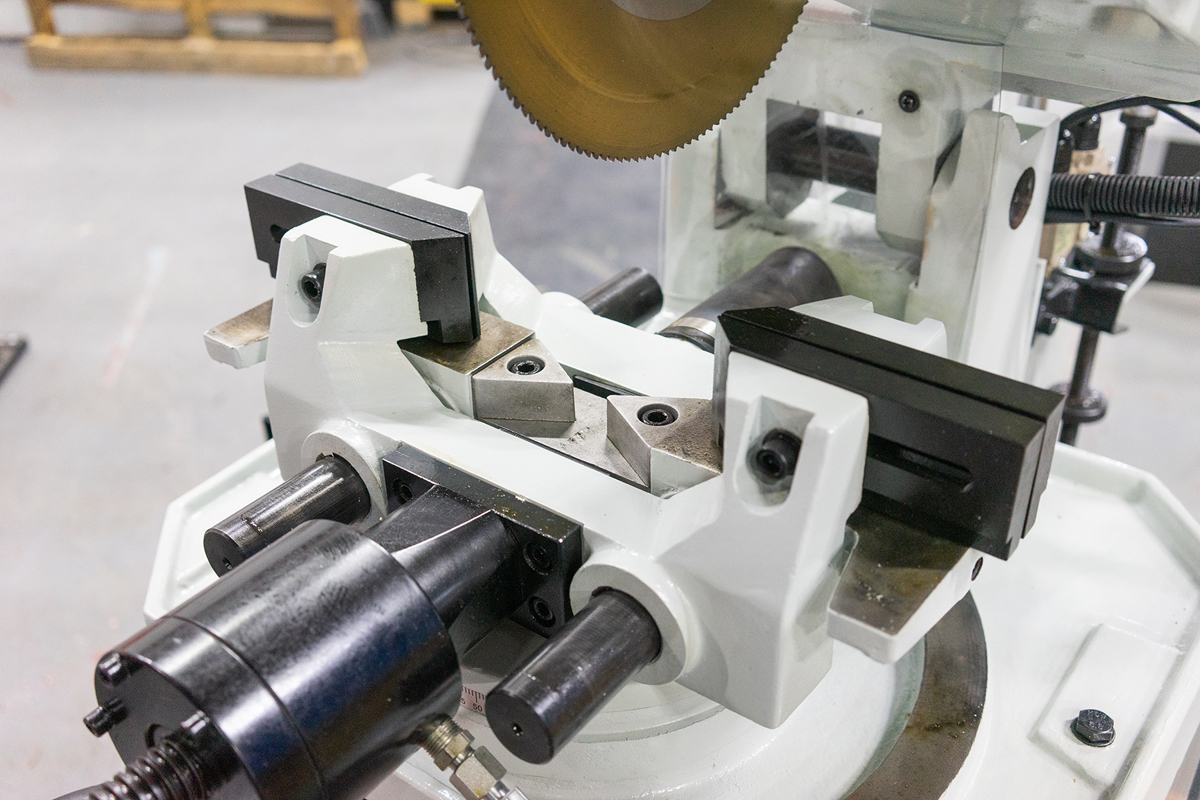

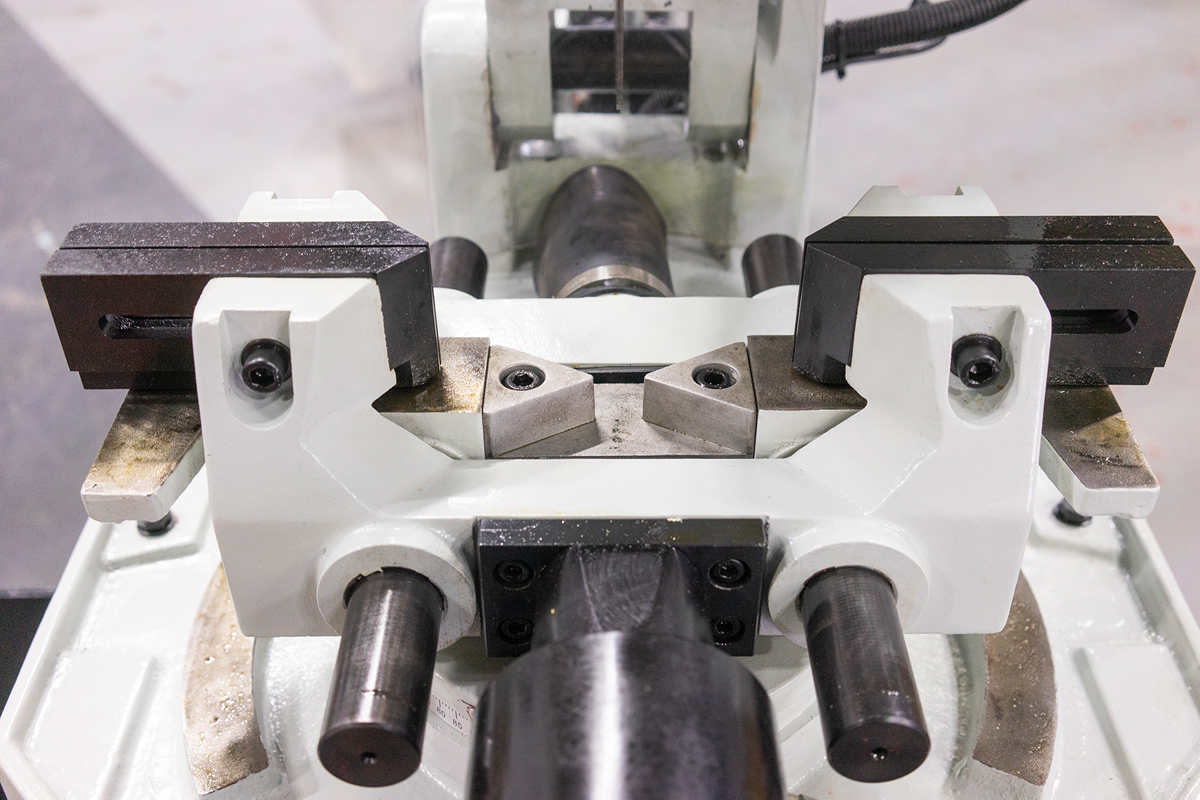

Гидравлические тиски с эксцентриковым зажимом и разрезной задней губкой для более жесткой фиксации заготовки
-
Пильный диск с зубьями из быстрорежущей стали (HSS) Ø315 мм входит в комплект поставки
-

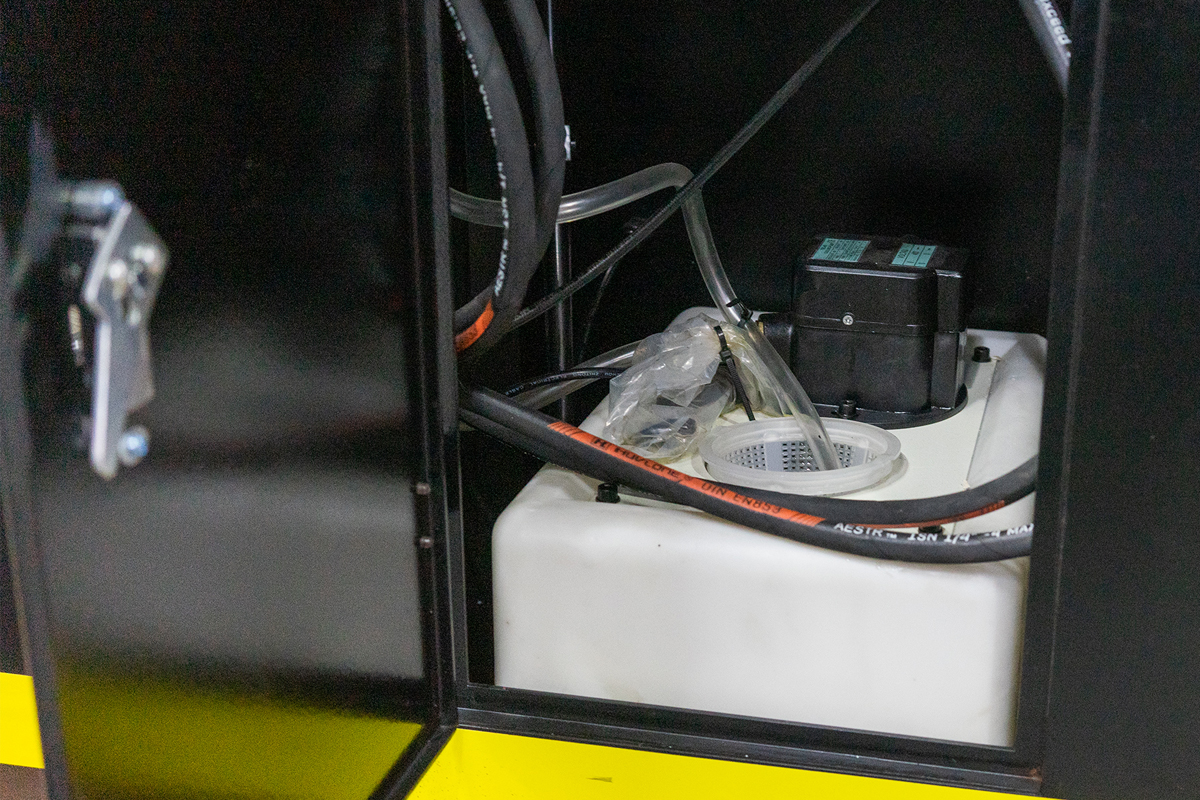

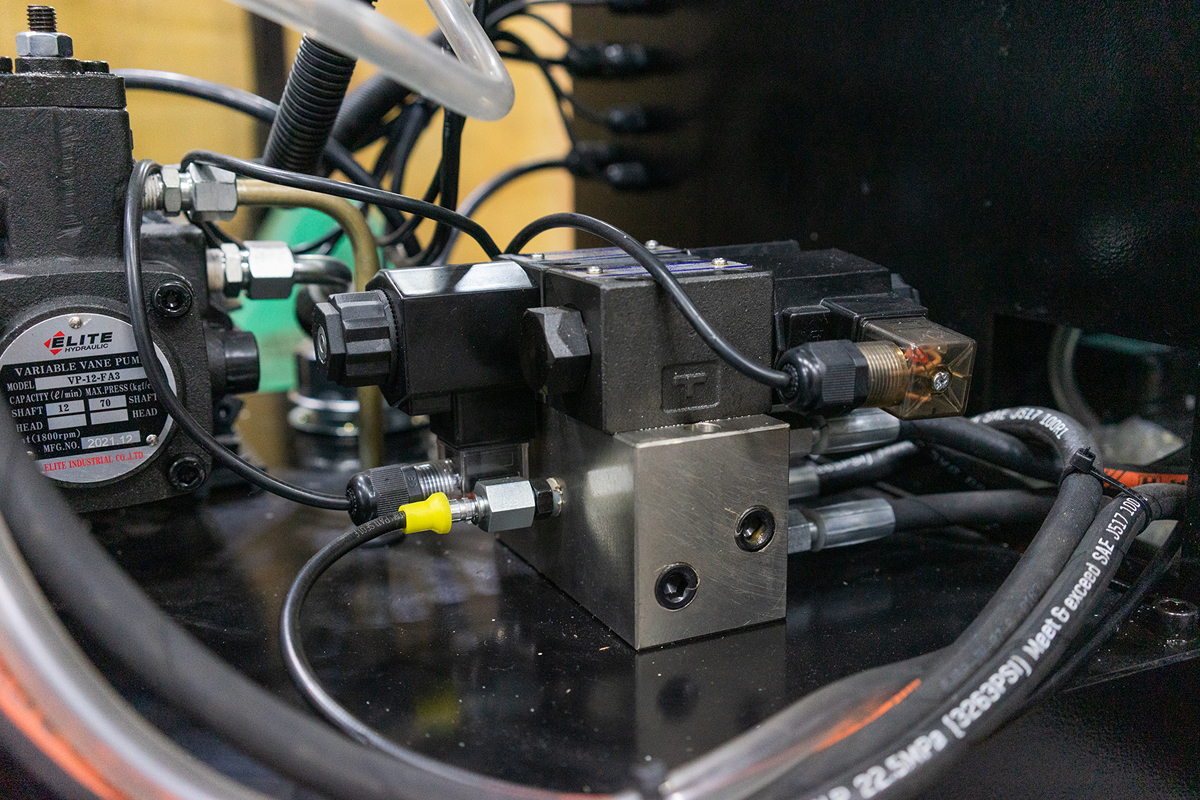

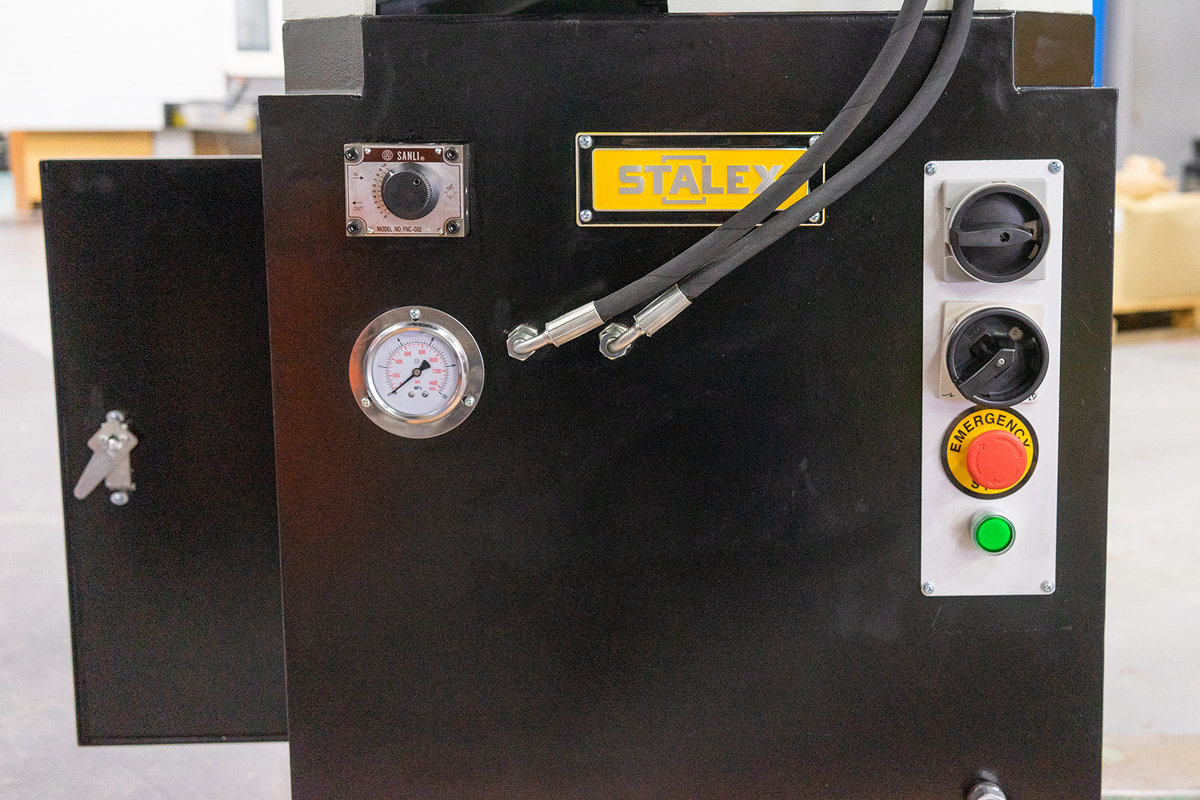

Устойчивая стальная тумба с баком СОЖ и гидравликой
-

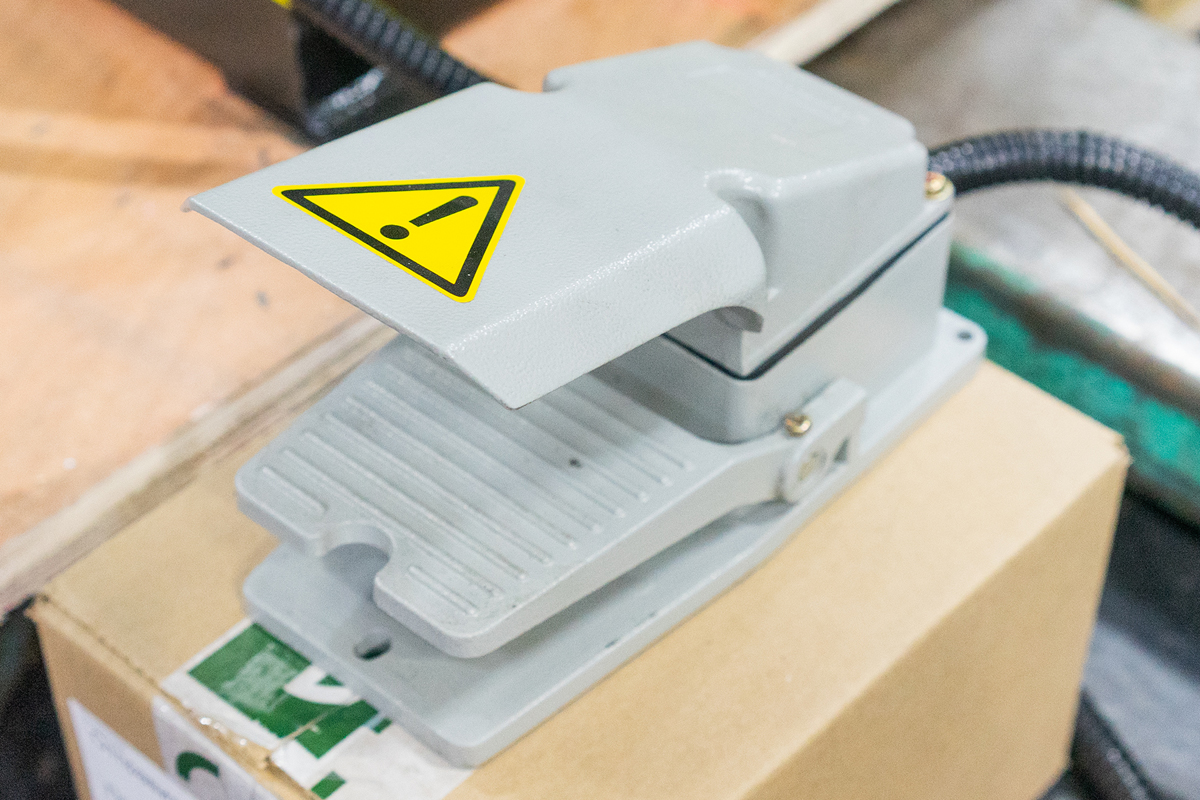

Ножная педаль для запуска процесса резания
|
Модель |
STALEX PDS-315H |
|
|
Макс. размер диска |
Ø315 мм |
|
|
Посадочные параметры диска |
Ø315х32х2,5 мм |
|
|
Предельные габариты обрабатываемого изделия |
Круг 90° |
Ø90 мм |
|
Прямоугольник 90° |
80х80мм |
|
|
Круг 45° |
Ø80 мм |
|
|
Прямоугольник 45° |
60x60мм |
|
|
Скорость диска |
60,120 об/мин |
|
|
Поворот пильной рамы |
±45º |
|
|
Макс. ход гидравлического штока |
130 мм/10МРа |
|
|
Макс. ход штока прижима тисков |
10 мм |
|
|
Раскрыв тисков |
145 мм |
|
|
Мощность двигателя |
2.2 Вт 2 л.с./ 3.0 кВт 4 л.с. (3-фазный) |
|
|

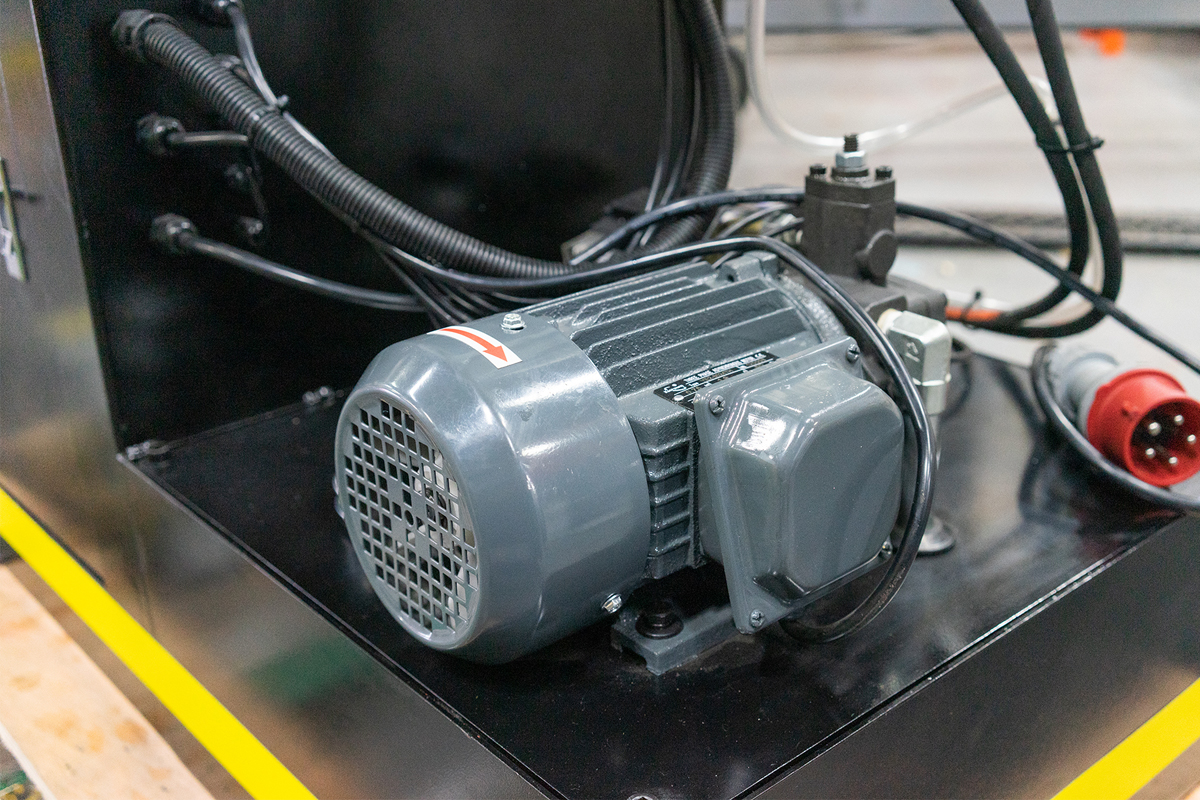

Мощность гидростанции |
750кВт, 3МРа/DC24В |
|
|
Привод |
Зубчатый |
|
|
Объем бака СОЖ |
10 л |
|
|
Объем бака гидростанции |
60 л |
|
|
Габаритные размеры станка |
1260х630х1450 мм |
|
|
Размер упаковки |
1460х750х1660 мм |
|
|
Масса нетто/брутто |
460/520 кг |
|
- Станок
- Диск пильный
- Система СОЖ
- Упор
- Инструкция
