Артикул: MUF1200 Servo

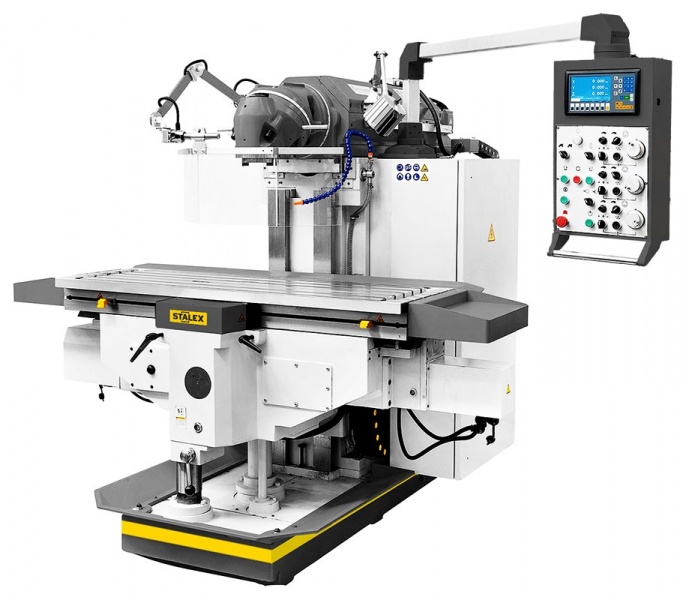

MUF1200 Servo
Широкоуниверсальный фрезерный станок STALEX
Наличие уточняйте
Наличие уточняйте
Артикул: 15613
Характеристики
Мощность двигателя, кВт | 5.5 |
Конус шпинделя | ISO50 |
Напряжение питания, В | 380 |
Размер стола, мм | 1235x460 |
Широкоуниверсальный фрезерный станок предназначен для фрезерной обработки всех типов корпусных деталей, сверления, растачивания и т.п. обрабатываемых резанием ме-таллов и полимерных материалов.
o Широкоуниверсальный фрезерный станок для тяжелых работ
o ШВП по осям X/Y
o Высокая жесткость конструкции станка
o Жесткая конструкция вертикальной фрезерной головы без пиноли
o Автоматическая подача и ускоренное перемещение стола по 3м координатам
o Цифровая индикация по осям X/Y/Z
o Серводвигатели перемещения по осям X/Y
o Эл.двигатель подъема стола
o Встроенное устройство подвода СОЖ и поддон для сбора стружки
o Лампа местного освещения
o Централизованная смазка по осям X/Y
o Стандарт СЕ
o Электрокомпоненты Schneider electric
Комплект поставки
1) УЦИ по трем осям(SINO)
2) Автоподача стола по осям X/Y
3) Электромотор подъема стола оси Z
4) Зажимная тяга.
5) Система подвода СОЖ
6) Поддон для сбора стружки
7) Инструкция по эксплуатации
8) Стандарт СЕ
9) Электрокомпоненты Schneider electric
o Широкоуниверсальный фрезерный станок для тяжелых работ
o ШВП по осям X/Y
o Высокая жесткость конструкции станка
o Жесткая конструкция вертикальной фрезерной головы без пиноли
o Автоматическая подача и ускоренное перемещение стола по 3м координатам
o Цифровая индикация по осям X/Y/Z
o Серводвигатели перемещения по осям X/Y
o Эл.двигатель подъема стола
o Встроенное устройство подвода СОЖ и поддон для сбора стружки
o Лампа местного освещения
o Централизованная смазка по осям X/Y
o Стандарт СЕ
o Электрокомпоненты Schneider electric
Комплект поставки
1) УЦИ по трем осям(SINO)
2) Автоподача стола по осям X/Y
3) Электромотор подъема стола оси Z
4) Зажимная тяга.
5) Система подвода СОЖ
6) Поддон для сбора стружки
7) Инструкция по эксплуатации
8) Стандарт СЕ
9) Электрокомпоненты Schneider electric
|
MUF1200 Servo |
---|---|
Макс. диаметр торцевого фрезерования |
150 мм |
Макс. диаметр концевого фрезерования |
40 мм |
ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ | |
Частота вращения шпинделя, 27 |
30-2050 об/мин |
Конус шпинделя |
ISO40 |
Перемещение консоли |
500 мм |
Диапазон наклона головки |
±360⁰ |
Расстояние ось шпинделя-консоль |
36-686 мм |
Расстояние шпиндель-стол |
50-550 мм |
ФРЕЗЕРНЫЙ СТОЛ | |
Размер стола |
1235х460 мм |
Перемещение стола по оси XхYхZ |
900x650x450 мм |
Автоматическое перемещение по осям X/Y (плавно) |
10-1000 мм/мин |
Автоматическое перемещение по оси Z (плавно) |
5-500 мм/мин |
Ускоренное перемещение по осям X/Y/Z (плавно) |
2200/2200/1100 мм/мин |
Макс. крутящий момент сервомоторов X/Y |
18Nm |
Макс. крутящий момент сервомотора по оси Z |
27Nm с тормозом |
Мощность сервомоторов по осям X/Y |
1,5 кВт |
Мощность насоса СОЖ |
0,9 кВт |
Объем потока СОЖ |
25 л/мин |
Макс. нагрузка на стол |
800 кг |
Т-образный паз/расстояние, 5 |
18 мм / 80 мм |
Мощность двигателя(горизонт/верт) |
5,5 кВт |
Габаритные размеры |
1940х2200х2115 мм |
Масса |
3900 кг |
- УЦИ по трем осям(SINO)
- Автоподача стола по осям X/Y
- Электромотор подъема стола оси Z
- Зажимная тяга
- Система подвода СОЖ
- Поддон для сбора стружки
- Инструкция по эксплуатации
- Стандарт СЕ
- Электрокомпоненты Schneider electric
Описание
Широкоуниверсальный фрезерный станок предназначен для фрезерной обработки всех типов корпусных деталей, сверления, растачивания и т.п. обрабатываемых резанием ме-таллов и полимерных материалов.
o Широкоуниверсальный фрезерный станок для тяжелых работ
o ШВП по осям X/Y
o Высокая жесткость конструкции станка
o Жесткая конструкция вертикальной фрезерной головы без пиноли
o Автоматическая подача и ускоренное перемещение стола по 3м координатам
o Цифровая индикация по осям X/Y/Z
o Серводвигатели перемещения по осям X/Y
o Эл.двигатель подъема стола
o Встроенное устройство подвода СОЖ и поддон для сбора стружки
o Лампа местного освещения
o Централизованная смазка по осям X/Y
o Стандарт СЕ
o Электрокомпоненты Schneider electric
Комплект поставки
1) УЦИ по трем осям(SINO)
2) Автоподача стола по осям X/Y
3) Электромотор подъема стола оси Z
4) Зажимная тяга.
5) Система подвода СОЖ
6) Поддон для сбора стружки
7) Инструкция по эксплуатации
8) Стандарт СЕ
9) Электрокомпоненты Schneider electric
o Широкоуниверсальный фрезерный станок для тяжелых работ
o ШВП по осям X/Y
o Высокая жесткость конструкции станка
o Жесткая конструкция вертикальной фрезерной головы без пиноли
o Автоматическая подача и ускоренное перемещение стола по 3м координатам
o Цифровая индикация по осям X/Y/Z
o Серводвигатели перемещения по осям X/Y
o Эл.двигатель подъема стола
o Встроенное устройство подвода СОЖ и поддон для сбора стружки
o Лампа местного освещения
o Централизованная смазка по осям X/Y
o Стандарт СЕ
o Электрокомпоненты Schneider electric
Комплект поставки
1) УЦИ по трем осям(SINO)
2) Автоподача стола по осям X/Y
3) Электромотор подъема стола оси Z
4) Зажимная тяга.
5) Система подвода СОЖ
6) Поддон для сбора стружки
7) Инструкция по эксплуатации
8) Стандарт СЕ
9) Электрокомпоненты Schneider electric
Характеристики
Мощность двигателя, кВт | 5.5 |
Конус шпинделя | ISO50 |
Напряжение питания, В | 380 |
Размер стола, мм | 1235x460 |
Комплектация
- УЦИ по трем осям(SINO)
- Автоподача стола по осям X/Y
- Электромотор подъема стола оси Z
- Зажимная тяга
- Система подвода СОЖ
- Поддон для сбора стружки
- Инструкция по эксплуатации
- Стандарт СЕ
- Электрокомпоненты Schneider electric
