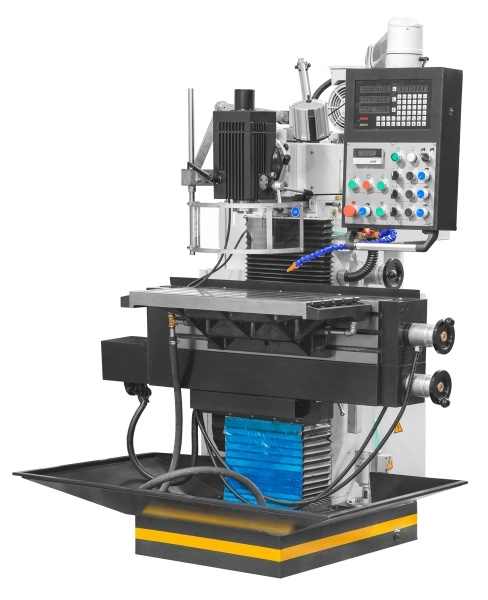

WFM 750 Servo
Инструментальный фрезерный станок Stalex
Характеристики
Мощность двигателя, кВт | 3.7 |
Конус шпинделя | ISO 40 DIN2080 |
Напряжение питания, В | 380 |
Размер стола, мм | 890x225/750x320 |
Универсально-фрезерный станок WFM 750 Servo предназначен для точных работ при инструментальных и механических работах сверления, зенкерования и растачивания отверстий на деталях из черных и цветных металлов, их сплавов и пластмасс в условиях единичного, мелкосерийного и серийного производства. Станок обладает повышенной точностью. Отлит из серого чугуна. Направляющие закалены и прецизионно отшлифованы. Использование горизонтального фрезерного устройства возможно после быстрого демонтажа вертикальной фрезерной головки посредством поворотного устройства и установки серьги, поддерживающей оправки для горизонтального фрезерования дисковыми и цилиндрическими фрезами.
• Удобное расположение органов управления станка с одной стороны
• Вертикальный и горизонтальный шпиндели

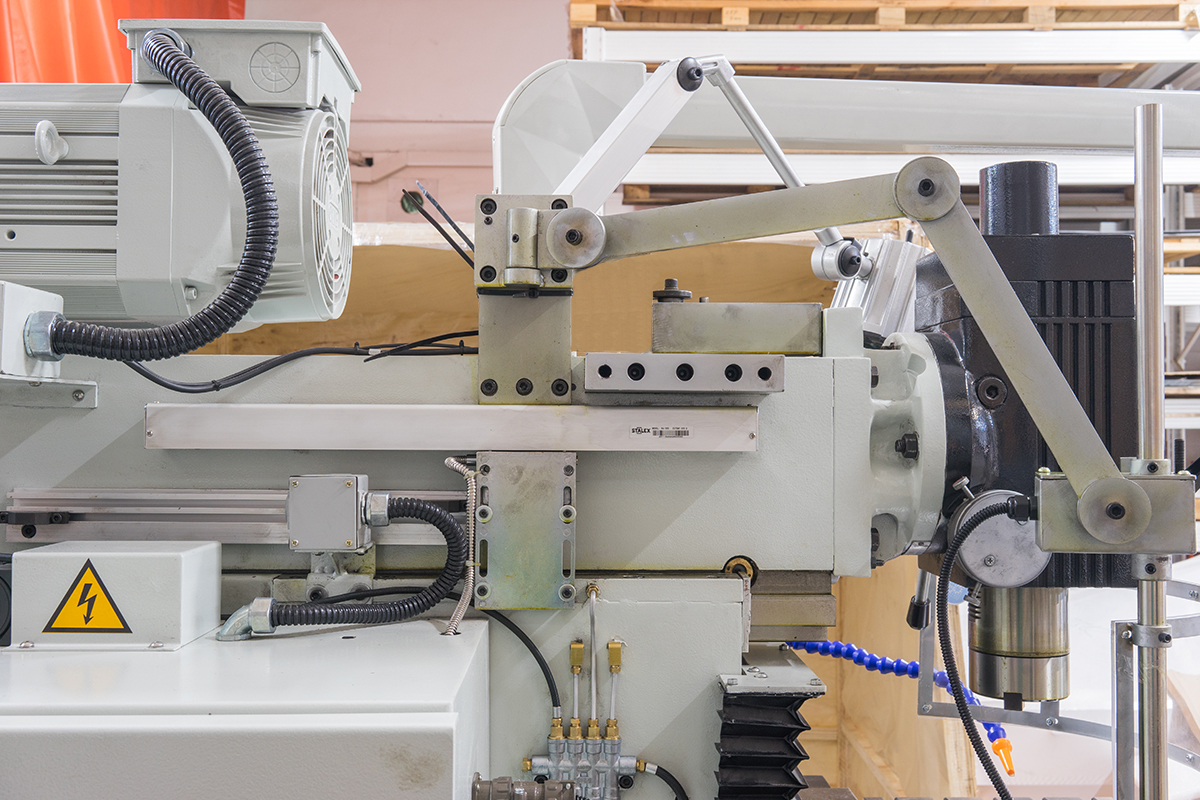

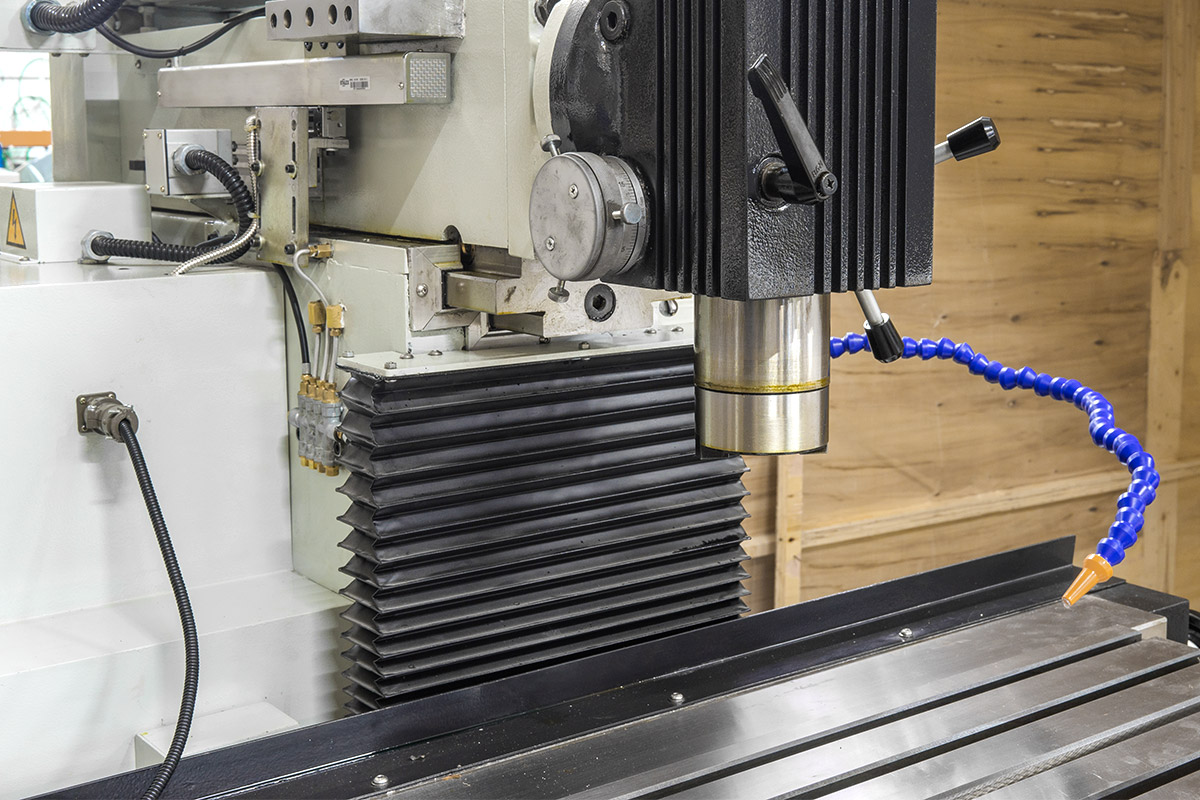

• Наклон вертикальной головки влево/вправо
• Автоматическая подача и ускоренное перемещение стола по 3м координатам(сервомоторы)ШВП
• УЦИ по осям X, Y, Z (Sino)

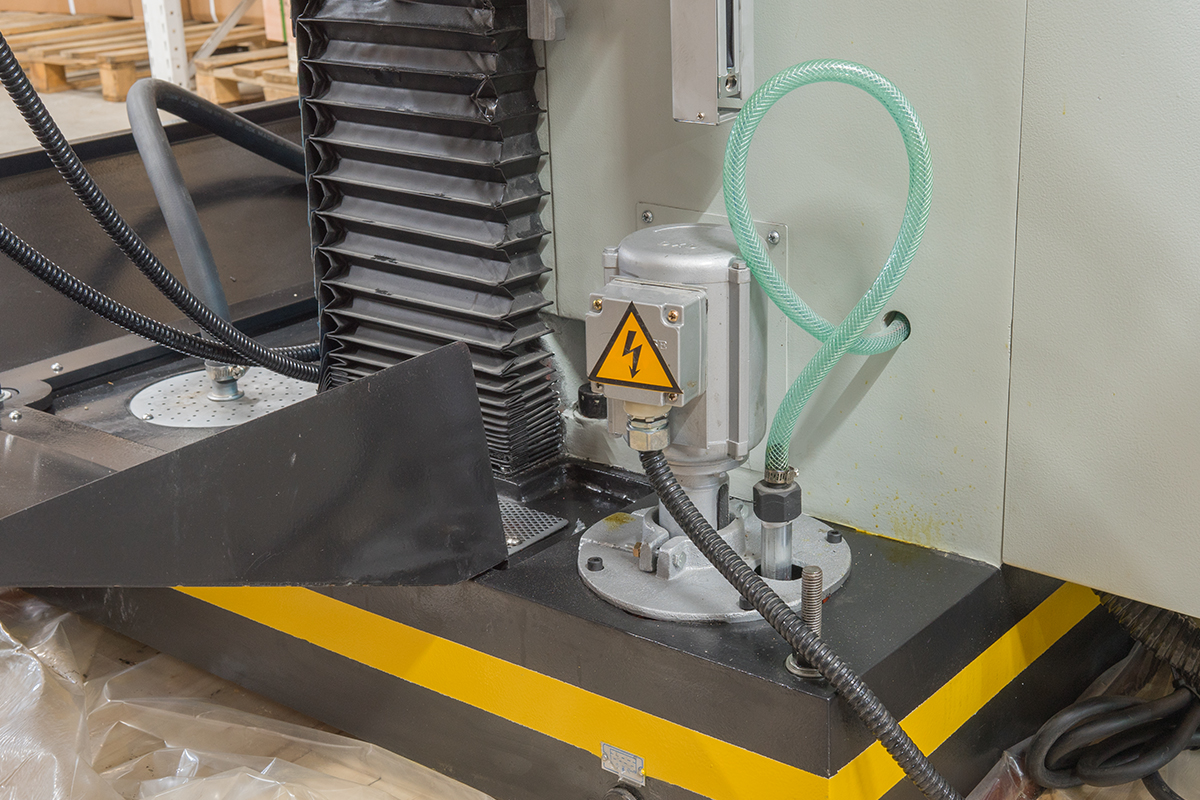

• Встроенное устройство подвода СОЖ и поддон для сбора стружки
• Лампа местного освещения

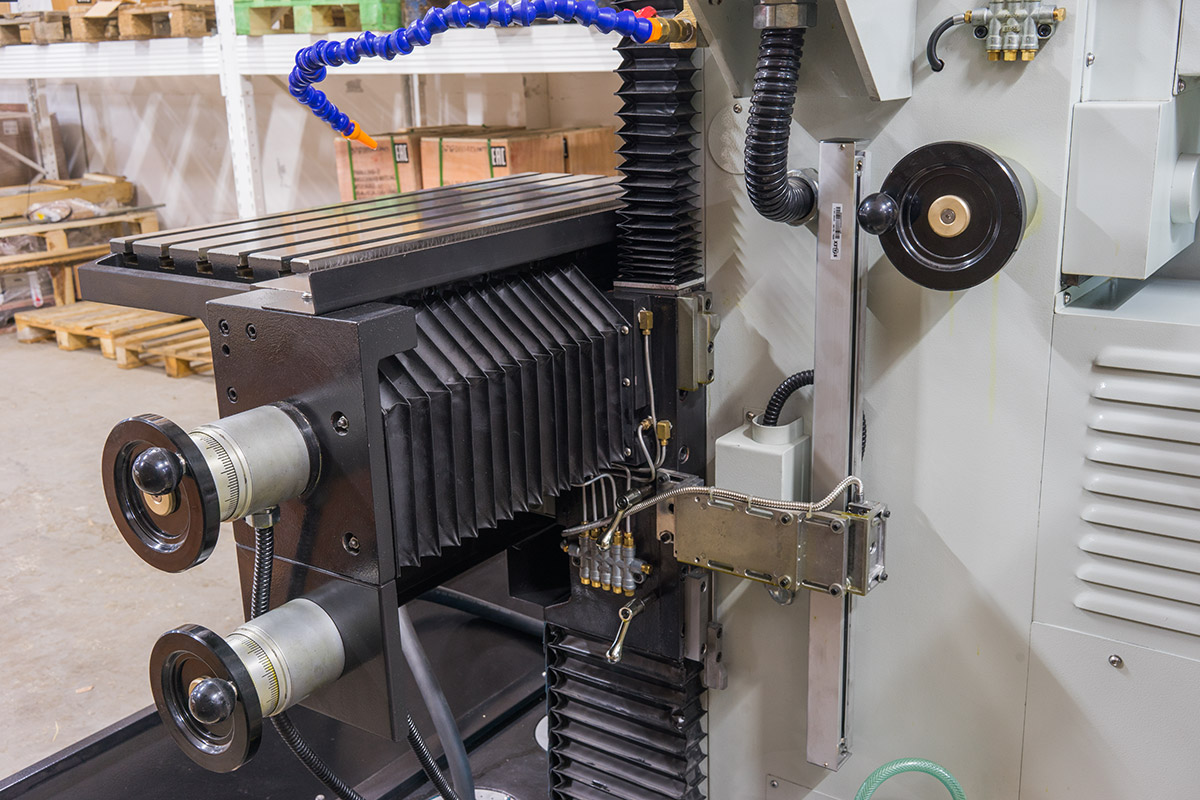

• Управляемое перемещение фрезерного стола по 3-м координатам

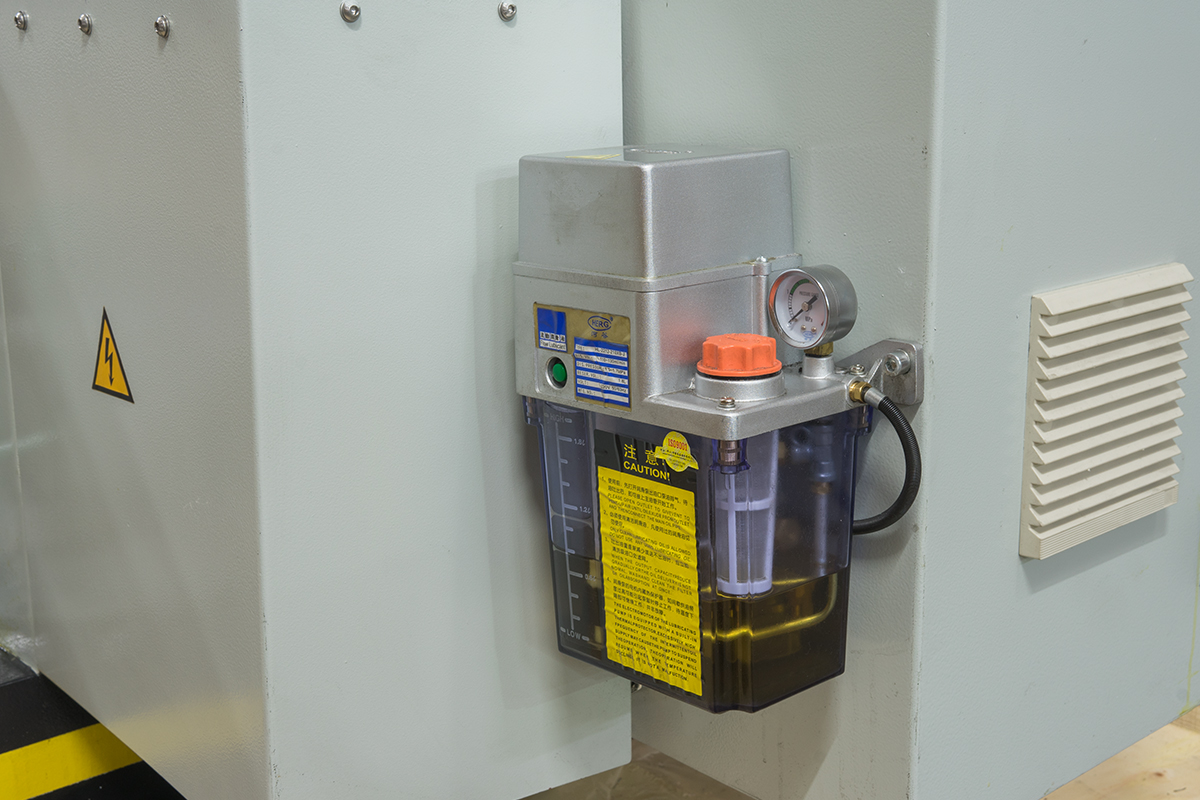

• Централизованная система смазки фрезерного стола

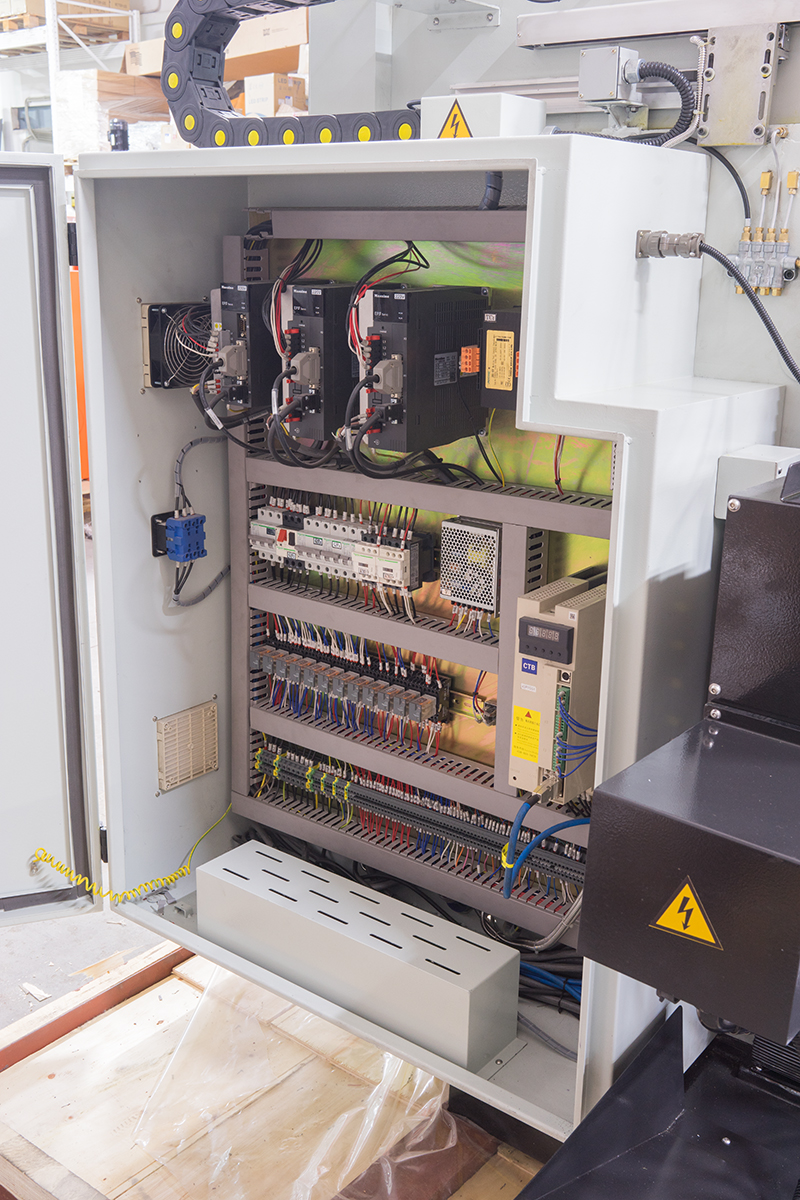

• Электрокомпоненты Schneider electric
• Изготовлен по стандарту СЕ
|
STALEX WFM 750 Servo |
Конус шпинделя вертикального |
ISO 40 DIN2080 |
Частота вращения шпинделя(Гор/верт) плавно(2) |
40 – 260/260-2000 об/мин |
Ход пиноли шпинделя |
65 мм |
Диапазон наклона головки, влево/вправо |
±90⁰ |
Расстояние от оси горизонтального шпинделя до стола |
120-530 мм |
Расстояние от оси вертикального шпинделя до стола |
45-445 мм |
Конус шпинделя горизонтального |
ISO 40 DIN2080 |
Размер горизонтального рабочего стола |
750x320 мм |
Размер вертикального рабочего стола |
890x225 мм |
Перемещение стола по оси Х |
405 мм |
Перемещение стола по оси Z |
400 мм |
Перемещение стола по оси Y |
305 мм
|
Скорость подачи стола по оси Х x Y x Z |
10-1000 мм/мин |
Ускоренное перемещение стола |
1200 мм/мин |
Т-образные пазы горизонтального стола (ширина/расстояние), 5 |
14/63 мм |
Т-образные пазы вертикального стола (ширина/расстояние), 3 |
14/63 мм |
Максимальная нагрузка на стол |
200 кг |
Напряжение сети |
380 В |
Мощность мотора подач |
1,5 кВт |
Мощность главного двигателя |
3,7 кВт |
Мощность насоса помпы |
0,4 кВт |
Габаритные размеры (ДхШхВ) |
1560х1780х1930 мм |
Масса |
1450 кг |

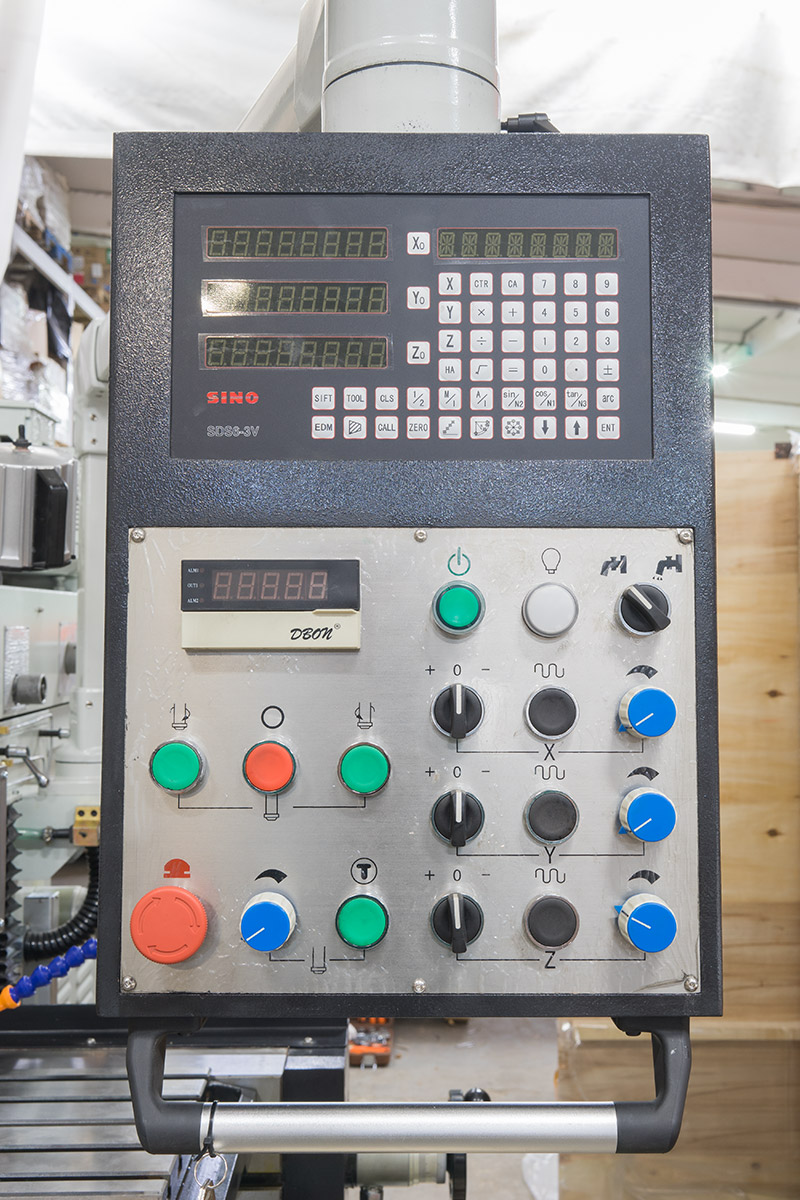

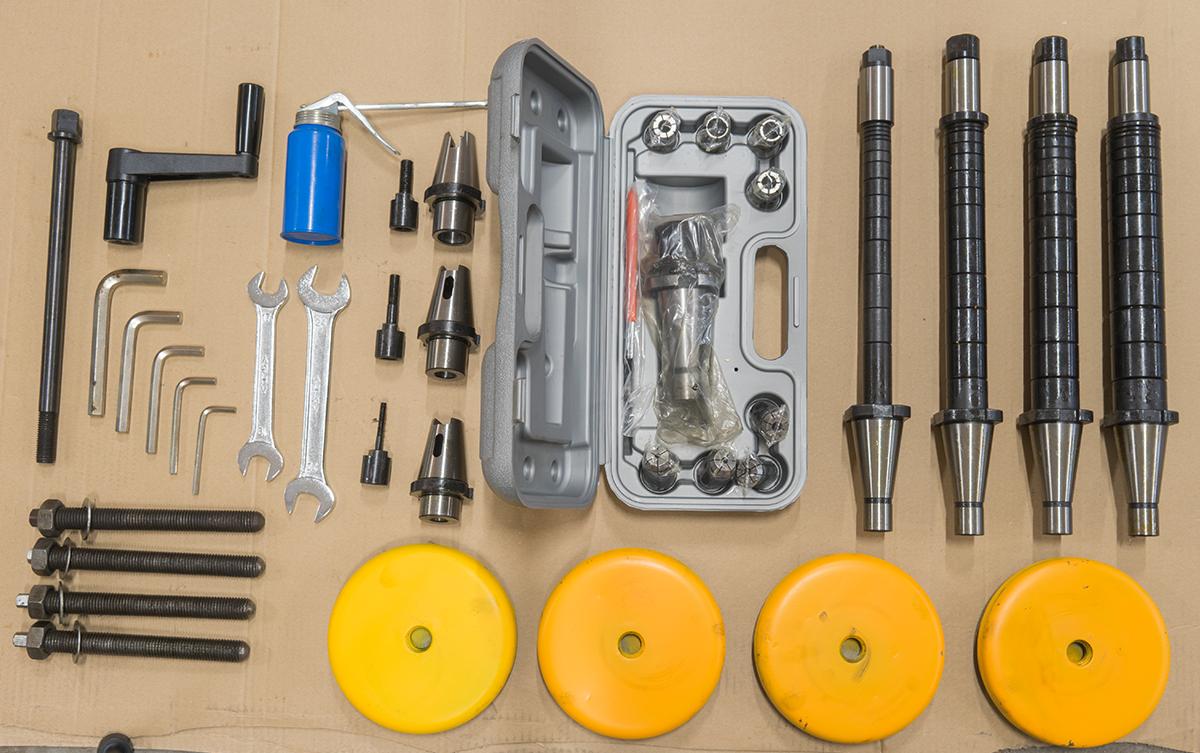

- Пульт управления нового образца с УЦИ
- Зажимная тяга М16
- ШВП по 3-м осям
- Переходник ISO40/MT3
- Переходник ISO40/MT2
- Цанговый патрон ISO40-ER32 с набором цанг 7 шт.(4-16мм)

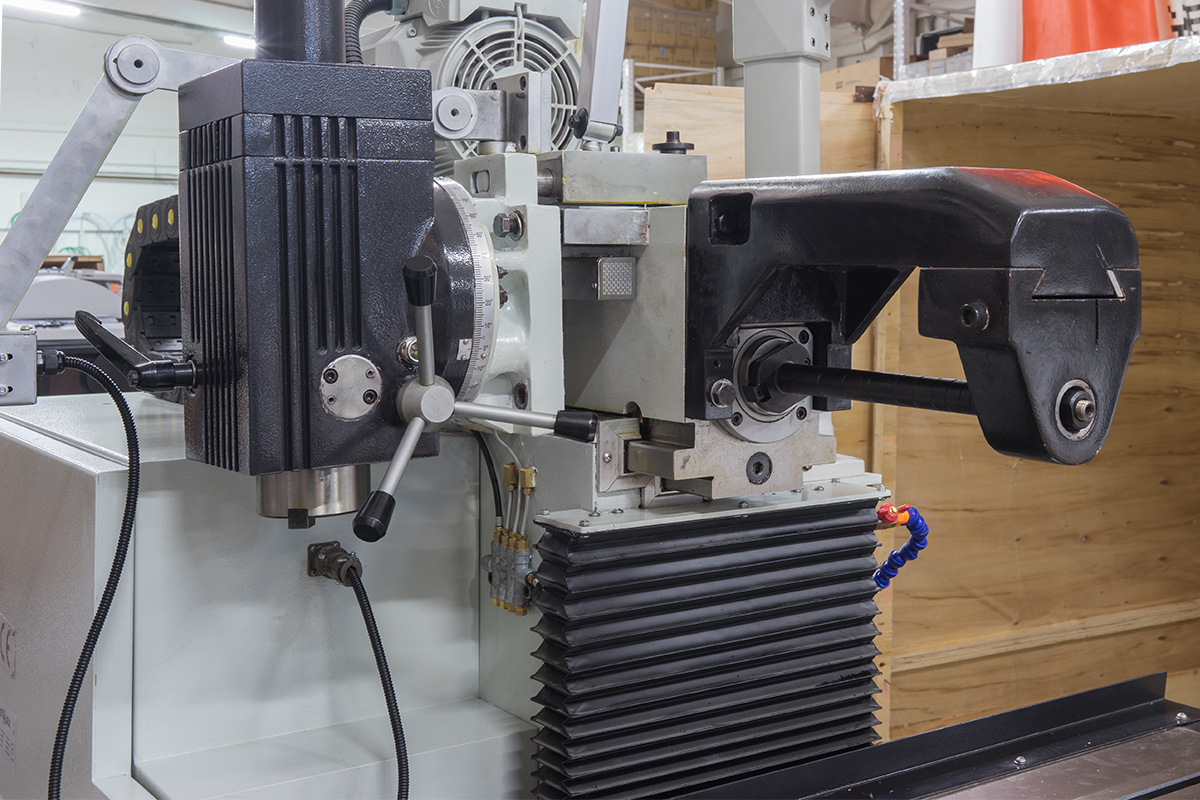

- Опора для горизонтального фрезерования
- Оправки для горизонтального фрезерования: ISO 40/Ø16 мм; ISO 40/Ø22 мм; ISO 40/Ø27 мм; ISO 40/Ø 32 мм
- Система подвода СОЖ
- Сертификат точности
- Поддон для сбора стружки
- Инструкция по эксплуатации
- Лампа LED местного освещения
