Артикул: BF60/1
BF60

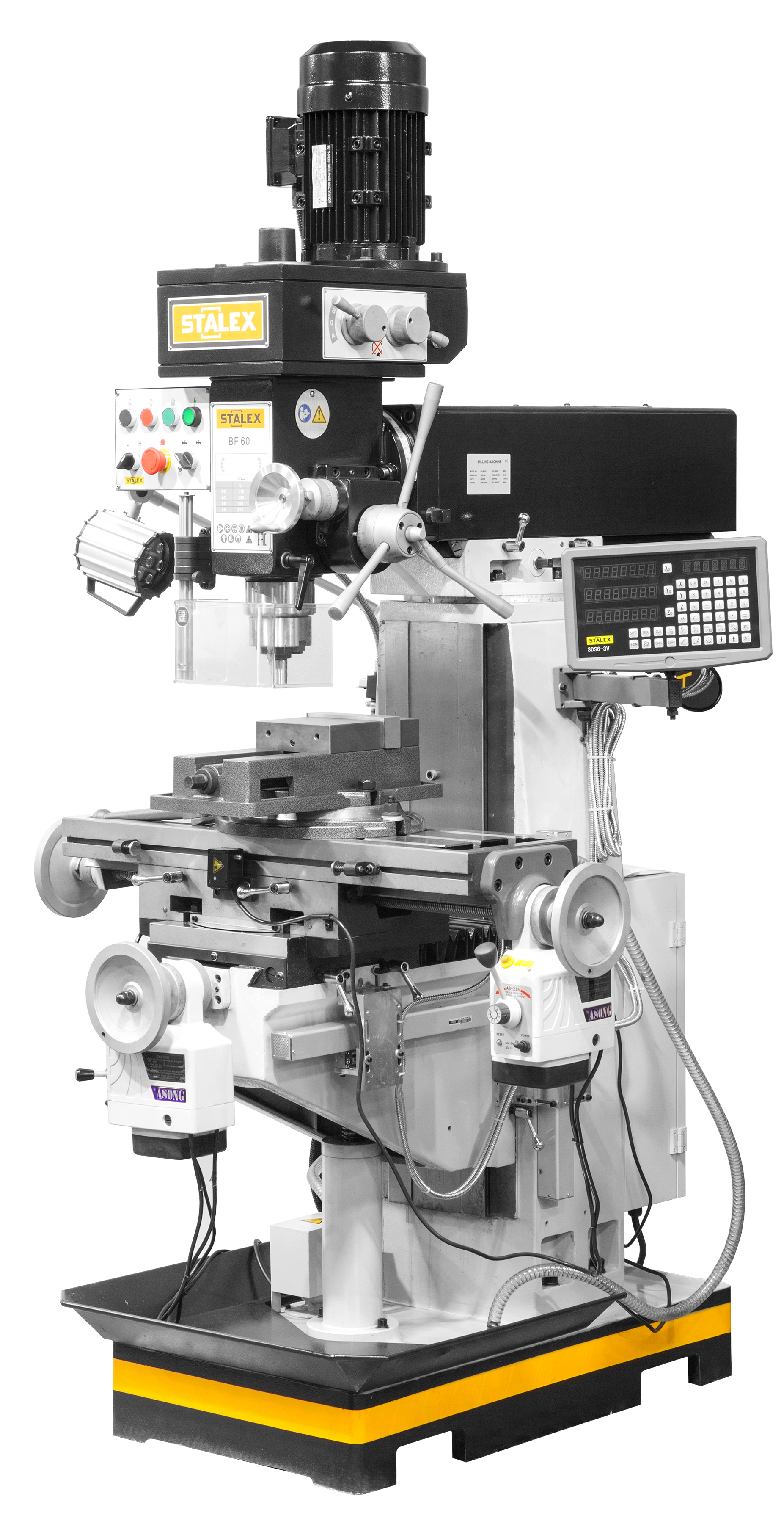

Вертикально-фрезерный станок STALEX
В наличии
В наличии
Артикул: 14085
Характеристики
Мощность двигателя, кВт | 2.2/1.5 |
Конус шпинделя | ISO40 |
Напряжение питания, В | 380 |
Размер стола, мм | 1000х240 |
Вертикально-фрезерный станок предназначен для фрезерования, сверления и т.п. обрабатываемых резанием металлов и полимерных материалов.
o Массивная конструкция из серого чугуна
o Вращение вертикального шпинделя через редуктор с зубчатым приводом
o Усиленные упорные подшипники шпинделя

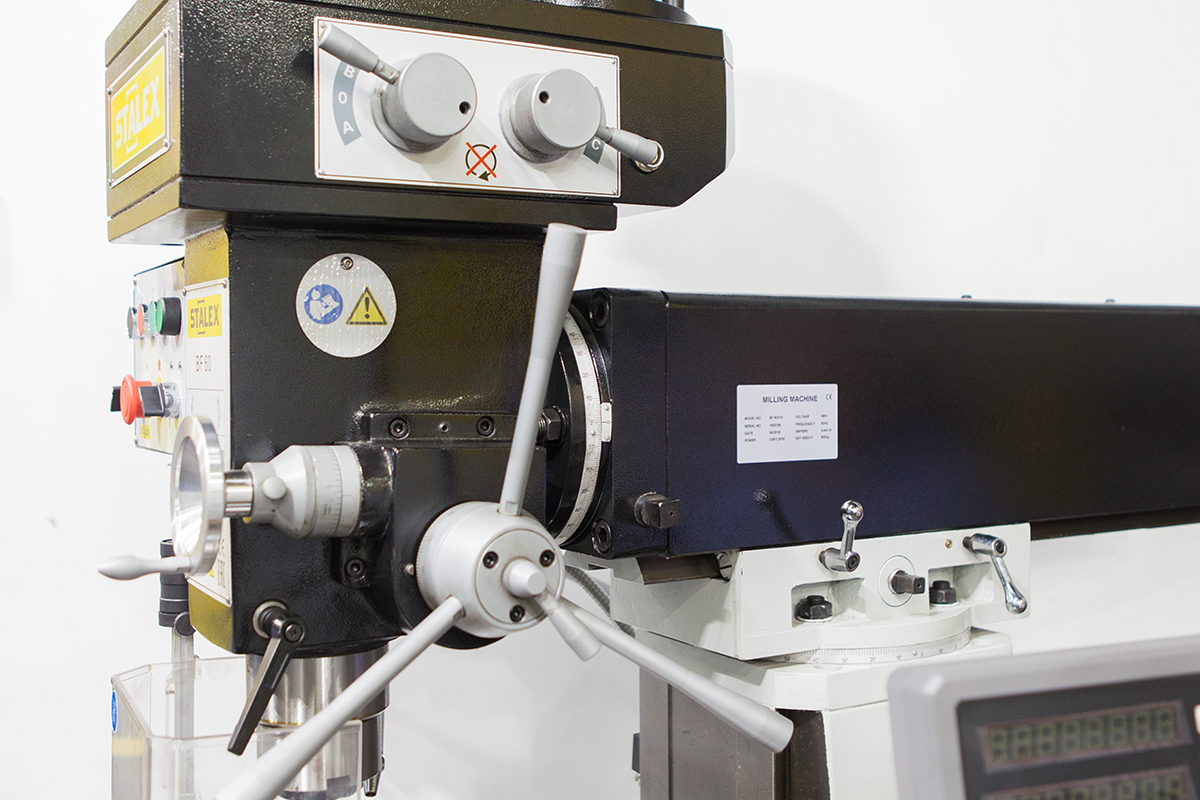

o Поворот головки на угол ± 45° влево/вправо
o Централизованная смазка стола
o Автоматическая подача по оси Х/Y
o Встроенное устройство подвода СОЖ
o Лампа местного освещения
o Изготовлен по стандарту СЕ
o Электрокомпоненты Siemens
Комплект поставки
1) Сверлильный патрон Ø16 мм
2) Оправка сверлильного патрона
3) Цанговый патрон с набором цанг (4-16мм)
4) Зажимная тяга

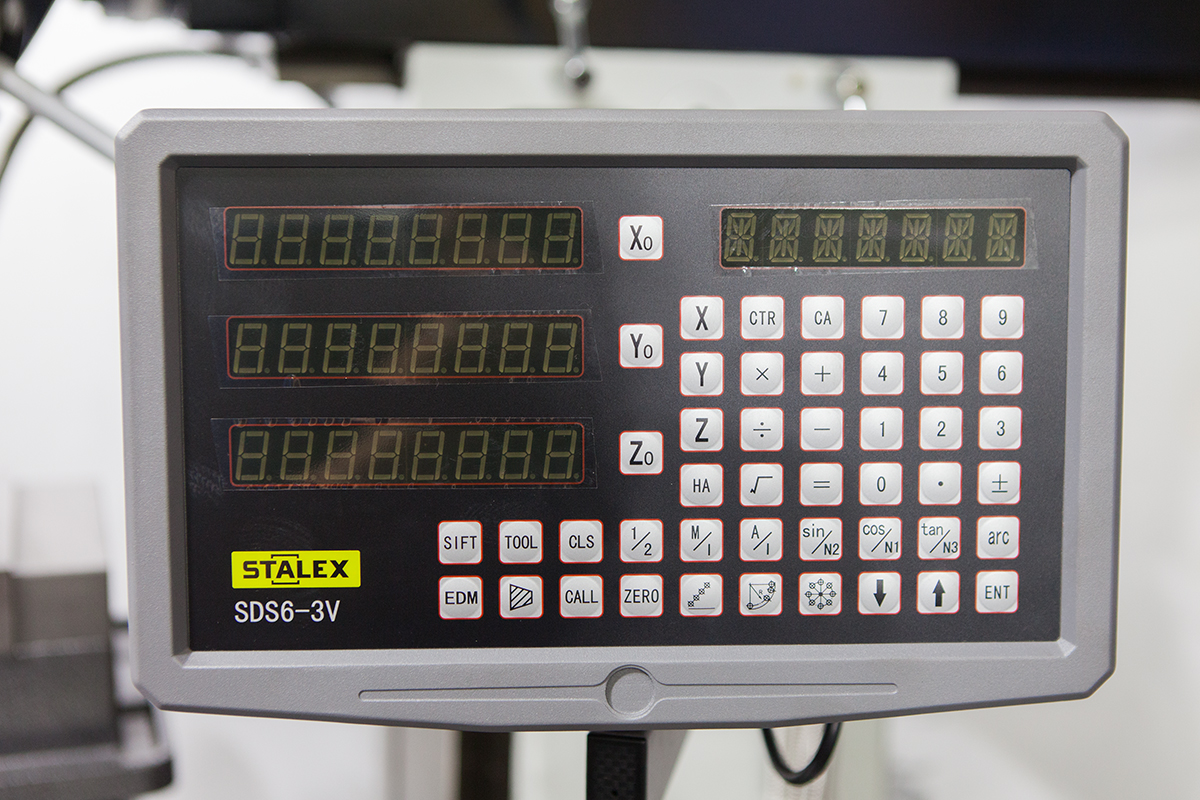

5) УЦИ по 3-м осям(Sino)
6) Устройство подвода СОЖ

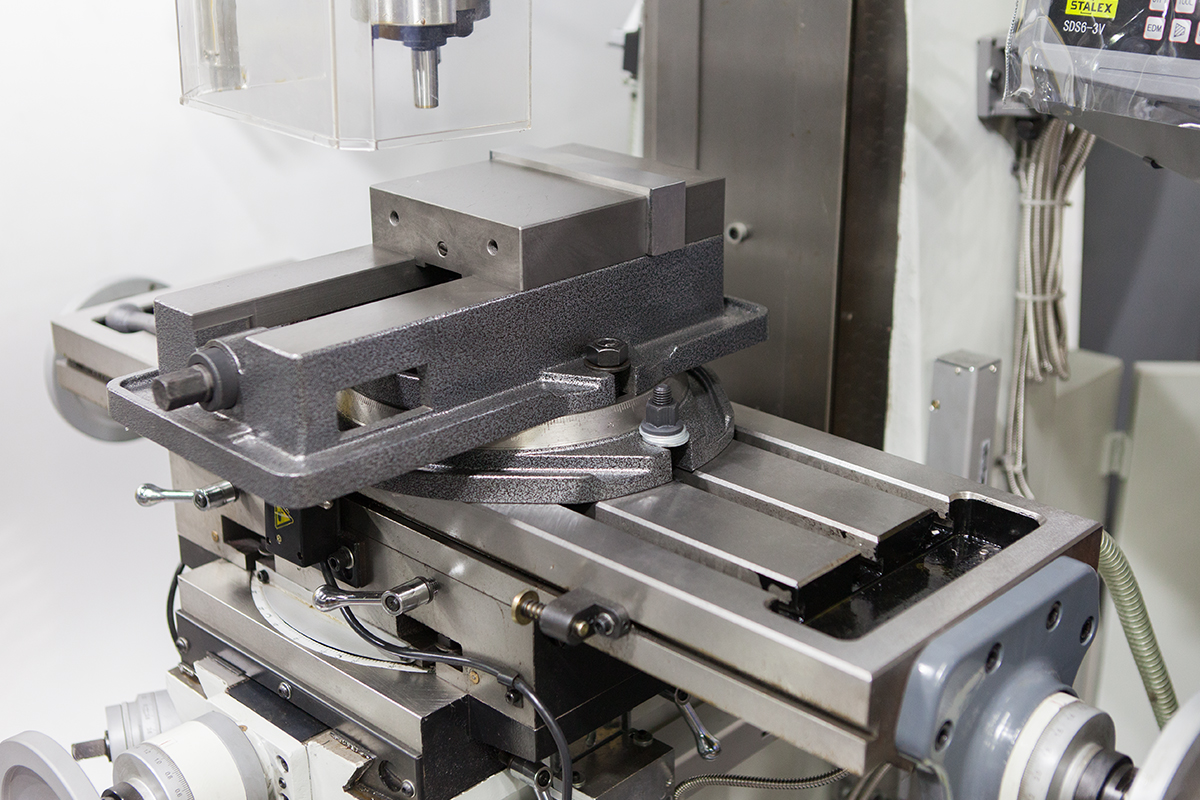

7) Тиски фрезерные, ширина губок 160 мм
8) Масляный поддон

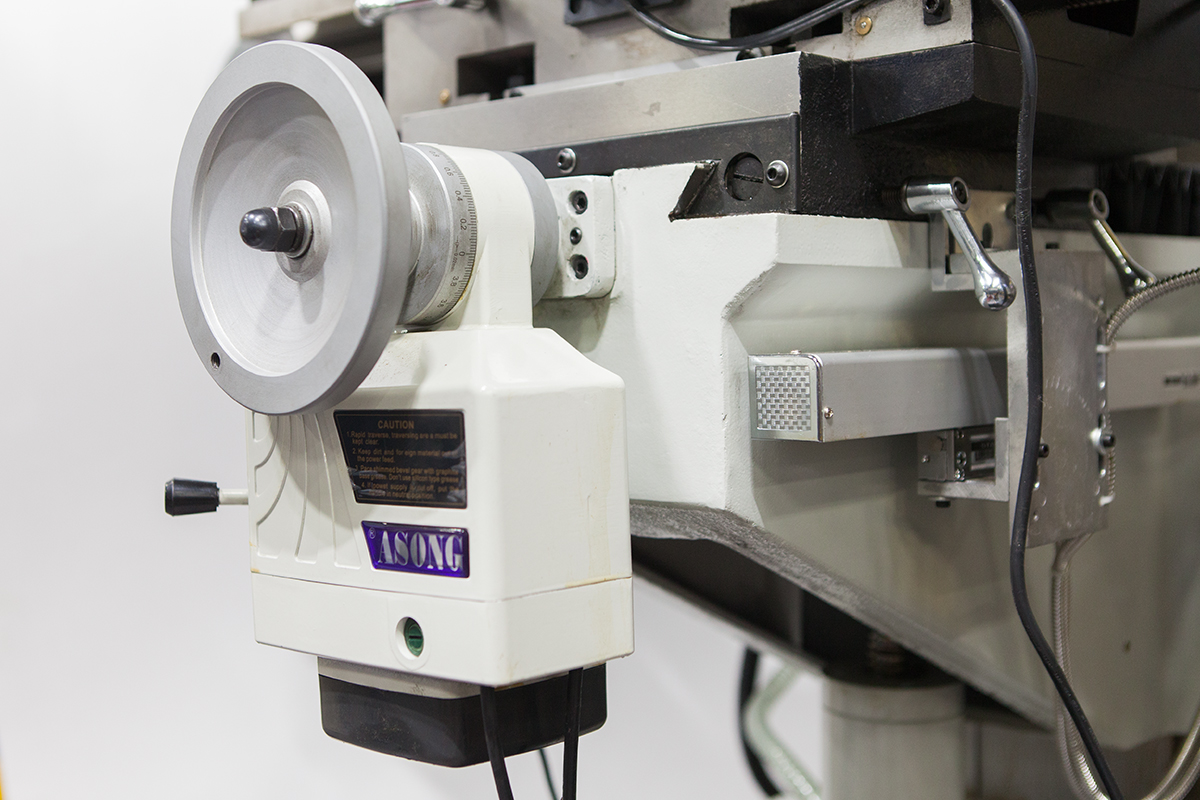

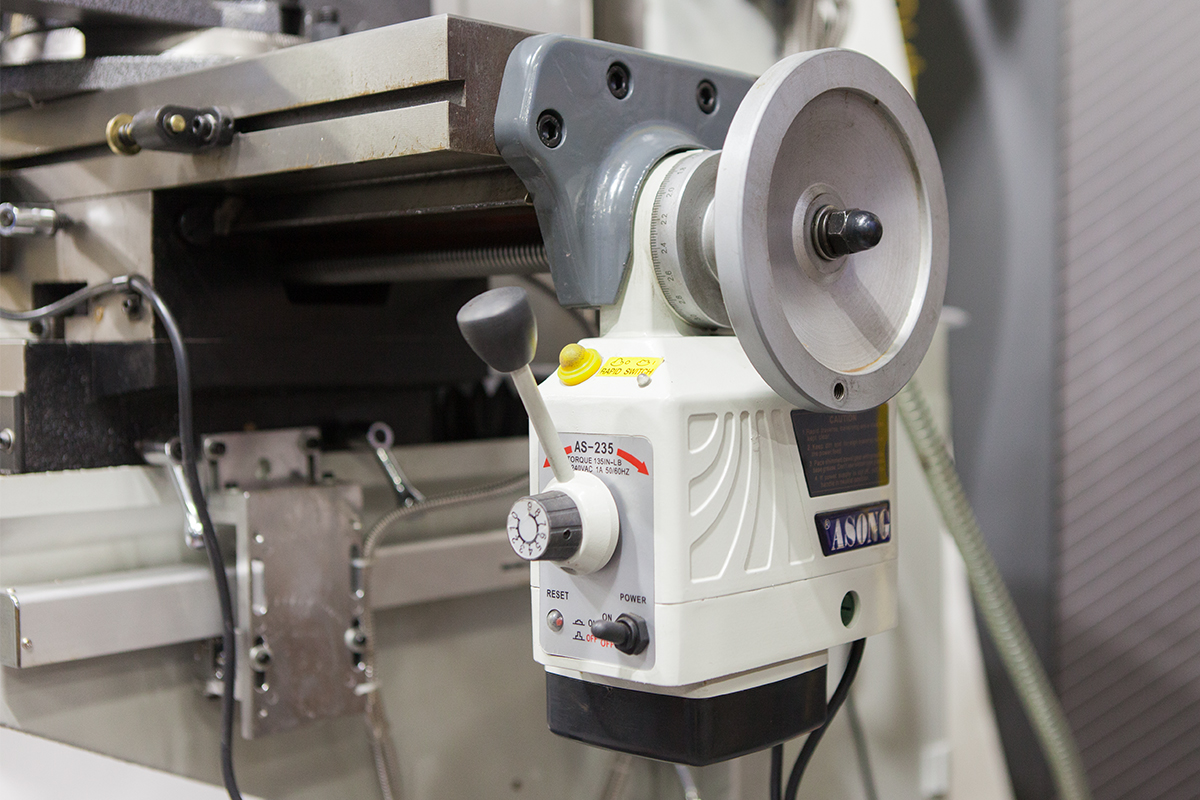

9) Автоподача по осям X/Y

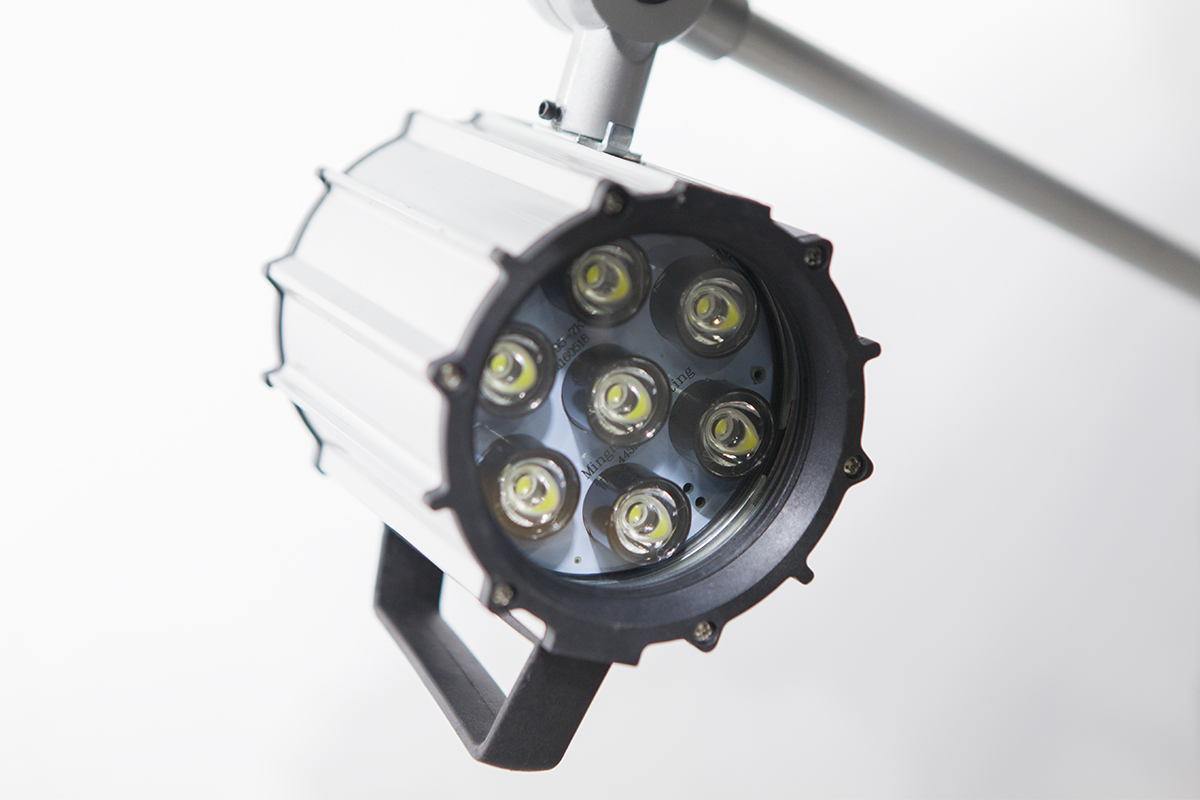

10) Лампа местного освещения
11) Инструмент для обслуживания
o Массивная конструкция из серого чугуна
o Вращение вертикального шпинделя через редуктор с зубчатым приводом
o Усиленные упорные подшипники шпинделя
o Поворот головки на угол ± 45° влево/вправо
o Централизованная смазка стола
o Автоматическая подача по оси Х/Y
o Встроенное устройство подвода СОЖ
o Лампа местного освещения
o Изготовлен по стандарту СЕ
o Электрокомпоненты Siemens
Комплект поставки
1) Сверлильный патрон Ø16 мм
2) Оправка сверлильного патрона
3) Цанговый патрон с набором цанг (4-16мм)
4) Зажимная тяга
5) УЦИ по 3-м осям(Sino)
6) Устройство подвода СОЖ
7) Тиски фрезерные, ширина губок 160 мм
8) Масляный поддон
9) Автоподача по осям X/Y
10) Лампа местного освещения
11) Инструмент для обслуживания
|
STALEX BF60 |
---|---|
Макс. диаметр сверления (Сталь/Чугун) |
35/40 мм |
Макс. диаметр торцевой фрезы |
100 мм |
Макс. диаметр концевой фрезы |
25 мм |
Конус шпинделя |
ISO40 |
Диапазон вращения вертикального шпинделя: 8 ступеней |
115 - 1750 об/мин |
Ход пиноли шпинделя |
125 мм |
Расстояние от шпинделя до поверхности стола |
120-375 мм |
Расстояние ось шпинделя-стойка |
330 мм |
Размер рабочего стола |
1000х240 мм |
Максимальная нагрузка на стол |
100 кг |
Ход рабочего стола |
375х175x255 мм |
Т-образные пазы: 5 |
14 мм |
Диапазон поворота вертикального шпинделя |
45° влево / 45° вправо |
Привод вертикального шпинделя |
зубчатый |

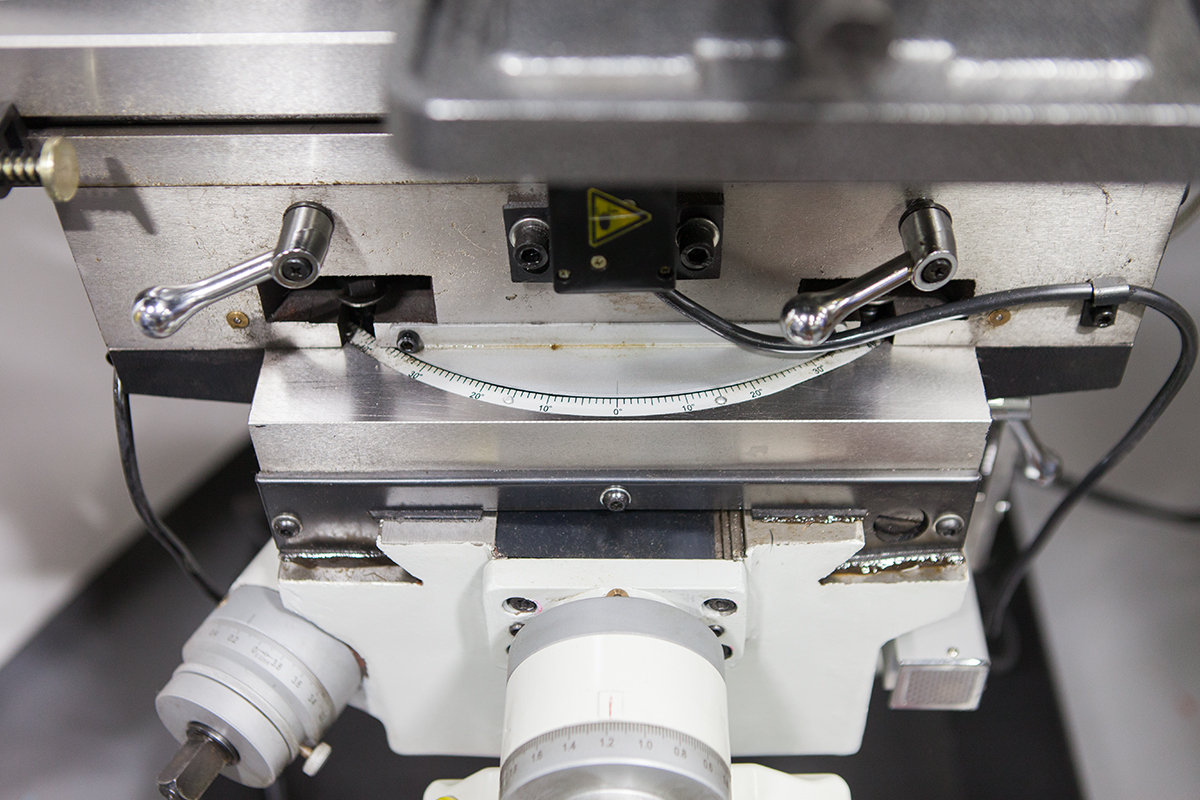

Поворот рабочего стола |
± 45° |
Мощность главного электродвигателя |
2,2/1,5 кВт |
Габариты станка |
1150х1140х2240 мм |
Масса |
750 кг |
- Сверлильный патрон Ø16 мм
- Оправка сверлильного патрона
- Цанговый патрон с набором цанг (4-16мм)
- Зажимная тяга
- УЦИ по 3-м осям(Sino)
- Устройство подвода СОЖ
- Тиски фрезерные, ширина губок 160 мм
- Масляный поддон
- Автоподача по осям X/Y
- Лампа местного освещения
- Инструмент для обслуживания
Описание
Вертикально-фрезерный станок предназначен для фрезерования, сверления и т.п. обрабатываемых резанием металлов и полимерных материалов.
o Массивная конструкция из серого чугуна
o Вращение вертикального шпинделя через редуктор с зубчатым приводом
o Усиленные упорные подшипники шпинделя
o Поворот головки на угол ± 45° влево/вправо
o Централизованная смазка стола
o Автоматическая подача по оси Х/Y
o Встроенное устройство подвода СОЖ
o Лампа местного освещения
o Изготовлен по стандарту СЕ
o Электрокомпоненты Siemens
Комплект поставки
1) Сверлильный патрон Ø16 мм
2) Оправка сверлильного патрона
3) Цанговый патрон с набором цанг (4-16мм)
4) Зажимная тяга
5) УЦИ по 3-м осям(Sino)
6) Устройство подвода СОЖ
7) Тиски фрезерные, ширина губок 160 мм
8) Масляный поддон
9) Автоподача по осям X/Y
10) Лампа местного освещения
11) Инструмент для обслуживания
o Массивная конструкция из серого чугуна
o Вращение вертикального шпинделя через редуктор с зубчатым приводом
o Усиленные упорные подшипники шпинделя
o Поворот головки на угол ± 45° влево/вправо
o Централизованная смазка стола
o Автоматическая подача по оси Х/Y
o Встроенное устройство подвода СОЖ
o Лампа местного освещения
o Изготовлен по стандарту СЕ
o Электрокомпоненты Siemens
Комплект поставки
1) Сверлильный патрон Ø16 мм
2) Оправка сверлильного патрона
3) Цанговый патрон с набором цанг (4-16мм)
4) Зажимная тяга
5) УЦИ по 3-м осям(Sino)
6) Устройство подвода СОЖ
7) Тиски фрезерные, ширина губок 160 мм
8) Масляный поддон
9) Автоподача по осям X/Y
10) Лампа местного освещения
11) Инструмент для обслуживания
Характеристики
|
STALEX BF60 |
---|---|
Макс. диаметр сверления (Сталь/Чугун) |
35/40 мм |
Макс. диаметр торцевой фрезы |
100 мм |
Макс. диаметр концевой фрезы |
25 мм |
Конус шпинделя |
ISO40 |
Диапазон вращения вертикального шпинделя: 8 ступеней |
115 - 1750 об/мин |
Ход пиноли шпинделя |
125 мм |
Расстояние от шпинделя до поверхности стола |
120-375 мм |
Расстояние ось шпинделя-стойка |
330 мм |
Размер рабочего стола |
1000х240 мм |
Максимальная нагрузка на стол |
100 кг |
Ход рабочего стола |
375х175x255 мм |
Т-образные пазы: 5 |
14 мм |
Диапазон поворота вертикального шпинделя |
45° влево / 45° вправо |
Привод вертикального шпинделя |
зубчатый |
Поворот рабочего стола |
± 45° |
Мощность главного электродвигателя |
2,2/1,5 кВт |
Габариты станка |
1150х1140х2240 мм |
Масса |
750 кг |
Комплектация
- Сверлильный патрон Ø16 мм
- Оправка сверлильного патрона
- Цанговый патрон с набором цанг (4-16мм)
- Зажимная тяга
- УЦИ по 3-м осям(Sino)
- Устройство подвода СОЖ
- Тиски фрезерные, ширина губок 160 мм
- Масляный поддон
- Автоподача по осям X/Y
- Лампа местного освещения
- Инструмент для обслуживания
