H-530А

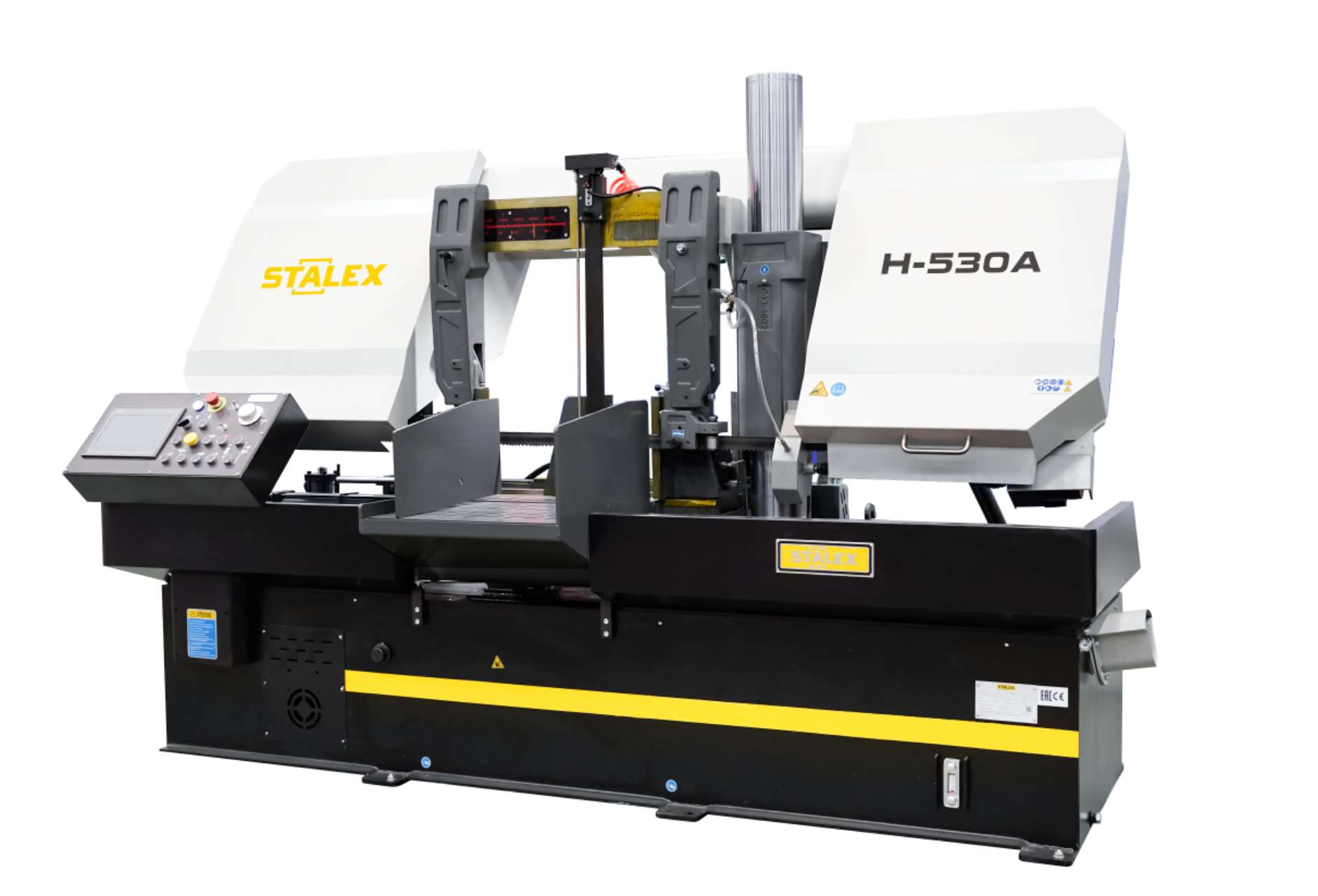

Автоматический ленточнопильный колонный станок Stalex
Характеристики
Мощность двигателя, кВт | 7,5 |
Автоматические ленточнопильные станки, предназначены для пиления труб и сплошных заготовок, максимальным диаметром круга и квадратных заготовок под углом 90°.
Колонные ленточнопильные станки имеют 2 вертикальные стойки по которым перемещается горизонтальная пильная рама, образуя жёсткий контур с высокой стабильностью реза.
Пильная рама, представляет собой стальную сварную конструкцию.
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Станок оснащен гидравлическими тисками. На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова.
Особенности:
- Произведён по стандартам СЕ
- Электрические компоненты - Siemens, Schneider, Meanwell и др.
- Мощный двигатель для эффективной резки - 7,5 кВт
- Пульт станка PLC (панель HMI + кнопочное управление), для программирования и управления режимов резания
- Гидравлическое натяжение ленточнопильного полотна
- Прижим пакетной резки (гидравлический)
- Моторизированная дисковая щётка для удаления стружки
- Автоматический конвейер для сбора стружки
- Функция подачи заготовок контролируется гидравлической системой
![]() |

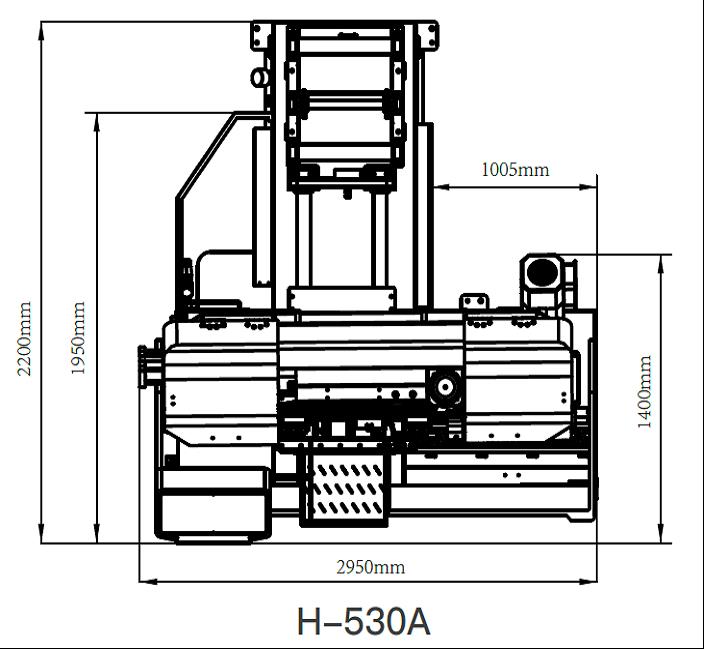

Габариты | ||||
|
Функция подачи контролируется гидравлической системой. Размер подачи измеряется магнитной шкалой и контролируется PLC. |
||||
|
Панель станка PLC (панель HMI + кнопочное управление) Управление и программирование режимов резания |
||||
|
Подающий стол /тиски подачи |
||||
|
Автоматический конвейер для сбора стружки |
||||
|
Упаковка - стрейч-пленка + паллет. Размер упаковки совпадает с размером станка
|
Наименование |
H-530A |
Стандарт CE |
+ |
Пульт станка PLC (панель HMI + кнопочное управление), для программирования и управления режимов резания |
+ |
Мощность главного двигателя |
7,5 кВт (380В, 50 Гц, 3-х фазный) |
Двигатель с регулируемой частотой вращения |
+ |
Зубчатый привод |
+ |
Мощность гидравлической станции |
1,5 кВт |
Мощность системы СОЖ |
0,135 кВт |
Вращение пилы |
90 градусов |
Блоки позиционирования полотна (перпендикулярности) |
имеют направляющие подшипники и твердосплавные пластины |
Автоматический подвод заготовок |
+ функция подачи контролируется гидравлической системой |
Тиски |
гидравлические |
Скорость резания |
20-80 м/мин (инвентор) |
Моторизированная дисковая щётка для удаления стружки |
+ |
Двойной гидравлический клапан управления подачей вниз |
+ |
Гидравлическое натяжение ленточнопильного полотна |
+ |
Автоматический конвейер для сбора стружки |
+ |
|
0-530 мм |
|
530 х 530 мм |
Прижим пакетной резки (гидравлический) |
+ |
При установке прижима для пакетной резка – макс. высота рабочей зоны уменьшается в 2 раза |
|
Пакетная резка |
270 х 2000 мм |
Длина конечной детали |
160 мм |
*Объем гидравлического бака |
70 л |
заливать 2/3 по уровню масла *используется гидравлическое масло стандартного качества (веретёнка) |
|
Объем бака для охлаждающей жидкости |
140 л |
заливать 2/3 по уровню СОЖ |
|
Рабочая высота стола (от пола до основания тисков) |
775 мм |
Габариты ленточного полотна |
41х1,3х6200 мм |
Размер станка (ДхШхВ) |
2250х3100х1950 мм |
Вес машины |
≈ 3300 кг |
Размер упаковки и кол-во мест |
1 место |
Размер упаковки совпадает с размером станка |
|
Масса нетто/брутто станка |
3050/3100 кг |
