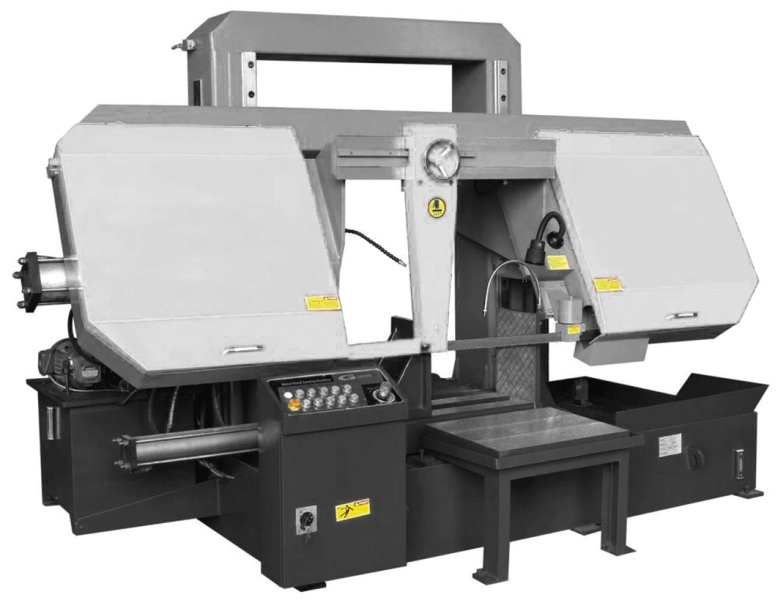

SBS-650
Гидравлический ленточнопильный колонный станок
Характеристики
Мощность двигателя, кВт | 5,5 |
Полуавтоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 650 мм и квадратной заготовки 650x650 мм под углом 90°.
Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) по которым перемещается горизонтальная пильная рама, образуя жёсткий замкнутый контур с высокой стабильностью реза.
Пильная рама, представляет собой стальную сварную конструкцию.
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Основные элементы
- Угол пиления заготовок 90°.
- Движение рамы – автоматическое

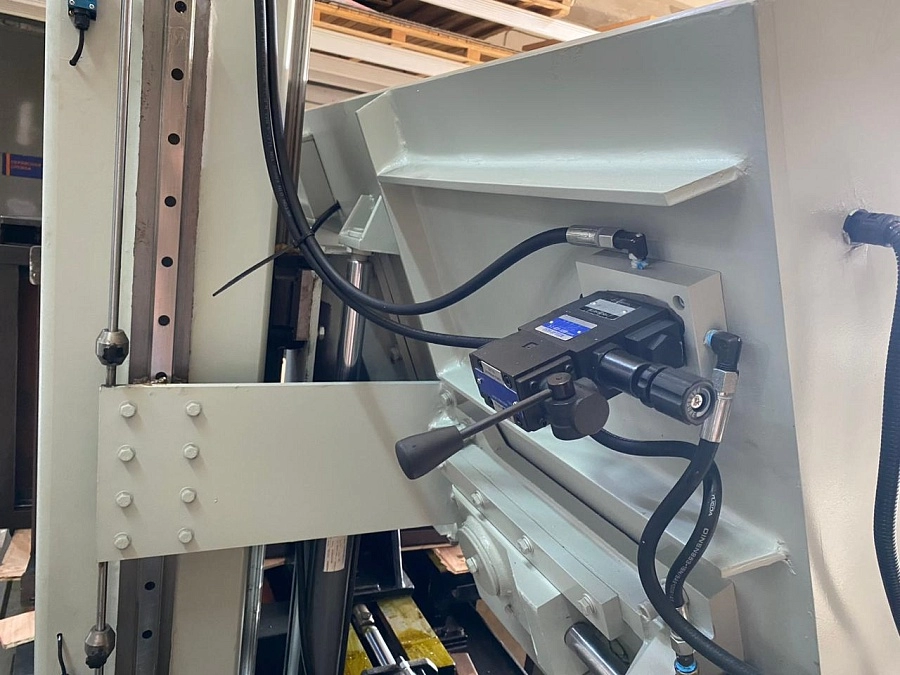

- Регулировка движения рамы – гидравлическое бесступенчатое

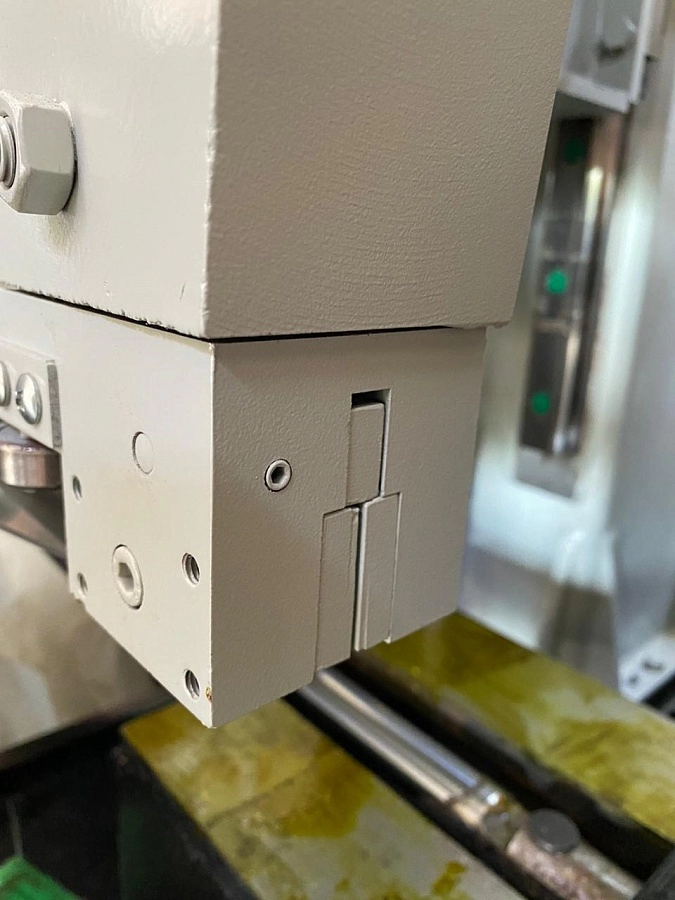

- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет блоков с подшипниками и твердосплавных пластин
- Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно
- Тиски гидравлические
- Скорость вращения полотна – 10-65 м/мин (инвентор)

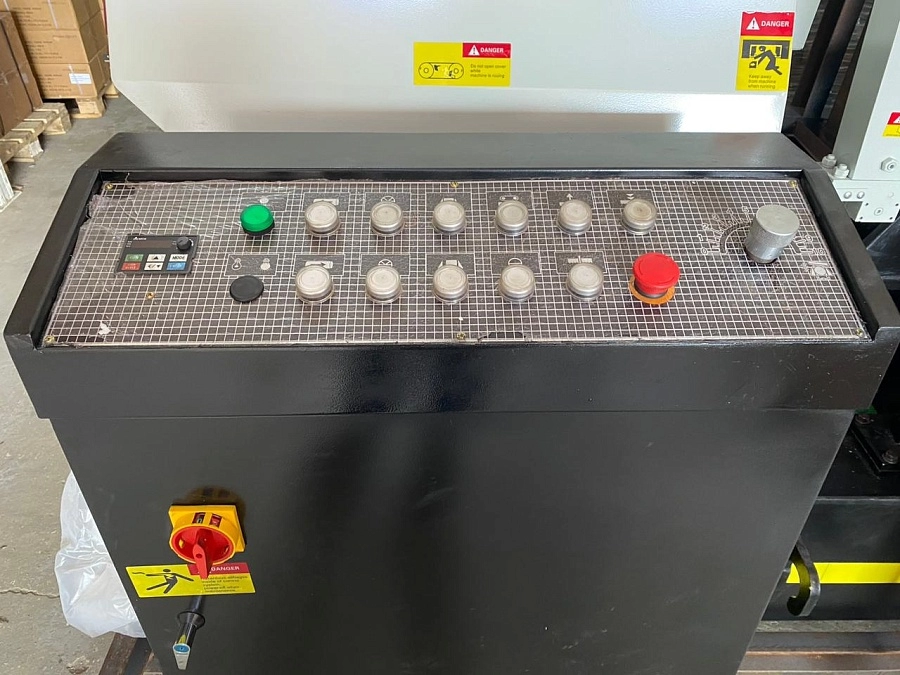

- Пульт станка

В стандартную комплектацию входит:
- Ленточное полотно 41х1,3х6860 мм установленное на станке
- Руководство
- Механическая дисковая щётка
- Лампа для освещения зоны резки
- Гидравлическое натяжение полотна + тензометр (индикатор натяжения полотна)
- Вспомогательный пластинчатый стол для выгрузки заготовок
- Механический подающий рольганг длиной 1500 мм и шириной 650 мм (в стандартной комплектации)
- Набор инструментов (набор инструмента может быть изменён в зависимости от поставки)
Дисковая щётка (работает от движения режущего полотна) |
|
||||
|
|||||
|
Гидравлическое натяжение полотна + тензометр (индикатор натяжения полотна) |
||||
|
|||||
Вспомогательный пластинчатый стол для выгрузки заготовок (в стандартной комплектации) |
|
||||
|
|||||
Механический подающий рольганг длиной 1500 мм и шириной 650 мм (в стандартной комплектации) |
|
||||
|
|||||
Набор инструментов: · крестовая отвертка (75 x 5) · шлицевая отвертка (75 x 5) · шестигранный торцевой ключ · ключ открытый (12-14, 22-24) · разводной ключ (* набор инструмента может быть изменён в зависимости от поставки) |
|
|
Stalex SBS-650 |

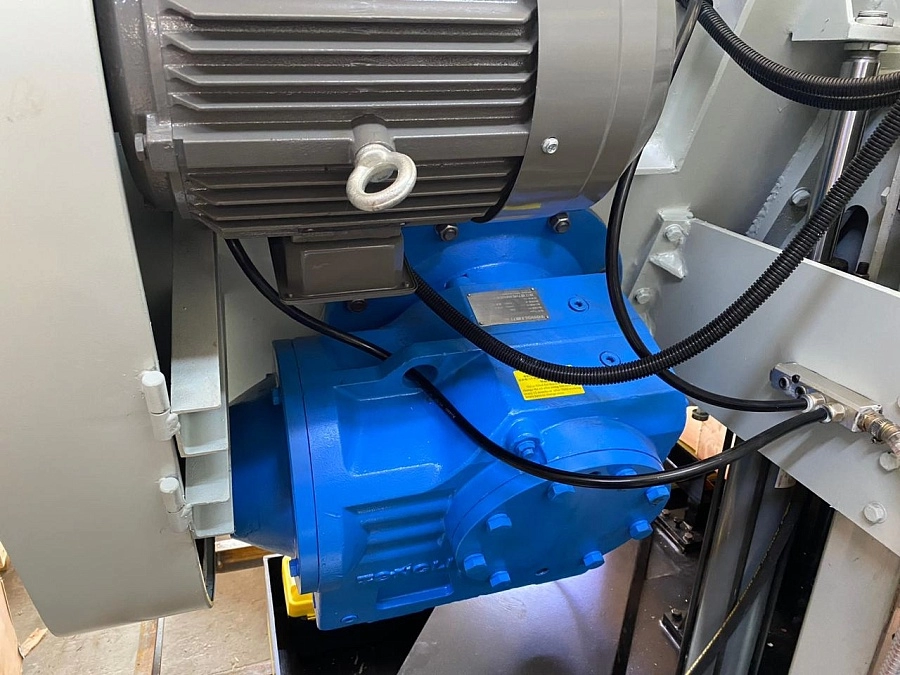

Мощность главного двигателя |
5,5 кВт (380В, 50 Гц, 3-х фазный) |

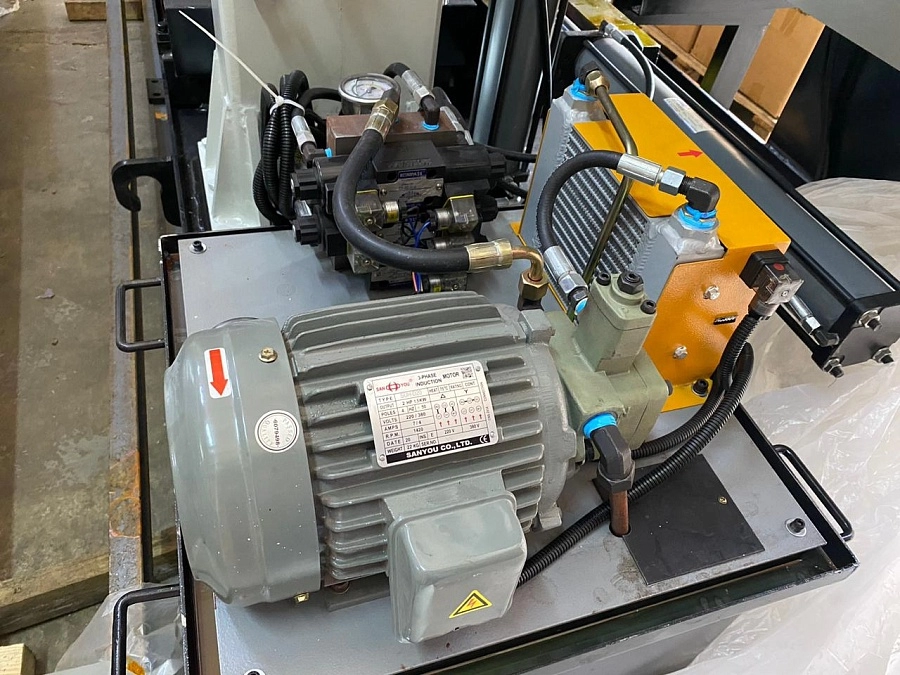

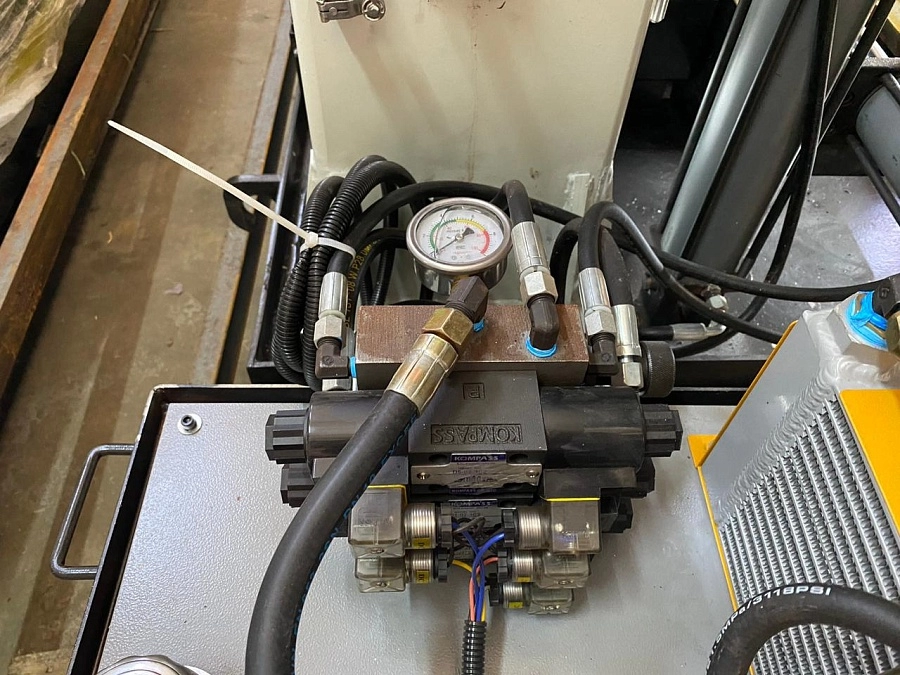

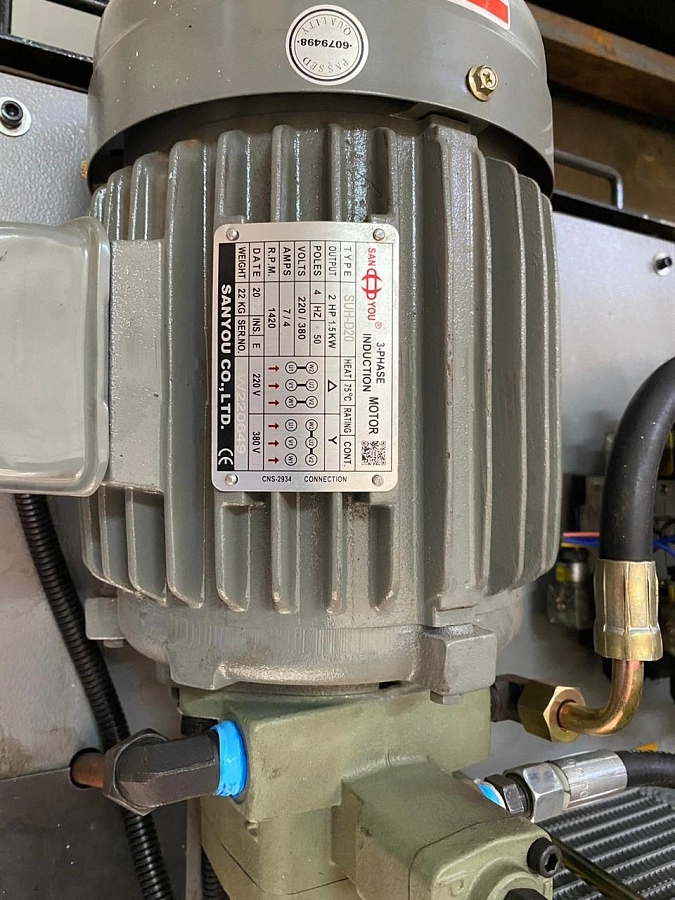

Мощность гидравлической станции |
1,5 кВт |
Мощность системы СОЖ |
0,09 кВт |
Вращение пилы |
90 градусов |
Блоки позиционирования полотна (перпендикулярности) |
имеют направляющие подшипники и твердосплавные пластины |
Тиски |
гидравлические |
Скорость резания |
10÷65 м/мин (инвентор) |
Рабочая зона |
90° |
|
650 мм |
|
650 х 650 мм |
Мин. размер зажимаемой заготовки в тисках |
100 мм |
Высота губок тисков |
340 мм |
Объем гидравлического бака |
100 л |
Объем бака для охлаждающей жидкости |
120 л |
Рабочая высота стола (от пола до основания тисков) |
510 мм |
Габариты ленточного полотна |
41х1,3х6860 мм |
Лампа для освещения зоны резки |
+ |
Дисковая щётка (работает от движения режущего полотна) |
+ |
Гидравлическое натяжение полотна + тензометр (индикатор натяжения полотна) |
+ |
Общие размеры станка (ДхШхВ) |
3300х1780х2250 мм |
Вспомогательный пластинчатый стол для выгрузки заготовок |
в стандартной комплектации |
Механический подающий рольганг длиной 1500 мм и шириной 650 мм |
в стандартной комплектации |
Упаковка станка |
один железный поддон стрейч плёнка |
Вес нетто/брутто |
3200/3300 кг |
Страна производитель |
Китай |
Гарантия |
12 месяцев |
- Станок
- Ленточное полотно 41х1,3х6860 мм установленное на станке
- Инструкция
- Механическая дисковая щётка для очистки стружки
- Система СОЖ
