BS-128HDRA

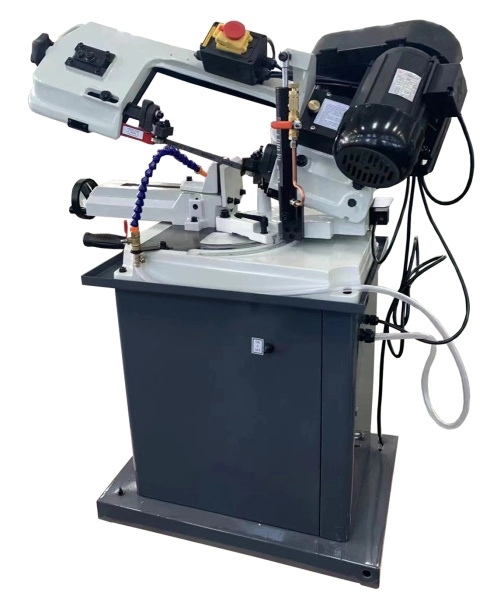

Ленточнопильный станок STALEX
Характеристики
Мощность двигателя, кВт | 0.55 |
Напряжение питания, В | 220 |
На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра.
Модель Stalex BS-128HDR/BS-128HDRA предназначена для пиления заготовок под различными углами на небольшом производстве, в вспомогательных участках, а также в бытовом использовании и в мастерских. Подъём пильной рамы и зажим заготовки осуществляется оператором вручную. Скорость опускания пильной рамы, регулируется гидравликой. Простая конструкция с ременным приводом делает станок простым в эксплуатации. Удобная, быстро перестраиваемая система регулировки позволяет с минимальными потерями времени переходить на пиление различных размеров под разными углами -45° 0° +45° +60° (для работы с заготовками под углом -45° необходимо сместить тиски.
Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Поскольку станок Stalex BS-128HDRA открывает линейку станков с гидроразгрузкой – он схож параметрами резки с ручными станками, это пиление не крупных заготовок (профили, уголки, трубы). Станки таких размеров, для обработки заготовок профилей малого сечения как правило не комплектуются СОЖ или комплектуются дополнительной опцией – в нашем случае модель BS-128HDRA имеет систему СОЖ в стандартной комплектации.
Пильную раму возможно установить в вертикальном положении - для резки небольших изделий из дерева, пластмассы и других заготовок из мягких материалов (для которых не требуется фиксация в тисках во время пиления) при этом станок обязательно должен крепиться к полу.
Невысокая стоимость и отличные технические характеристики делают эти машины наиболее популярными у различных категорий потребителей.
|
Пильную раму возможно установить в вертикальном положении - для резки небольших изделий из дерева, пластмассы и других заготовок из мягких материалов (для которых не требуется фиксация в тисках во время пиления), при этом станок обязательно должен крепиться к полу. В стандартной комплектации имеется небольшой стол для ручной подачи заготовок, который крепится к раме в вертикальном положении. |
|||||
![]() |
Удобная, быстро перестраиваемая система регулировки позволяет с минимальными потерями времени переходить на пиление различных размеров под разными углами -45° 0° +45° +60° (для работы с заготовками под углом минус 45° необходимо сместить тиски).
|
|||||
|
На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Гидроцилиндр имеет переключатель вкл./выкл. гидравлической системы и плавную регулировку опускания рамы верхним маховиком на дроссельном клапане. |
|||||
|
Выравнивание полотна 13мм (12,7мм) с помощью подшипников. |
|||||
|
Кнопка вкл./выкл. размещена на раме станка |
|||||
|
Клиноременная передача
|
|||||
|
Датчик отключения станка в нижнем положении рамы |
|||||
|
Шильдик станка |
|||||
|
Шильдик мотора |
|||||
|
Поворот рамы на угол 45° Мерный упор 250 мм |
|||||
|
В комплекте со станком поставляется стол для вертикального пиления и упор для крепления стола. |
Модель Stalex BS-128HDRA |
|
Артикул |
388005A |
Вращение пилы |
-45° 0° +45° +60° в обе стороны |
|
128 мм |
|
128х150 мм |
|
95 мм |
|
75х95 мм |
|
44 мм |
|
44х56 мм |
![]() |
90 мм |
![]() |
75х90 мм |
Скорость вращения полотна |
3 скорости; 20-29-50 метр/мин |
Размер полотна |
1638x0.6x12.5 мм |
Подача пильной рамы |
гидравлика |
Зажим заготовки |
в ручном режиме |
Мощность двигателя |
550 Вт. (1 фазный) |
Мощность охлаждающего насоса СОЖ |
45 Вт; расход - 5 л/мин |
Объём бака СОЖ |
7л |
Питание |
1фаза, 220 вольт 50Гц. |
Привод |
Клиноременной |
Размер упаковки |
960х540х1200 мм |
Масса нетто/брутто |
90/110 кг |
Производство |
Китай |
Гарантия |
1 год |
Станок используется в основном для работы с заготовками из низкоуглеродистой и углеродистой стали, т.к. станок оснащён и укомплектован стандартным полотном 13 мм М42. Это позволяет работать с небольшими заготовками из разных материалов, но для работы со средними заготовками с хорошей эффективностью реза и стойкости – необходимо правильно подбирать используемый материал.
На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра.
Модель Stalex BS-128HDR/BS-128HDRA предназначена для пиления заготовок под различными углами на небольшом производстве, в вспомогательных участках, а также в бытовом использовании и в мастерских. Подъём пильной рамы и зажим заготовки осуществляется оператором вручную. Скорость опускания пильной рамы, регулируется гидравликой. Простая конструкция с ременным приводом делает станок простым в эксплуатации. Удобная, быстро перестраиваемая система регулировки позволяет с минимальными потерями времени переходить на пиление различных размеров под разными углами -45° 0° +45° +60° (для работы с заготовками под углом -45° необходимо сместить тиски.
Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Поскольку станок Stalex BS-128HDRA открывает линейку станков с гидроразгрузкой – он схож параметрами резки с ручными станками, это пиление не крупных заготовок (профили, уголки, трубы). Станки таких размеров, для обработки заготовок профилей малого сечения как правило не комплектуются СОЖ или комплектуются дополнительной опцией – в нашем случае модель BS-128HDRA имеет систему СОЖ в стандартной комплектации.
Пильную раму возможно установить в вертикальном положении - для резки небольших изделий из дерева, пластмассы и других заготовок из мягких материалов (для которых не требуется фиксация в тисках во время пиления) при этом станок обязательно должен крепиться к полу.
Невысокая стоимость и отличные технические характеристики делают эти машины наиболее популярными у различных категорий потребителей.
|
Пильную раму возможно установить в вертикальном положении - для резки небольших изделий из дерева, пластмассы и других заготовок из мягких материалов (для которых не требуется фиксация в тисках во время пиления), при этом станок обязательно должен крепиться к полу. В стандартной комплектации имеется небольшой стол для ручной подачи заготовок, который крепится к раме в вертикальном положении. |
|||||
![]() |
Удобная, быстро перестраиваемая система регулировки позволяет с минимальными потерями времени переходить на пиление различных размеров под разными углами -45° 0° +45° +60° (для работы с заготовками под углом минус 45° необходимо сместить тиски).
|
|||||
|
На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Гидроцилиндр имеет переключатель вкл./выкл. гидравлической системы и плавную регулировку опускания рамы верхним маховиком на дроссельном клапане. |
|||||
|
Выравнивание полотна 13мм (12,7мм) с помощью подшипников. |
|||||
|
Кнопка вкл./выкл. размещена на раме станка |
|||||
|
Клиноременная передача
|
|||||
|
Датчик отключения станка в нижнем положении рамы |
|||||
|
Шильдик станка |
|||||
|
Шильдик мотора |
|||||
|
Поворот рамы на угол 45° Мерный упор 250 мм |
|||||
|
В комплекте со станком поставляется стол для вертикального пиления и упор для крепления стола. |
