BSМ-220GV
Станок ленточнопильный Stalex

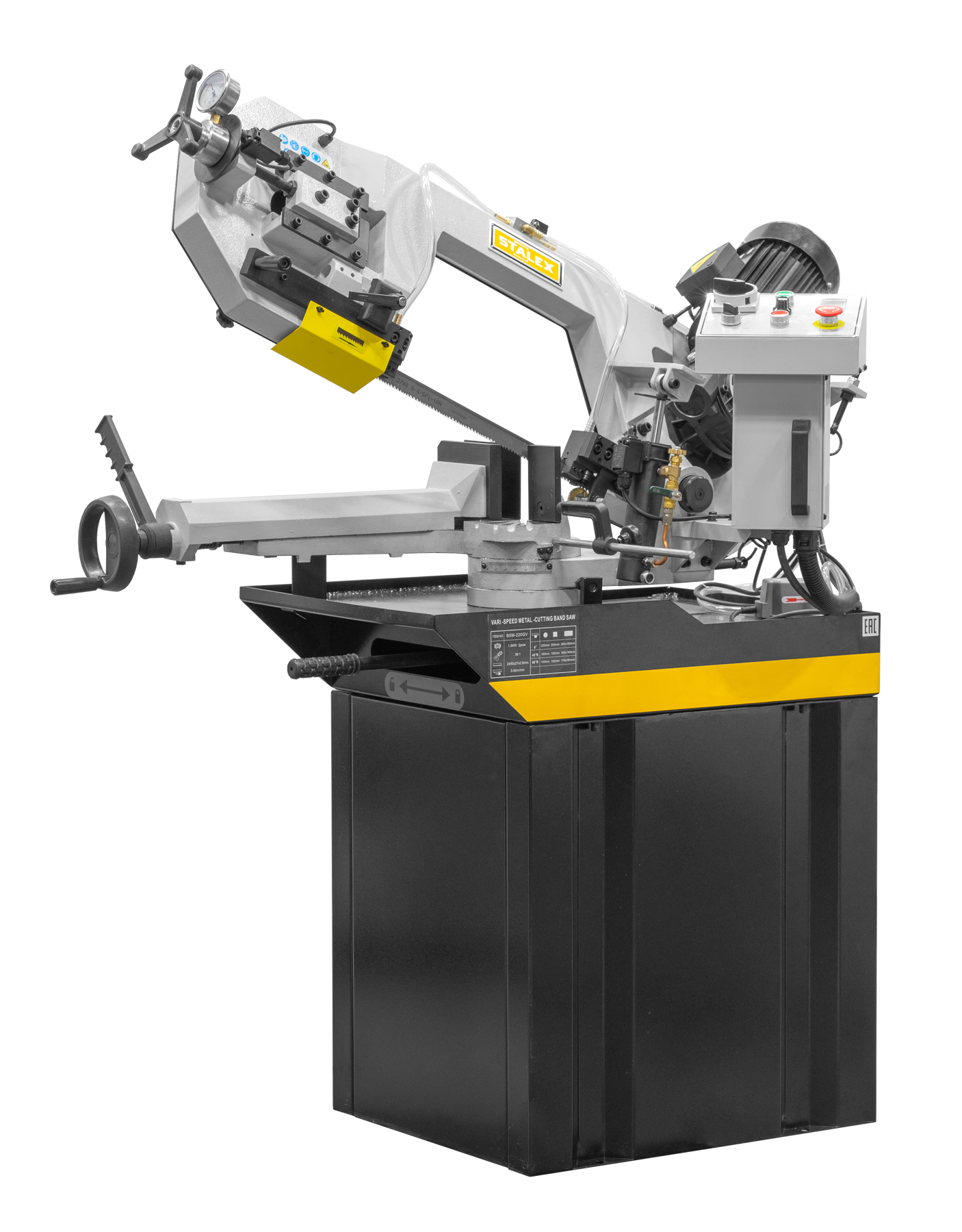

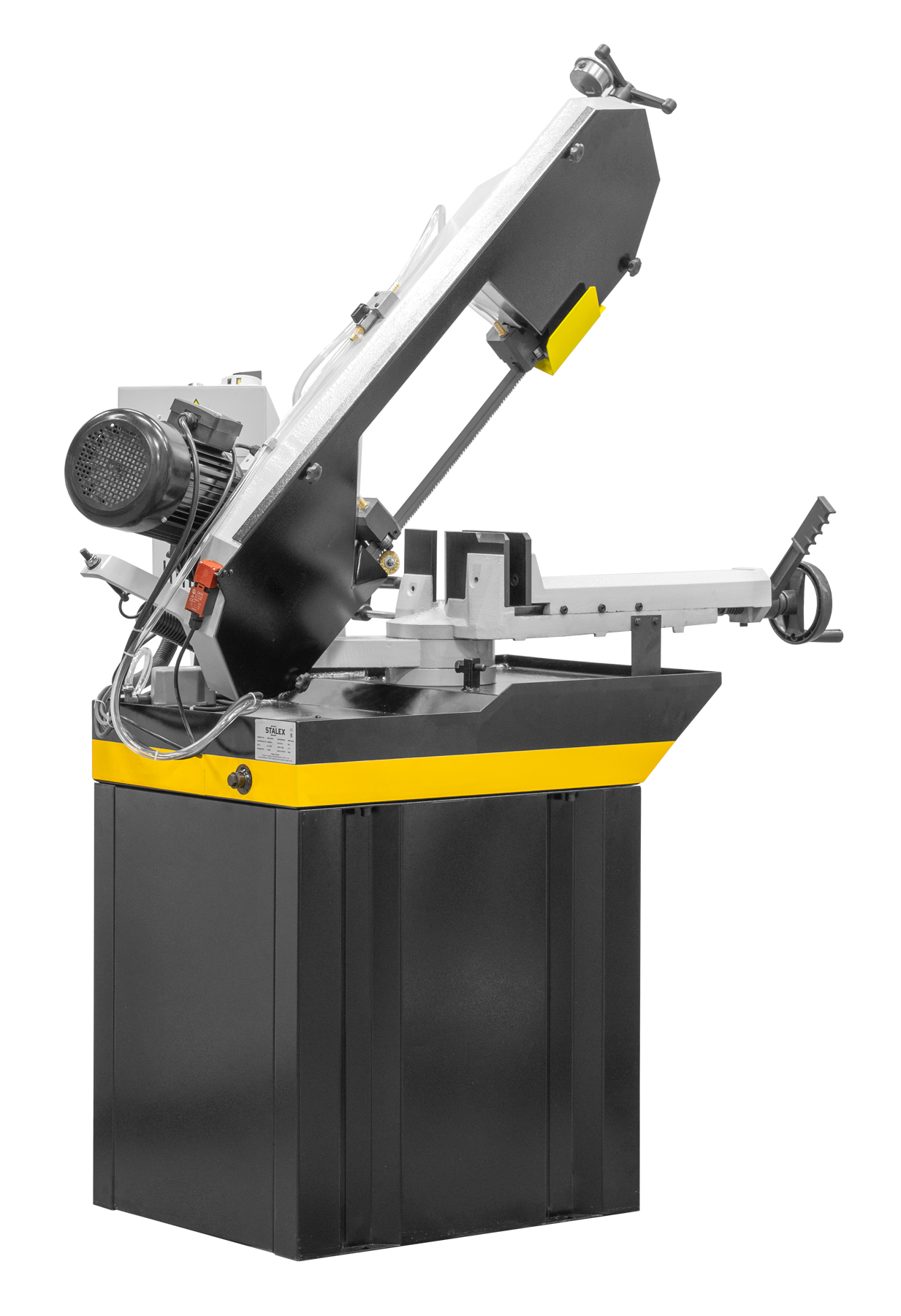

Станок Stalex BSM-220GV позволяет делать распилы заготовок диаметром до 220мм.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.
Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.
Рама станка опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки и обеспечивающий оптимальные режимы распила.
Модель имеет быстрорегулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие системы СОЖ в стандартной комплектации – позволяет добиться высокой производительности.
Основные элементы cтанка Stalex BSM-220GV:
- Поворотный стол с возможность поворота 0°…+45°…+60º, регулировка угла поворота вдоль шкалы
- Литая чугунная рама гарантирует жесткость станка и гасит вибрации
- Опускание рамы осуществляется под собственным весом
- Гидравлический цилиндр для автоматической бесступенчатой резки / плавная регулировка скорости опускания рамы (подвод и рабочий ход)
- Зубчатый привод – закалённая и бронзовая зубчато-винтовая передача (червяная передача 18:1)
- Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы, бак 15,2 литра.
- Точность движения ленты обеспечивается за счет твёрдосплавных пластин и роликовых подшипников

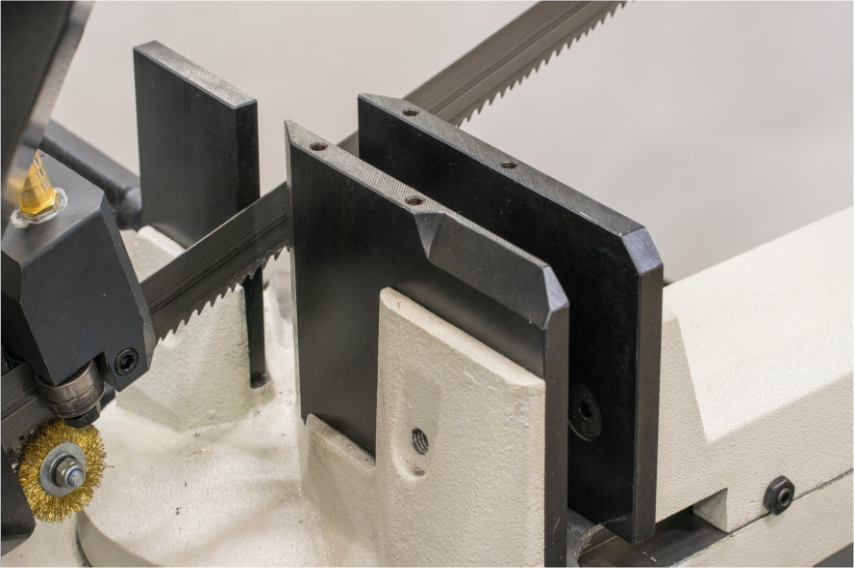

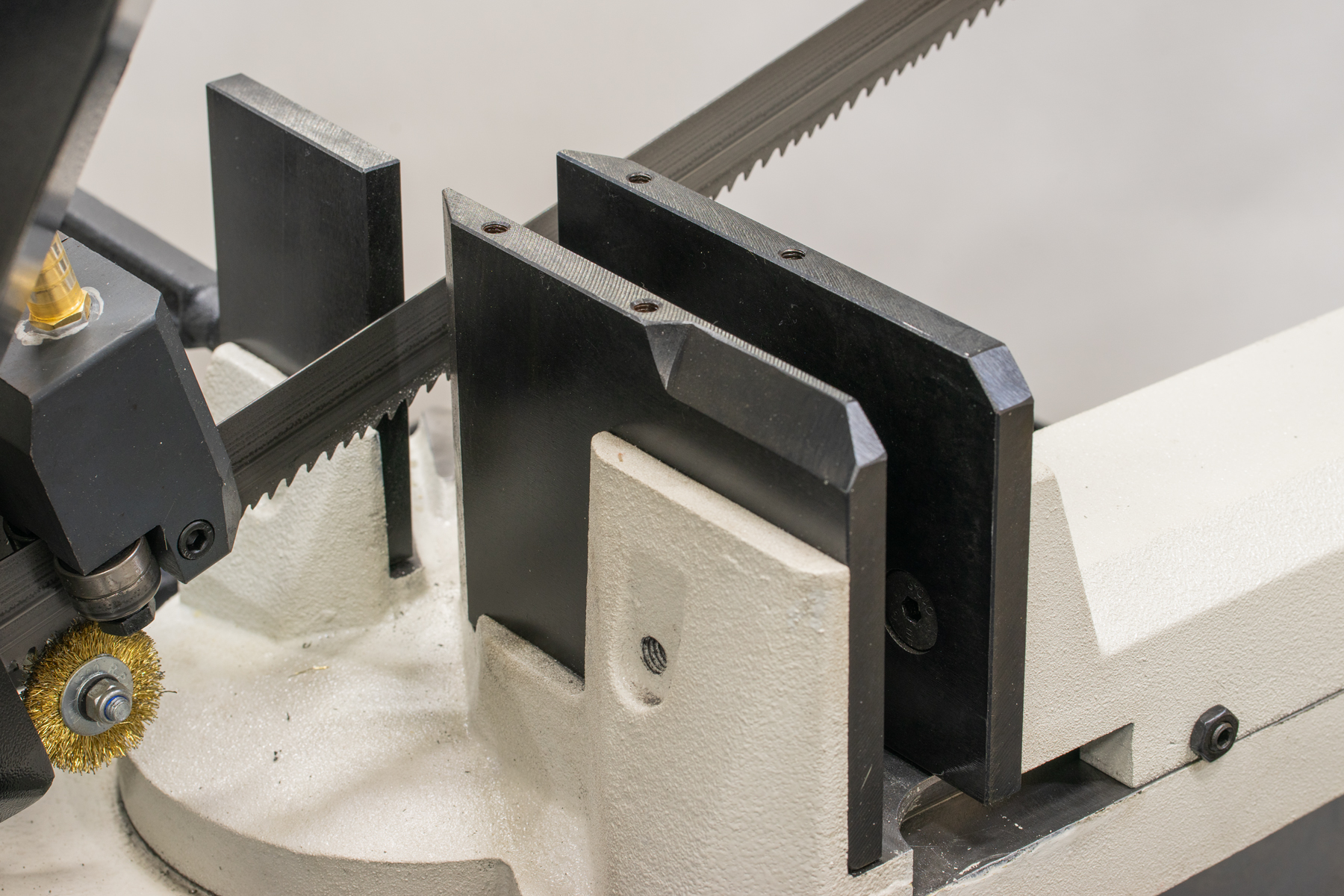

- Тиски с системой быстрого отвода (тиски оснащены рычагом быстрой доводки тисков)
Стандартная комплектация для Stalex BSM-220GV:
- Подвижная направляющая с роликовыми подшипниками натяжения полотна
- Перепускной клапан плавная регулировка опускания пильной рамы
- Тиски с ручным зажимом, и рычагом быстрой доводки
- Скорость вращения пилы, плавная регулировка скорости 5-90 м/мин
- Трёх лучевой маховик механического натяжения ленты
- Датчик контроля натяжения полотна – тензометр
- Защита – датчик на обрыв полотна (остановка станка) / датчики при открытии кожуха рамы (остановка станка)
- Мерный упор 300 мм

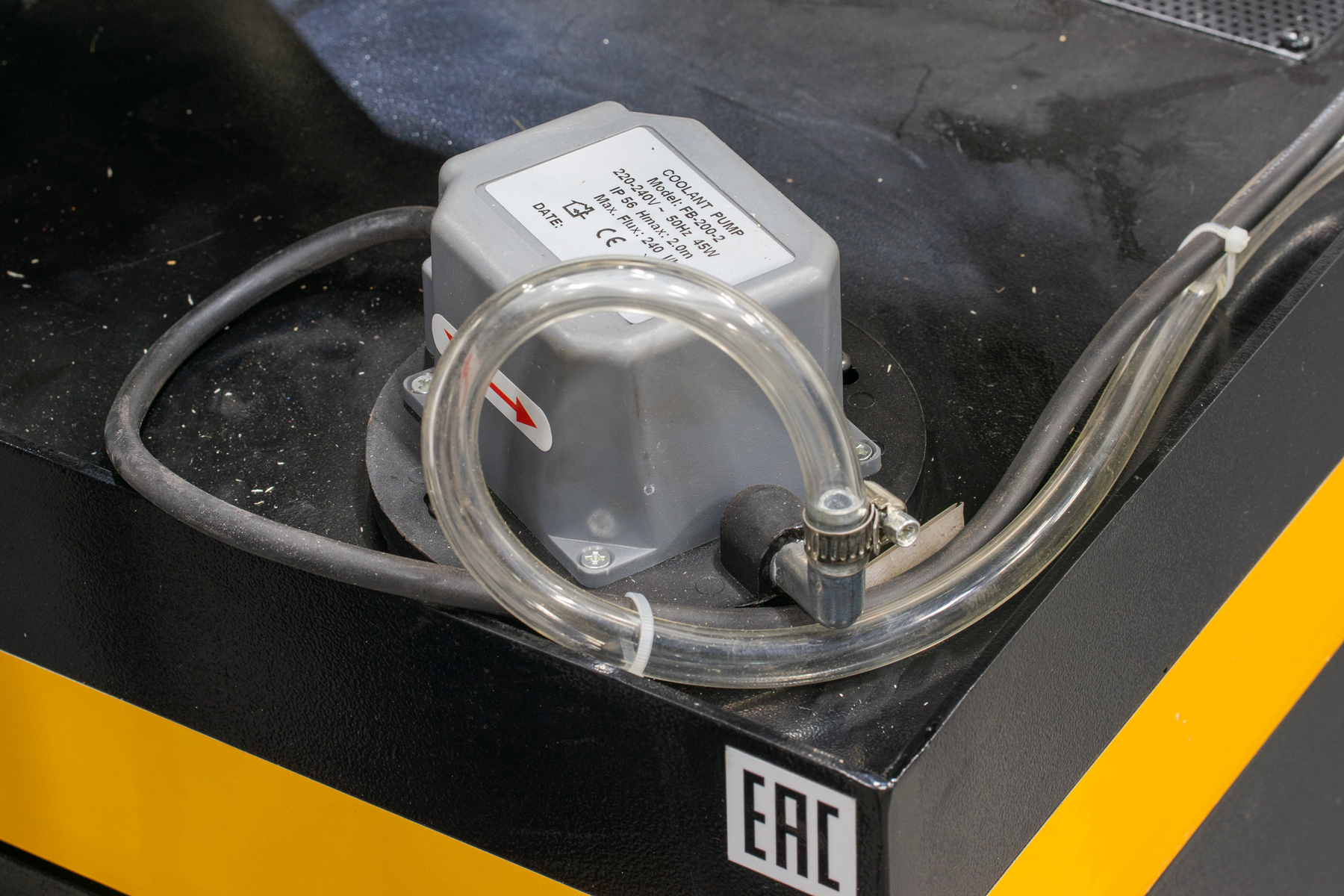

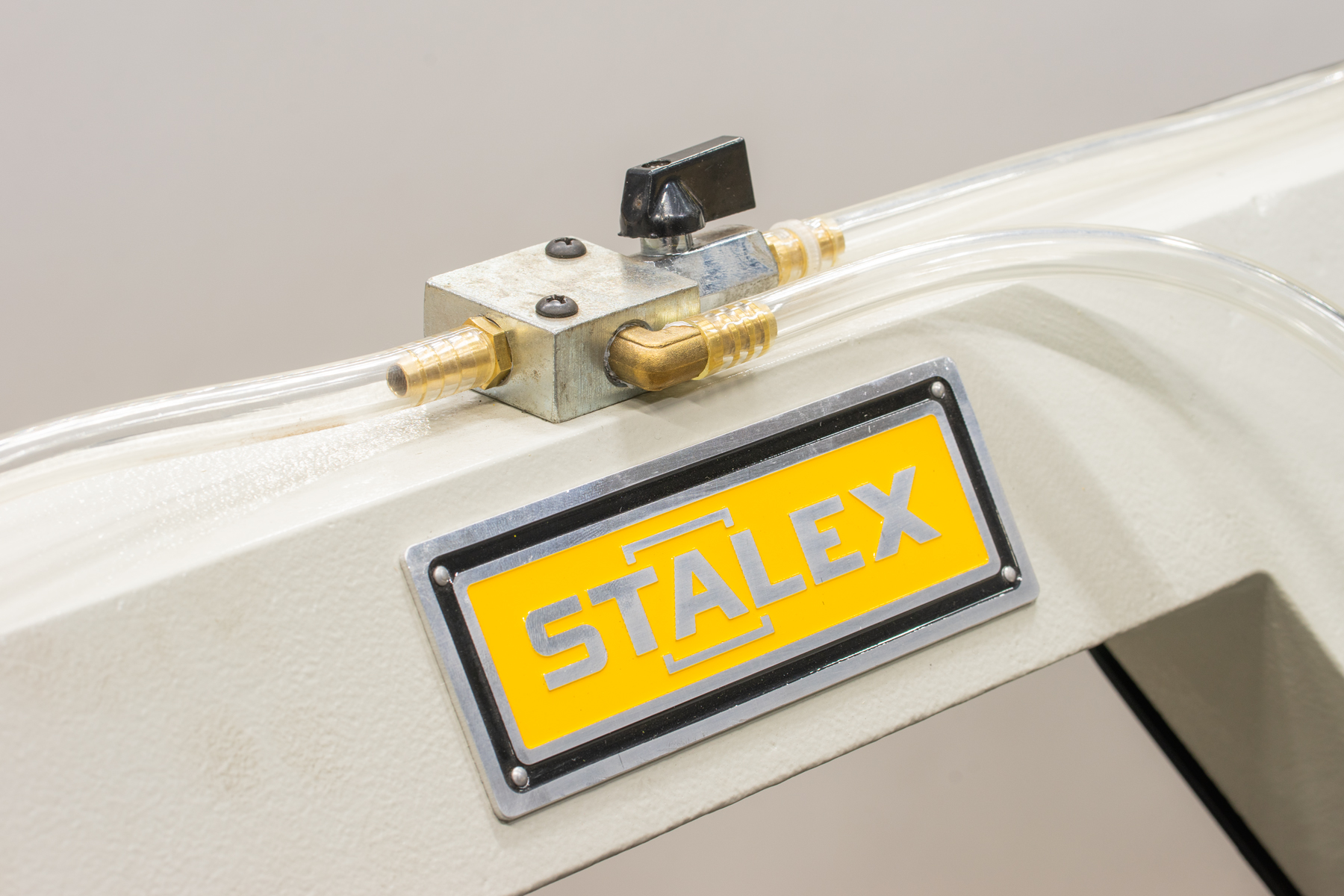

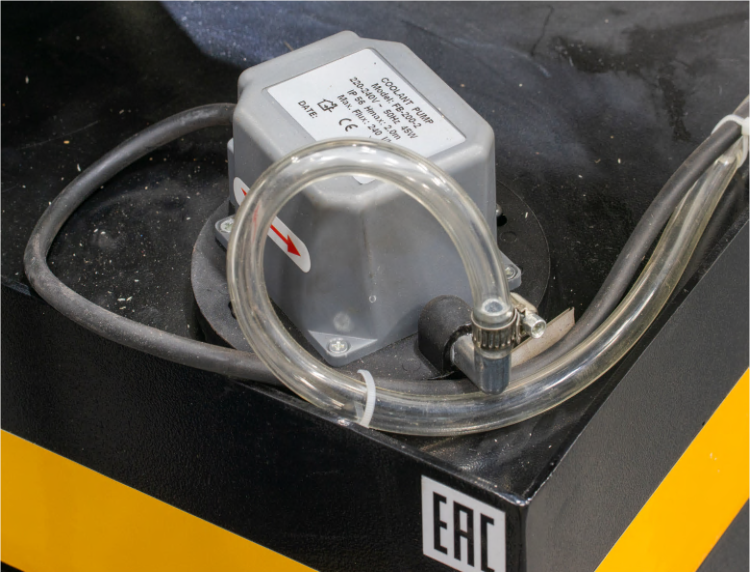

- Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
- Пила ленточная квалитет М42
|

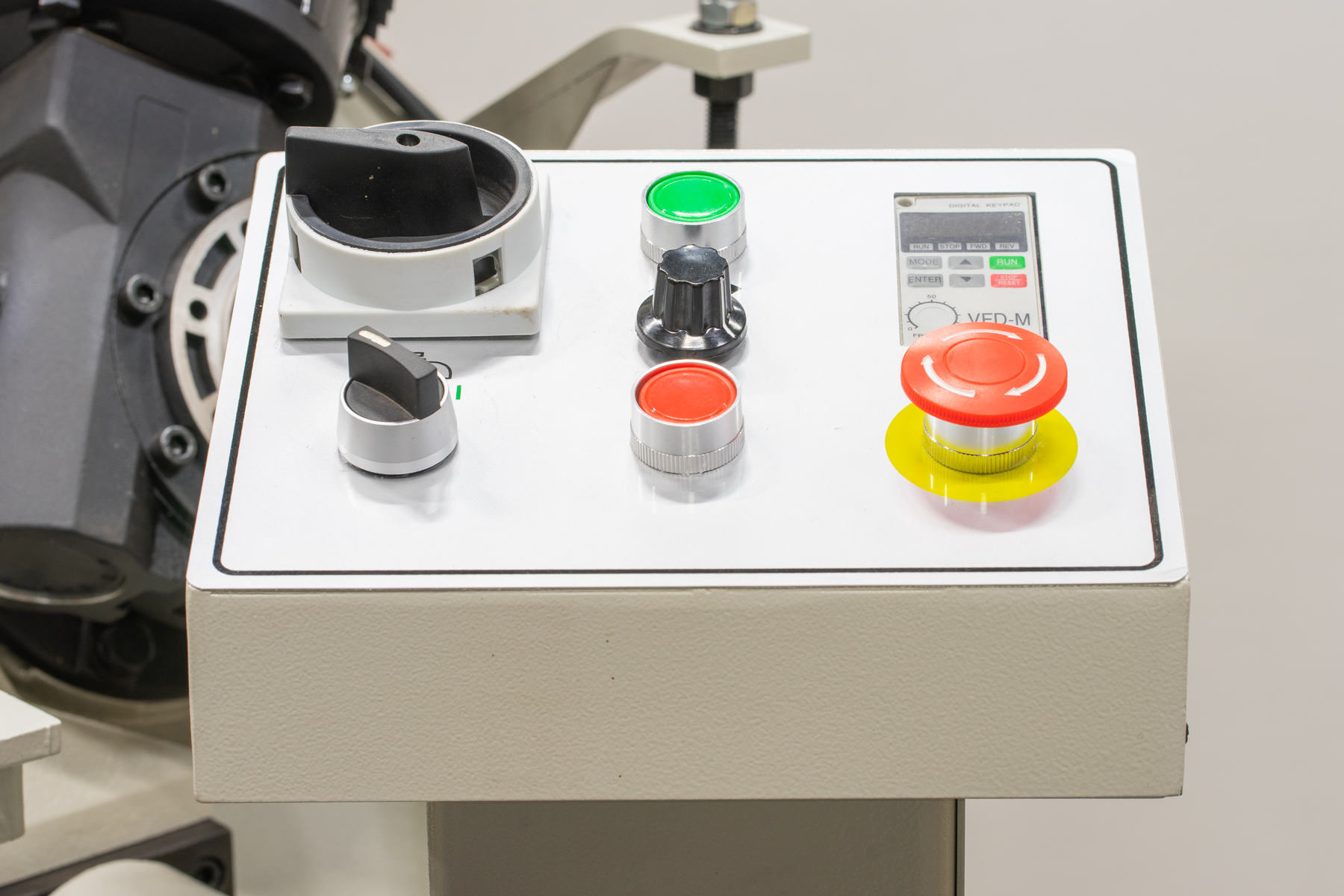

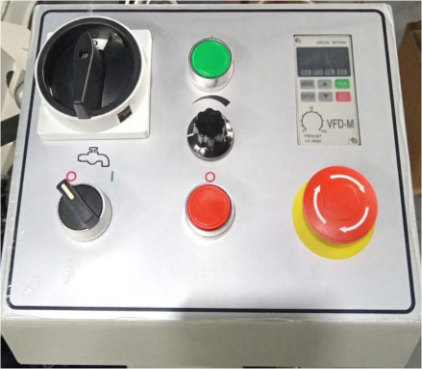

Панель управления - Переключатель включения станка - Индикатор включения станка - Маховик регулировки скорости резания 5-90 м/мин - Цифровой индикатор скорости резания - Переключатель системы СОЖ - Кнопка выключения станка - Общая кнопка стоп
|
||||
|
Передаточное отношение - 18:1 (передаточные отношения определяют нагрузку на двигатель, что влияет на максимальную скорость) |
||||
|

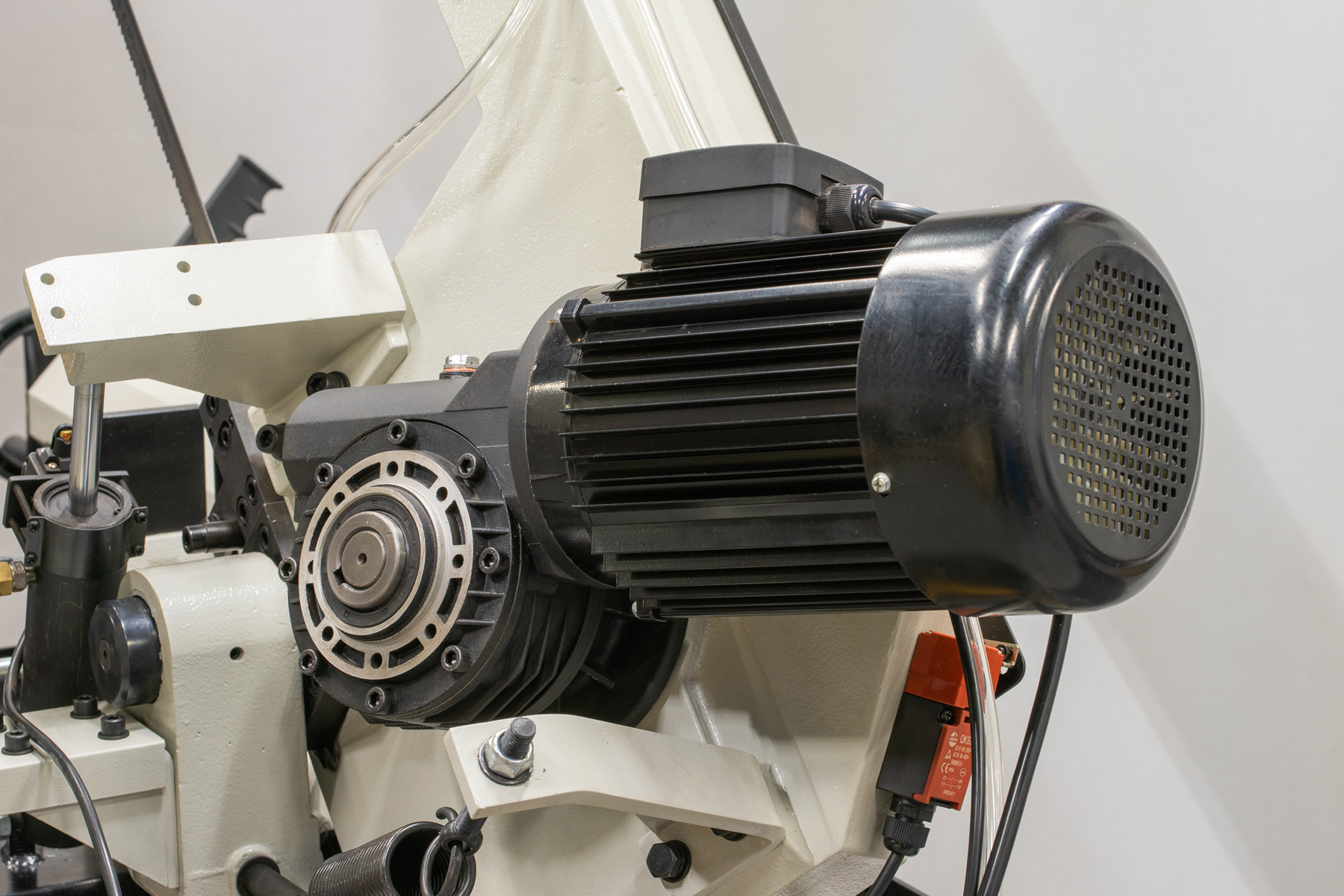

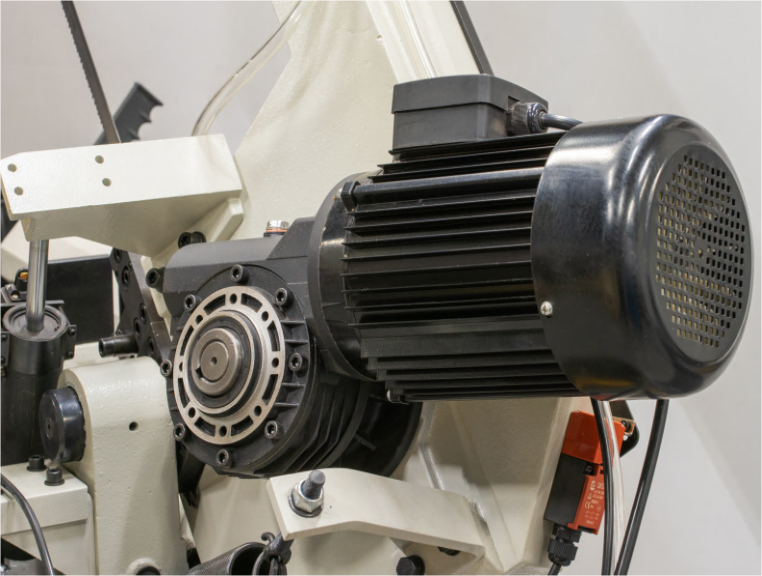

Зубчатый привод
|
||||
|

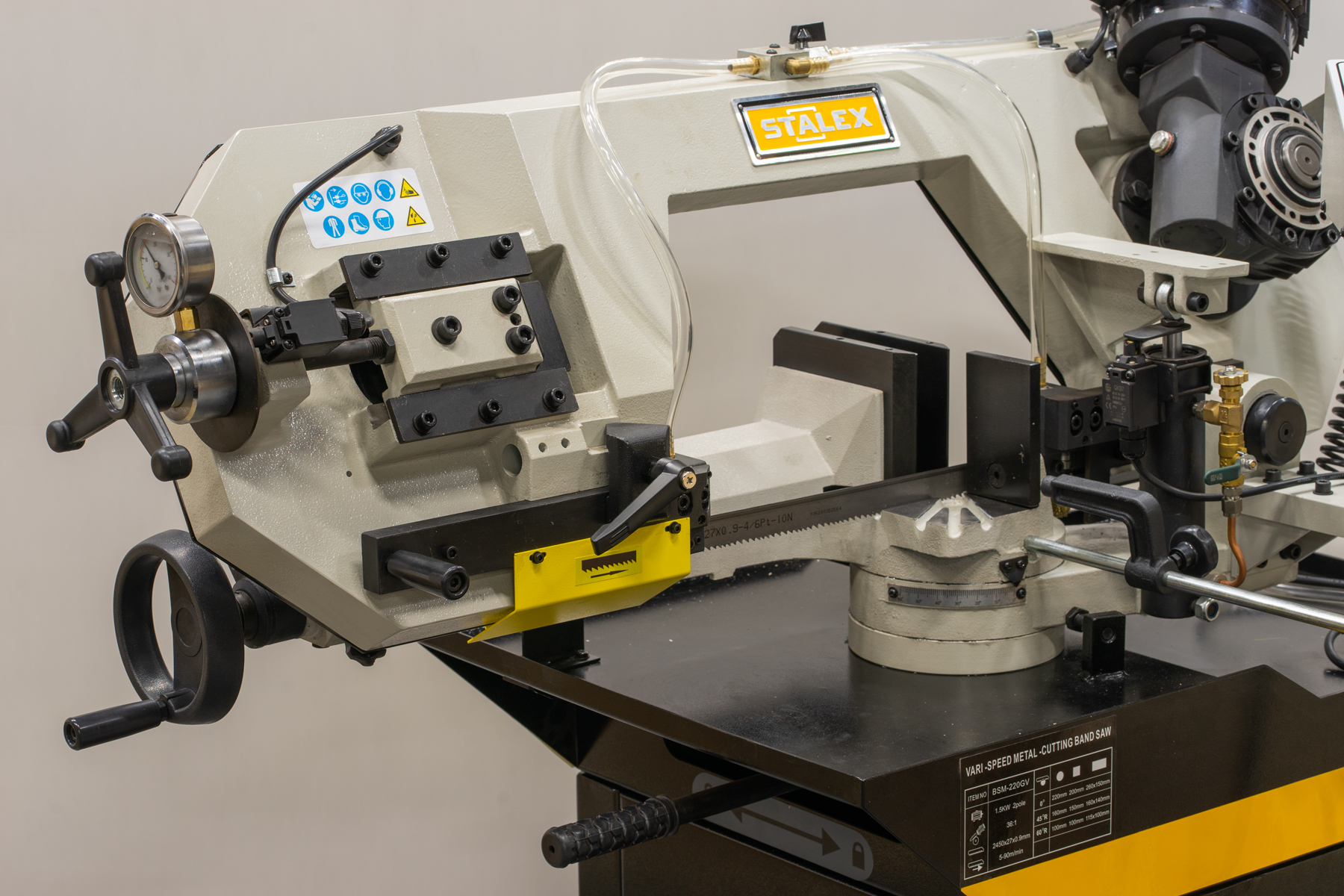

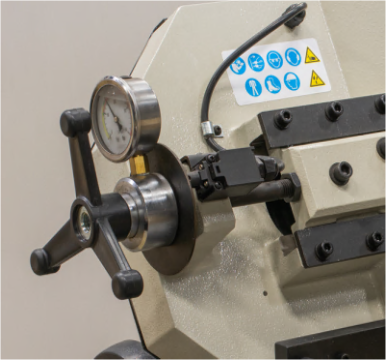

Маховик ручного натяжения ленты + датчик контроля натяжения полотна (тензометр) + датчик на обрыв полотна (остановка станка)
|
||||
![]() |

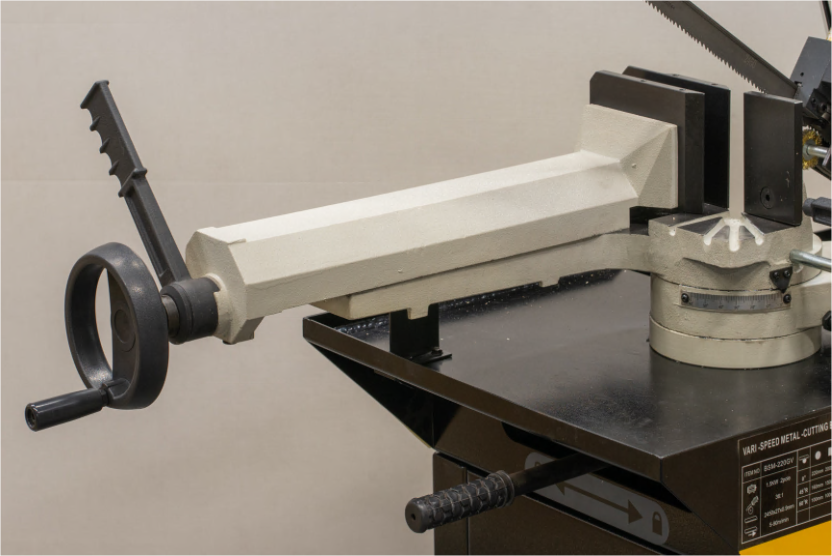

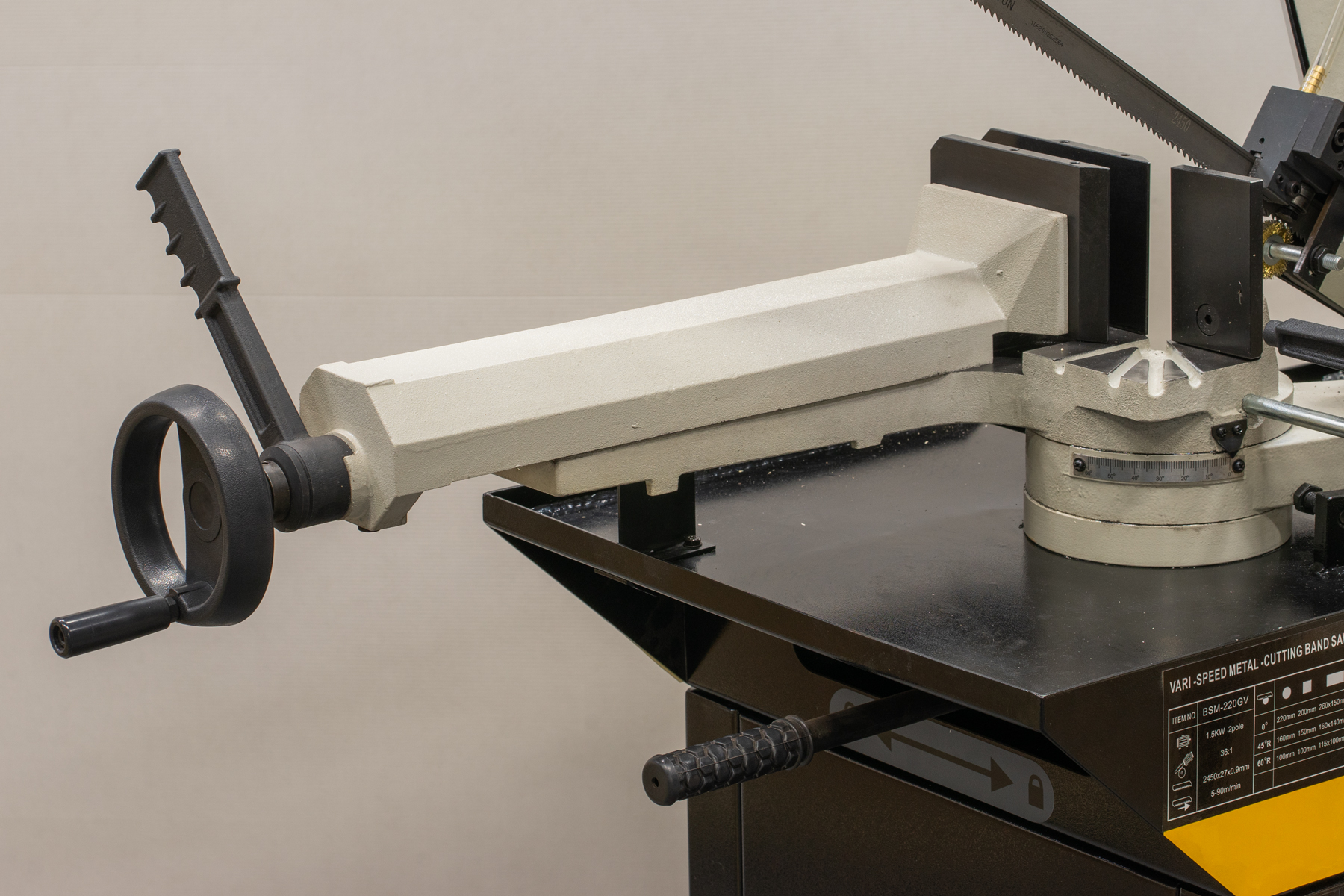

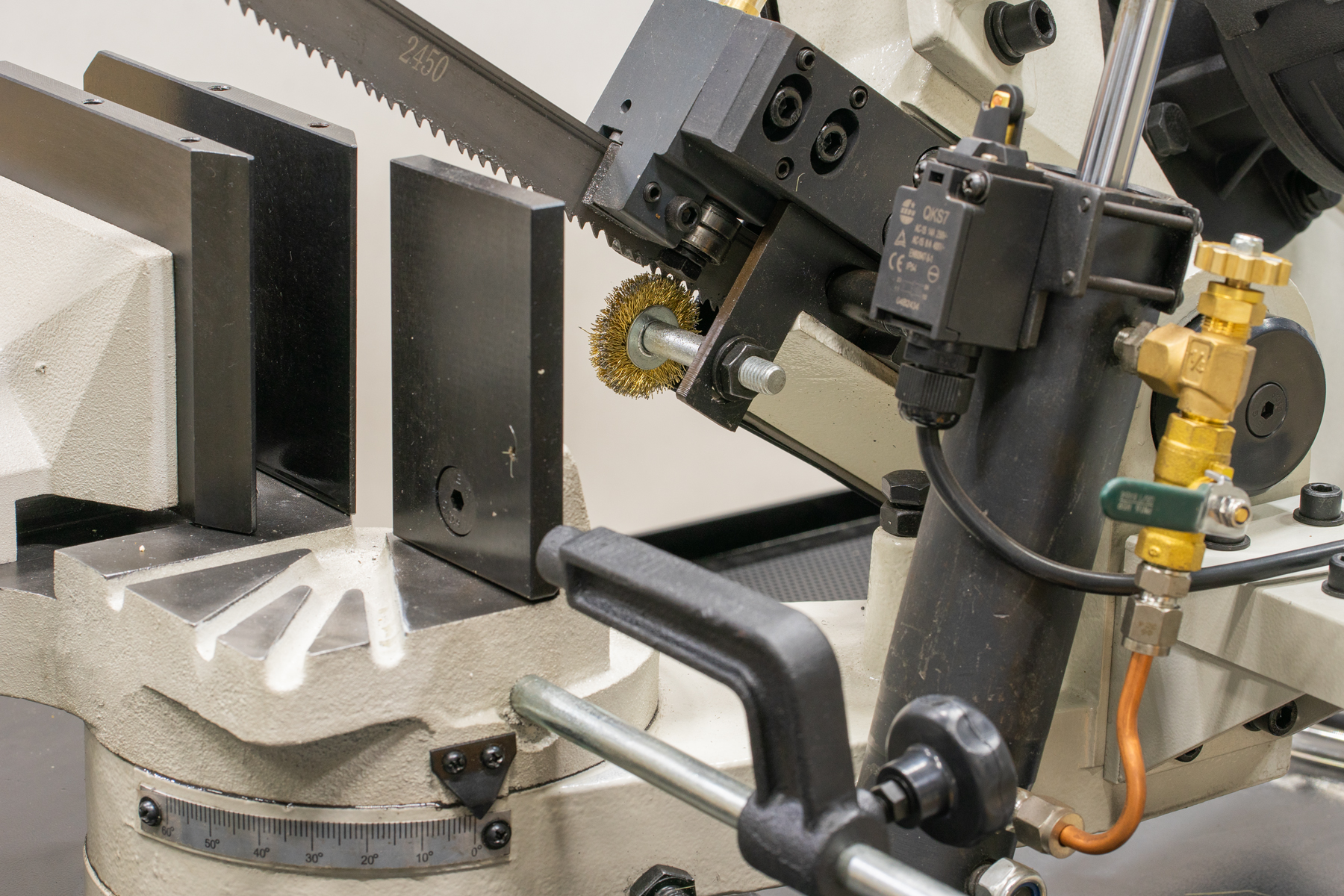

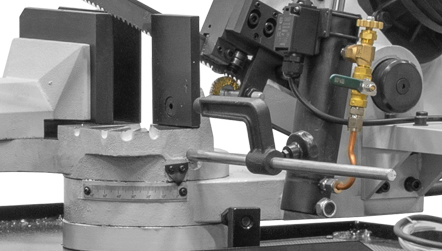

Маховик тисков и рычаг быстрой доводки |
||||
![]() |
Мерный упор 300 мм |
||||
![]() |

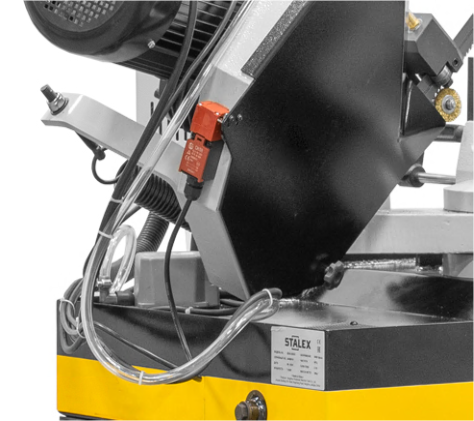

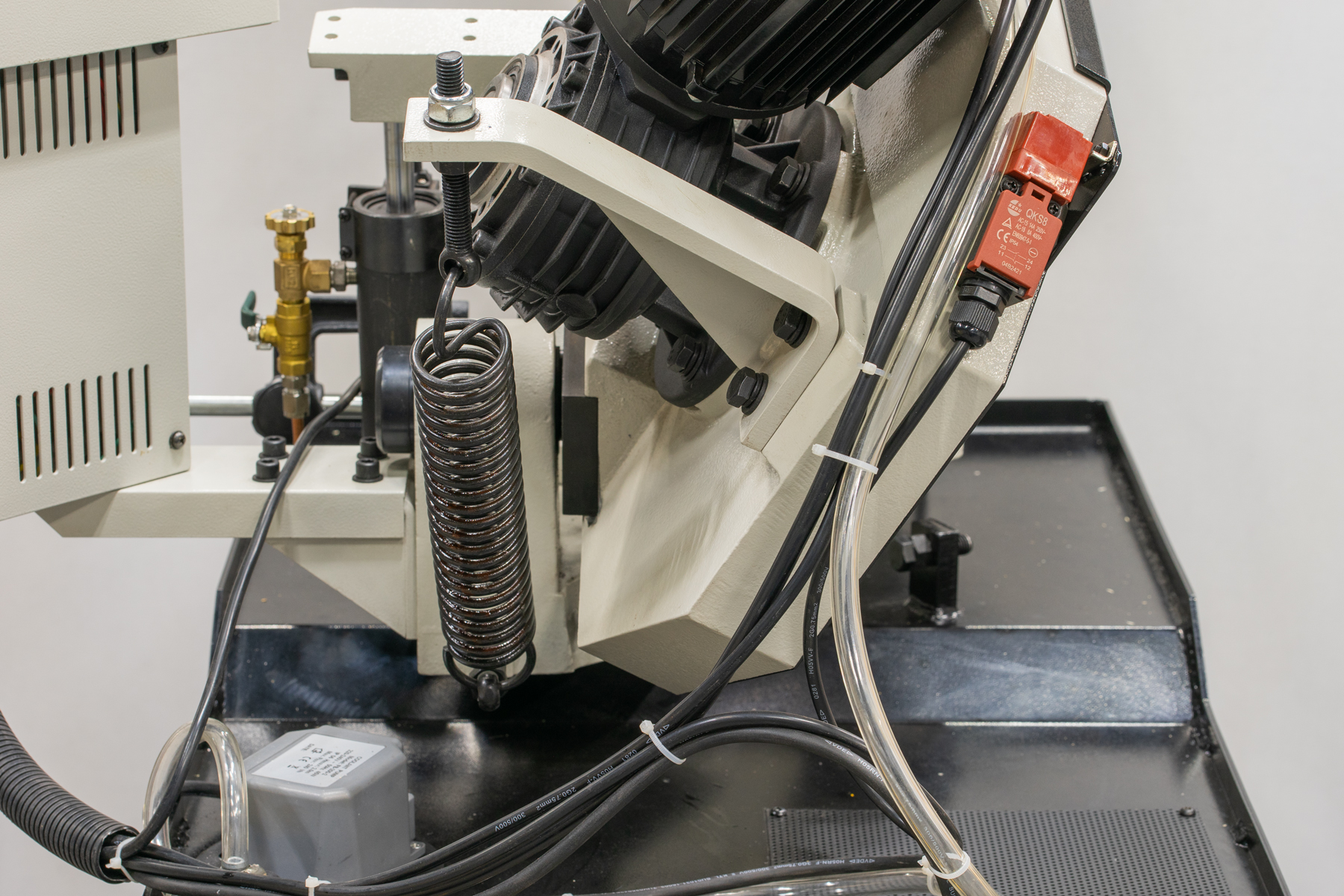

Датчик при открытии кожуха рамы (остановка станка) |
||||
![]() |

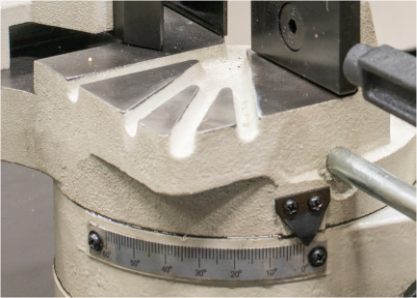

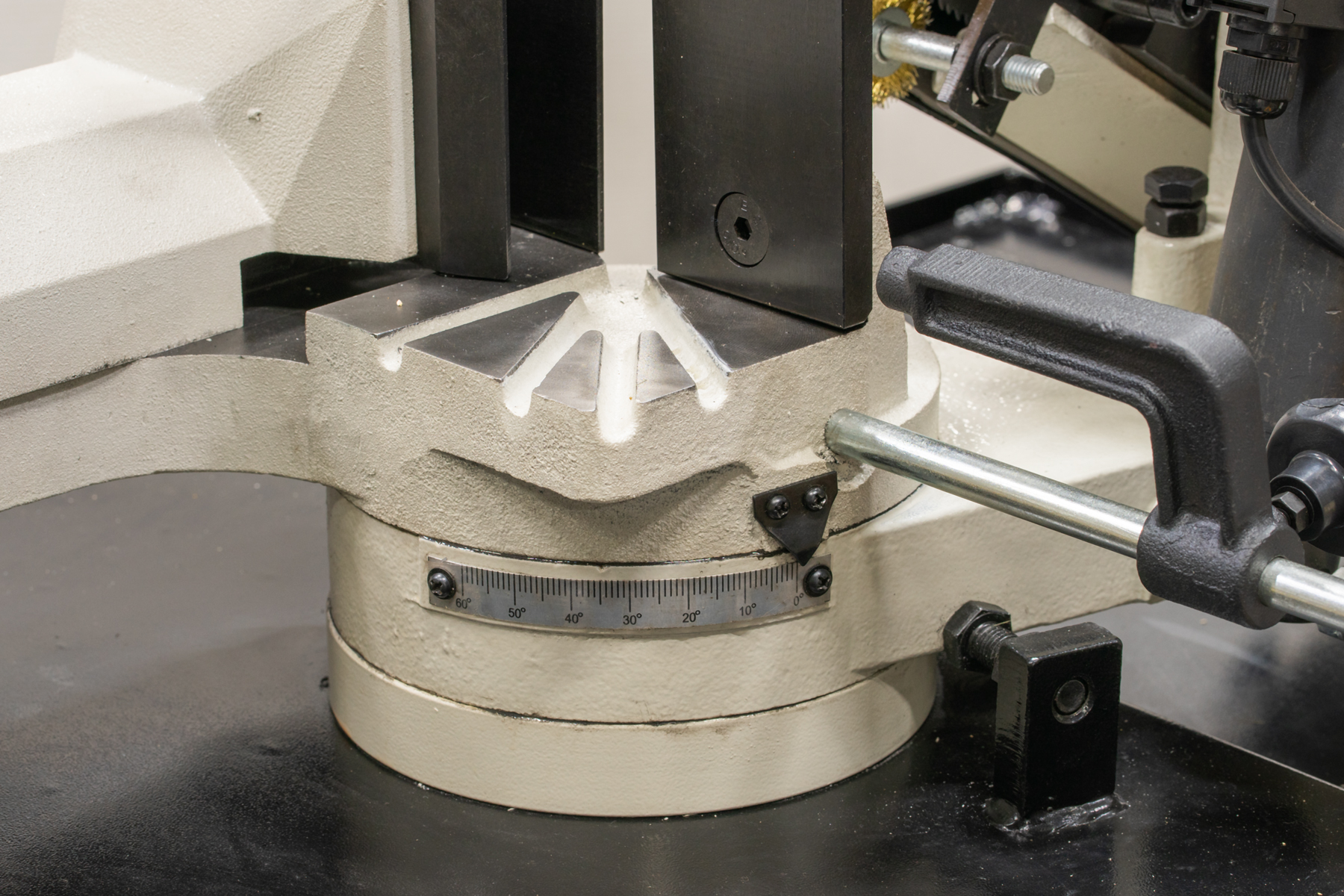

Поворотный стол с возможность поворота 0°…+45°…+60º, регулировка угла поворота вдоль шкалы |
||||
![]() |
Станция охлаждения, обеспечивает подачу СОЖ, расположена в основании станка (не в тумбе, тумба глухая), бак 12 литров |
||||
![]() |

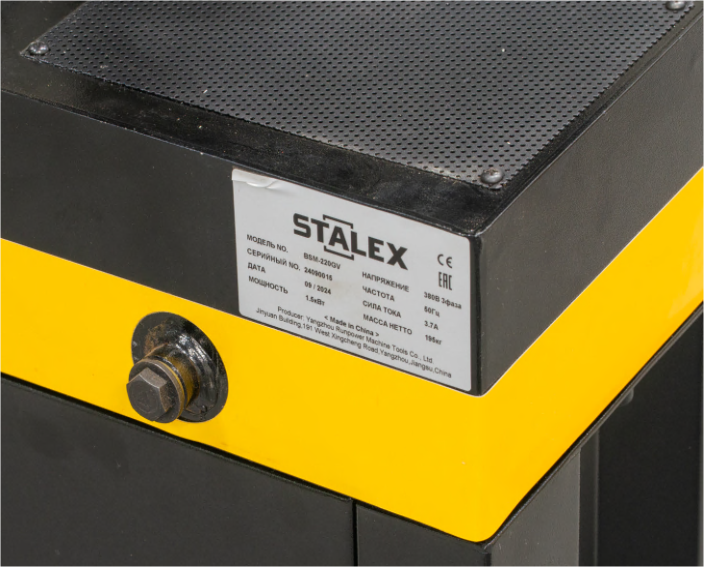

Сливное отверстие системы СОЖ |
||||
![]() |

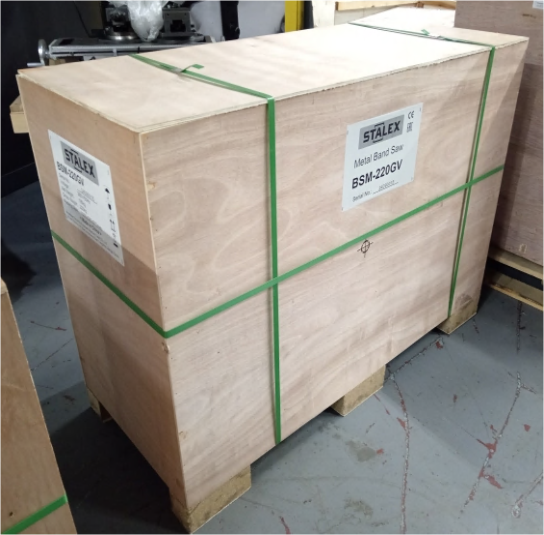

Упаковка – фанерный ящик |
||||
![]() |

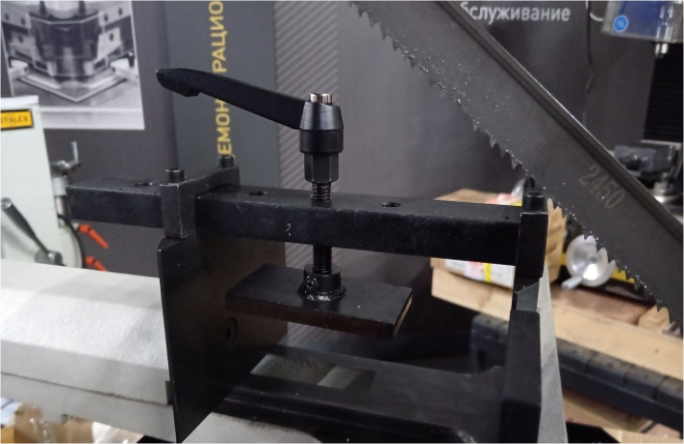

Дополнительно можно установить механический прижим для пакетной резки - Прижим пакетной резки для BSM-220GV (механический) арт. 102636 |
||||
![]() |
Тиски на станке подготовлены для установки прижима для пакетной резки |
|
Stalex BSM-220GV |
|||
Артикул |
102610 |
|||
Мощность двигателя |
1.5 кВт. (3-х фазный, 380 вольт) |
|||
Двигатель СОЖ |
0,045 кВт. (220 вольт) |
|||
Привод |
зубчатый |
|||
Скорость резания |
5-90 м/мин |
|||
Рабочая зона |
+90° |
+30° |
+45° |
+60° |
|
220 |
190 |
160 |
100 |
|
200 |
180 |
160 |
100 |
|
260x140 |
200x140 |
160x140 |
120x100 |
Передаточное отношение
|
18:1
|
|||
Угол разворота рамы |
|
|||
Диаметр шкивов |
Ø 300 мм |
|||
Размер полотна |
27х0,9х2450 мм |
|||
Рабочая высота станка |
920 мм |
|||
Подача пильной рамы |
собственный вес с гидрорегулировкой |
|||
Зажим заготовки |
ручной (+ рычаг быстрой доводки) |
|||
Объём бака СОЖ |
15,2 л |
|||
Упаковка |
фанерный ящик, отгружается одним местом 1350х580х970 мм станок и тумба/подставка поставляется в одном ящике |
|||
Масса нетто/брутто |
197/237 кг |
|||
Производство |
Китай |
|||
Гарантия |
1 год |
