Артикул:
STALEX 3015
Станок плазменной резки с ЧПУ
Наличие уточняйте
Наличие уточняйте
Артикул: 18928
О станке
Станок плазменной резки с ЧПУ STALEX 3015 предназначен для автоматизированного раскроя различных видов листовых металлов толщиной до 25 мм. Станина станка из сварных толстостенных труб проходит прецизионную фрезерную обработку, термический отпуск и процесс ультрозвукового старения, что обеспечивает высокую прочность станка и точность реза. Использование плазменных источников Hypertherm гарантируют высокое качество раскроя при минимальных расходах. Движение портала (продольное вдоль оси Х и поперечное вдоль оси Y) осуществляется по линейным направляющим с интегрированной косозубой рейкой. Ось Z проходит по линейной направляющей и приводится в движение шарико-винтовой парой. Сервоприводы вкупе с редукторами с передаточным числом 10/1 безупречно справляются со своей задачей. Комбинация клиентской ПК, программного
Станок плазменной резки с ЧПУ STALEX 3015 предназначен для автоматизированного раскроя различных видов листовых металлов толщиной до 25 мм. Станина станка из сварных толстостенных труб проходит прецизионную фрезерную обработку, термический отпуск и процесс ультрозвукового старения, что обеспечивает высокую прочность станка и точность реза. Использование плазменных источников Hypertherm гарантируют высокое качество раскроя при минимальных расходах. Движение портала (продольное вдоль оси Х и поперечное вдоль оси Y) осуществляется по линейным направляющим с интегрированной косозубой рейкой. Ось Z проходит по линейной направляющей и приводится в движение шарико-винтовой парой. Сервоприводы вкупе с редукторами с передаточным числом 10/1 безупречно справляются со своей задачей. Комбинация клиентской ПК, программного
обеспечения MS00, панели управления и промышленного 3-х осевого контроллера перемещений дает пользователю предельную надежность, легкость в использовании, полный контроль над процессом. Автоматизированная вытяжная система устраняет продукты горения на одной из 4-х зон.
Особенности |
|

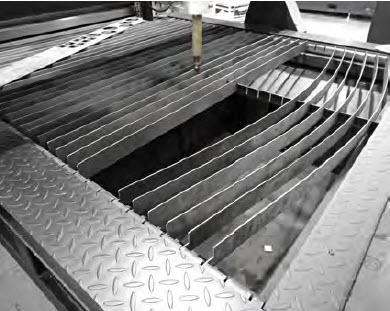

Рабочая поверхность |
|

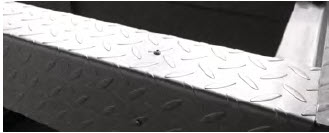

Рабочая поверхность стола размером 1500 х 3000 мм собирается толстостенными металлическими ламелиями (пластинами) на расстоянии 50 мм, Простая замена ламелий упрощает труд оператора. Металлический борт по всему периметру стола по оси Y подстраховывает от случайных прожигов направляющие портала, тем самым обеспечивает сохранность станка. |
|
Портал | |
![]() |

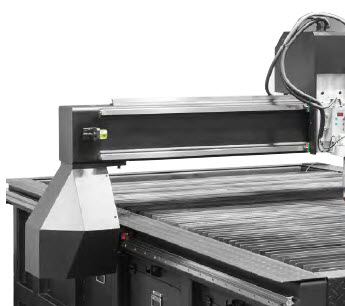

Конструкция портала изготовлена из литого стального профиля. Увеличенная толщина стенок 8 мм и наличие внутреннего поперечного ребра придают порталу высокую жесткость. Опорные метки для высокоточных линейных подшипников выштампованы на несущих портала с очень высокой степенью параллельности. |

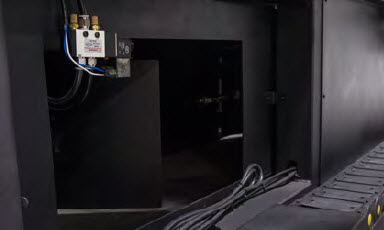

Вытяжная система |
|
Автоматизированная 4-х зонная вытяжная система (откачные зоны) оснащена электроклапанами и устраняет продукты горения в рабочей зоне на момент резки. |
|
Рама основания | |
![]() |
Рама основания изготовлена из сварных стальных труб толщиной стенки 8 мм. В конструкцию рамы встроены трубы для вилочных погрузчиков. Регулируемые ножки позволяют добиться одинаковой высоты стола. |
Направляющие и линейные подшипники HIWIN | |
Промышленные линейные направляющие с подшипниками HIWIN представляют собой конструкцию из рельсовых направляющих С-образного профиля и кареток на радиальных подшипниках - роликах шириной 25 мм. Преимущества направляющих с роликами этой серии: * компактность конструкции; * коррозионностойкое исполнение; * низкое трение; * возможность регулировки каретки без демонтажа; * низкий уровень шума. |
|
Опоры портала | |
![]() |
Цельная конструкция опоры изготовлена из низкоуглеродистого металла толщиной 20 мм и обработана на 4-х осевом горизонтальном фрезерном центре, что гарантирует их перпендикулярность. Две усиленные механизированные опоры для продольного движения несут поперечную балку. На ней расположены направляющие Hiwin и косозубая рейка. |

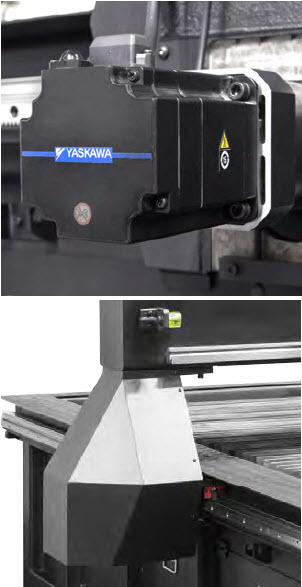

Серводвигатель / узел привода YASKAWA |
|
Новое поколение серводвигателей YASKAWA серии SIGMA-7 отличаются высокими показателями износостойкости и производительности. Разработка Sigma-7 была сфокусирована на 3 ключевых целях, это: * быстрый ввод в эксплуатацию, * высокая производительность, * максимальная надёжность. Отличительными чертами являются высокая способность к перегрузкам (120% - 90с, 150% - 60с), сравнительно малые размеры моторов, высокое разрешение встроенных энкодеров двигателя (24 бит). Сервомоторы серии SGM7J имеют следующие характеристики: - Входное питание - 200В, 400В - Мощность - 200 Вт - 1,5 кВт - Крутящий момент - 0,159 - 4,77 Нм - Ном. скорость - 3000 об/мин - Макс. скорость - 6000 об/мин |
|
|
|
Область применения
Плазменная резка на сегодняшний день считается одним из наиболее эффективных способов прямолинейного и фигурного раскроя металла. Позволяет выполнять резание всех видов сталей, алюминия, меди, чугуна, титана, листового и профильного проката, осуществлять скос кромок под определенным углом.
Области применения
• Металлообработка;
• Авиа-, судо- и автомобилестроение;
• Строительная промышленность;
• Тяжелое машиностроение;
• Изготовление металлоконструкций.
• Металлообработка;
• Авиа-, судо- и автомобилестроение;
• Строительная промышленность;
• Тяжелое машиностроение;
• Изготовление металлоконструкций.
Тех. характеристики
Просвет по оси Z ........................................................... 90 мм
Ход по оси Z ...................................................................150 мм
Скорость свободного перемещения ............................100 мм/с
Максимальная скорость резки .....................................80 м/мин
Система привода по осям X, Y и Z: .............................шестерня и рейка
Рабочая поверхность: ..................................................стальные ребра
Ход по оси Z ...................................................................150 мм
Скорость свободного перемещения ............................100 мм/с
Максимальная скорость резки .....................................80 м/мин
Система привода по осям X, Y и Z: .............................шестерня и рейка
Рабочая поверхность: ..................................................стальные ребра
Модель |
3015 |
Длина L, мм |
4000 |
Ширина W, мм |
2250 |
Высота H, мм |
1500 |
Зона обработки, мм |
1500 × 3000 |
Вес, кг |
1700 |

- Плазменный источник Hypertherm POWERMAX
- Автоматическая система отслеживания кривизны листа с защитой от столкновения
- Электрическая проводка и гибкие кабель- каналы от компании
- Роликовые подшипники и направляющие HIWIN
- Система позиционирования портала относительно нулевой точки на базе бесконтактных индуктивных датчиков
- Неразрезные зубчатые рейки и шестерни производства компании

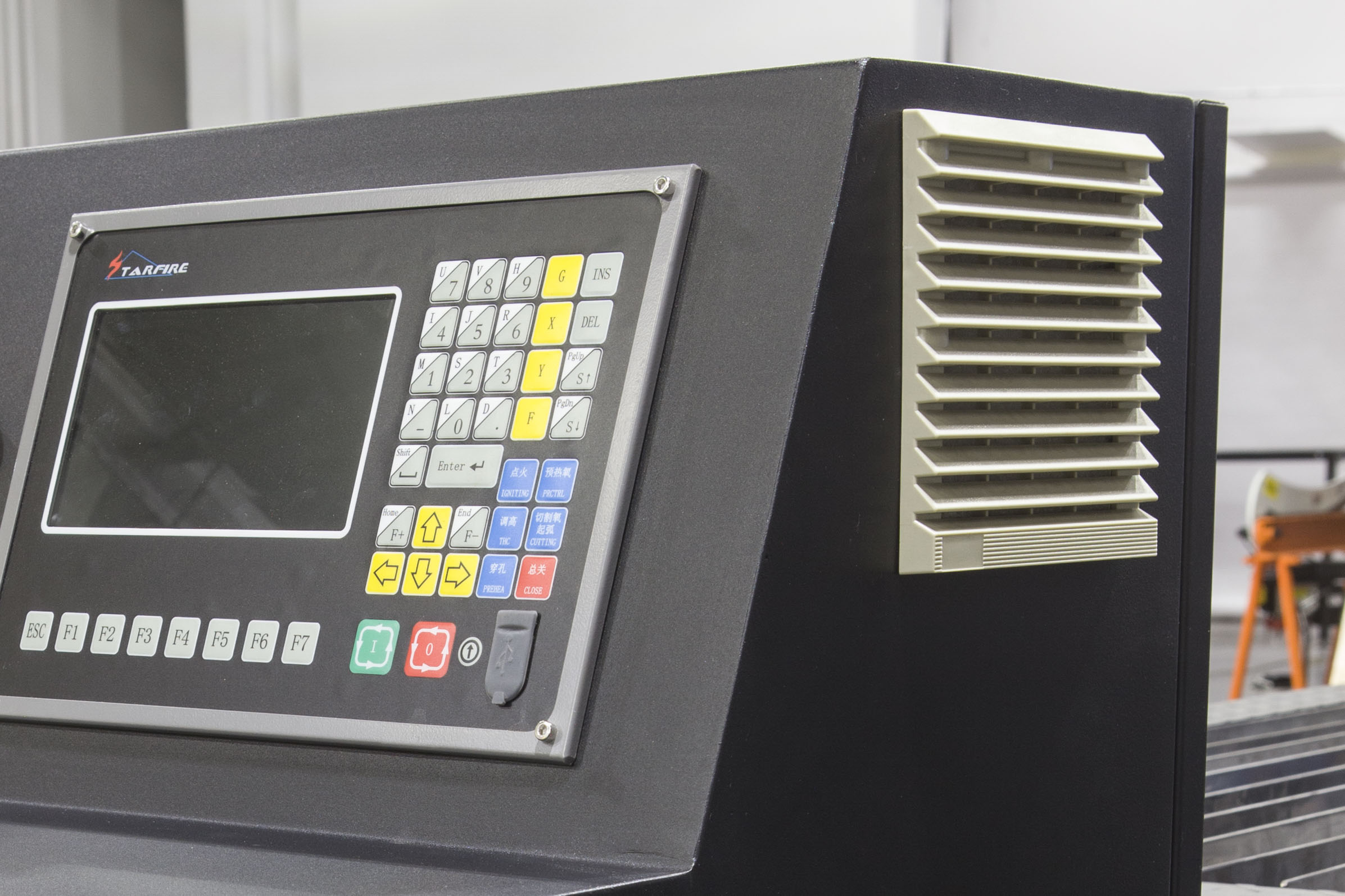

- Система ЧПУ Starfire
- Серводвигатели от ведущего мирового производителя, YASKAWA Sigma7
- Регулируемые опоры для выравнивания
- Панель управления
- Система позиционирования листа на столе
- Встроенная база материла с предустановленными параметрами резки
- Программное обеспечение MS00
Описание
О станке
Станок плазменной резки с ЧПУ STALEX 3015 предназначен для автоматизированного раскроя различных видов листовых металлов толщиной до 25 мм. Станина станка из сварных толстостенных труб проходит прецизионную фрезерную обработку, термический отпуск и процесс ультрозвукового старения, что обеспечивает высокую прочность станка и точность реза. Использование плазменных источников Hypertherm гарантируют высокое качество раскроя при минимальных расходах. Движение портала (продольное вдоль оси Х и поперечное вдоль оси Y) осуществляется по линейным направляющим с интегрированной косозубой рейкой. Ось Z проходит по линейной направляющей и приводится в движение шарико-винтовой парой. Сервоприводы вкупе с редукторами с передаточным числом 10/1 безупречно справляются со своей задачей. Комбинация клиентской ПК, программного
Станок плазменной резки с ЧПУ STALEX 3015 предназначен для автоматизированного раскроя различных видов листовых металлов толщиной до 25 мм. Станина станка из сварных толстостенных труб проходит прецизионную фрезерную обработку, термический отпуск и процесс ультрозвукового старения, что обеспечивает высокую прочность станка и точность реза. Использование плазменных источников Hypertherm гарантируют высокое качество раскроя при минимальных расходах. Движение портала (продольное вдоль оси Х и поперечное вдоль оси Y) осуществляется по линейным направляющим с интегрированной косозубой рейкой. Ось Z проходит по линейной направляющей и приводится в движение шарико-винтовой парой. Сервоприводы вкупе с редукторами с передаточным числом 10/1 безупречно справляются со своей задачей. Комбинация клиентской ПК, программного
обеспечения MS00, панели управления и промышленного 3-х осевого контроллера перемещений дает пользователю предельную надежность, легкость в использовании, полный контроль над процессом. Автоматизированная вытяжная система устраняет продукты горения на одной из 4-х зон.
Особенности |
|
Рабочая поверхность |
|
Рабочая поверхность стола размером 1500 х 3000 мм собирается толстостенными металлическими ламелиями (пластинами) на расстоянии 50 мм, Простая замена ламелий упрощает труд оператора. Металлический борт по всему периметру стола по оси Y подстраховывает от случайных прожигов направляющие портала, тем самым обеспечивает сохранность станка. |
|
Портал | |
![]() |
Конструкция портала изготовлена из литого стального профиля. Увеличенная толщина стенок 8 мм и наличие внутреннего поперечного ребра придают порталу высокую жесткость. Опорные метки для высокоточных линейных подшипников выштампованы на несущих портала с очень высокой степенью параллельности. |
Вытяжная система |
|
Автоматизированная 4-х зонная вытяжная система (откачные зоны) оснащена электроклапанами и устраняет продукты горения в рабочей зоне на момент резки. |
|
Рама основания | |
![]() |
Рама основания изготовлена из сварных стальных труб толщиной стенки 8 мм. В конструкцию рамы встроены трубы для вилочных погрузчиков. Регулируемые ножки позволяют добиться одинаковой высоты стола. |
Направляющие и линейные подшипники HIWIN | |
Промышленные линейные направляющие с подшипниками HIWIN представляют собой конструкцию из рельсовых направляющих С-образного профиля и кареток на радиальных подшипниках - роликах шириной 25 мм. Преимущества направляющих с роликами этой серии: * компактность конструкции; * коррозионностойкое исполнение; * низкое трение; * возможность регулировки каретки без демонтажа; * низкий уровень шума. |
|
Опоры портала | |
![]() |
Цельная конструкция опоры изготовлена из низкоуглеродистого металла толщиной 20 мм и обработана на 4-х осевом горизонтальном фрезерном центре, что гарантирует их перпендикулярность. Две усиленные механизированные опоры для продольного движения несут поперечную балку. На ней расположены направляющие Hiwin и косозубая рейка. |
Серводвигатель / узел привода YASKAWA |
|
Новое поколение серводвигателей YASKAWA серии SIGMA-7 отличаются высокими показателями износостойкости и производительности. Разработка Sigma-7 была сфокусирована на 3 ключевых целях, это: * быстрый ввод в эксплуатацию, * высокая производительность, * максимальная надёжность. Отличительными чертами являются высокая способность к перегрузкам (120% - 90с, 150% - 60с), сравнительно малые размеры моторов, высокое разрешение встроенных энкодеров двигателя (24 бит). Сервомоторы серии SGM7J имеют следующие характеристики: - Входное питание - 200В, 400В - Мощность - 200 Вт - 1,5 кВт - Крутящий момент - 0,159 - 4,77 Нм - Ном. скорость - 3000 об/мин - Макс. скорость - 6000 об/мин |
|
|
|
Область применения
Плазменная резка на сегодняшний день считается одним из наиболее эффективных способов прямолинейного и фигурного раскроя металла. Позволяет выполнять резание всех видов сталей, алюминия, меди, чугуна, титана, листового и профильного проката, осуществлять скос кромок под определенным углом.
Области применения
• Металлообработка;
• Авиа-, судо- и автомобилестроение;
• Строительная промышленность;
• Тяжелое машиностроение;
• Изготовление металлоконструкций.
• Металлообработка;
• Авиа-, судо- и автомобилестроение;
• Строительная промышленность;
• Тяжелое машиностроение;
• Изготовление металлоконструкций.
Комплектация
- Плазменный источник Hypertherm POWERMAX
- Автоматическая система отслеживания кривизны листа с защитой от столкновения
- Электрическая проводка и гибкие кабель- каналы от компании
- Роликовые подшипники и направляющие HIWIN
- Система позиционирования портала относительно нулевой точки на базе бесконтактных индуктивных датчиков
- Неразрезные зубчатые рейки и шестерни производства компании
- Система ЧПУ Starfire
- Серводвигатели от ведущего мирового производителя, YASKAWA Sigma7
- Регулируемые опоры для выравнивания
- Панель управления
- Система позиционирования листа на столе
- Встроенная база материла с предустановленными параметрами резки
- Программное обеспечение MS00
