HPB-790
Пресс гидравлический STALEX

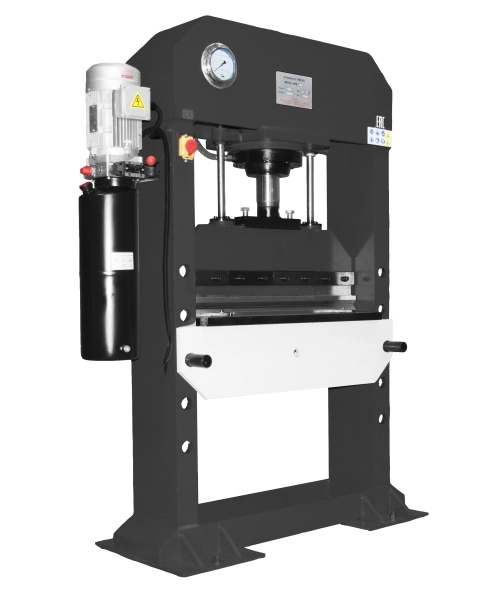

Гидравлический пресс Stalex HPB-790 предназначен для работы в ремонтных и сборочных цехах, для единичных и серийных производств, используется для изготовления простых изделий и запчастей методом гибки.
Стальная надёжная конструкция и специальные гибочные штампы гарантируют необходимую жесткость и устойчивость станка при ежедневном использовании. В нем сочетаются преимущества простой конструкции, высокого давления с меньшим весом, поэтому, данный агрегат будет очень удобен в эксплуатации. Надежная и высокоточная гидравлическая система, контроль давления по манометру, удобное управления станком, рабочий стол перемещающийся вверх и вниз.
Гидростанция станка имеет 3 положения работы:
-
Рычаг в право – рабочий ход
-
Среднее положение рычага – стоп
-
Рычаг влево – обратный ход штока в верх
|
|
Гидростанция станка имеет 3 положения работы:
Время опускание штока на макс. длину 220мм (макс. ход) – 34 секунд (без нагрузки) Время обратного подъёма штока – 25 секунд (без нагрузки)
Видео работы (тестовый запуск) - https://youtu.be/yYrRjKrOHTg
|
|
|
|

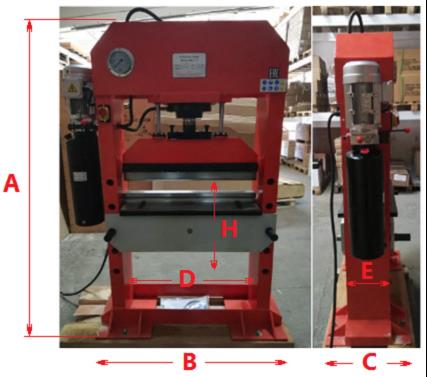

А – общая высота станка |
1800 мм |
|
B – общая ширина станка (по ножным опорам) |
1100 мм |
|
|
B – общая ширина станка (верхняя часть станка + гидростанция) |
1290 мм |
|
|
С – общая глубина станка |
500 мм |
|
|
D – расстояние между опорами |
795 мм |
|
|
Е – ширина опор |
250 мм |
|
|
H - максимальная высота заготовки, т.е. расстояние от верхней позиции пуансона до нижнего положения рабочего стола. |
540 мм |
|
|
|

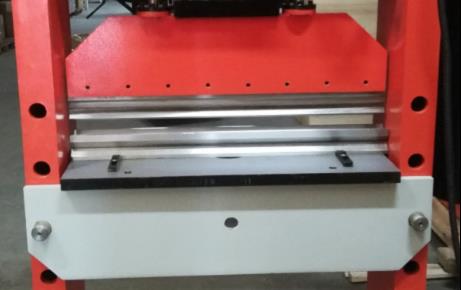

Четыре ребра жёсткости рабочего стола. (D: Ширина 795мм – расстояние между опорами) (Ширина 950мм – расстояние стола вкл. ширину опор) |
|
|
|
Рычаги крепления стола – Ø=38мм. Рычаги крепления стола – L= 340мм (гладкая часть) / L= 420мм (общая длина). Ø отв. крепления стола на сварных опорах - Ø=42мм. Толщины стенок сварных опор – 20/6мм. Толщина горизонтальной части стола (рабочая поверхность) – 28мм. Ø отверстия в рабочей части стола – 90мм. |
|
|
|

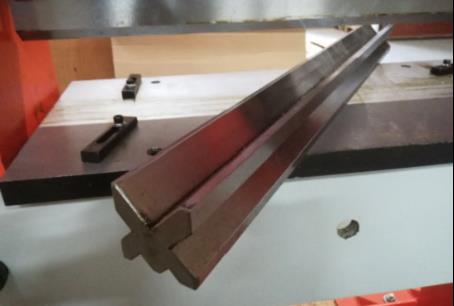

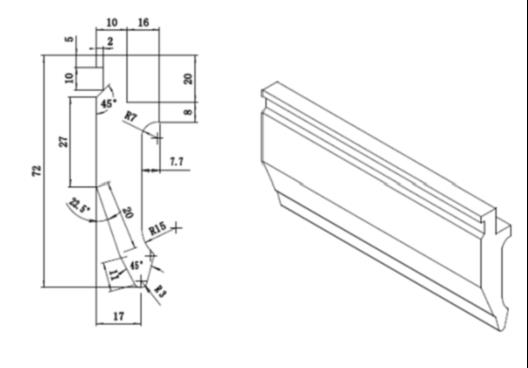

В стандартной комплектации матрица – 1шт (длина 785мм, 5 ручьёв) Ширина первого ручья – 47мм Ширина второго ручья – 32мм Ширина третьего ручья – 24мм Ширина четвёртого ручья – 18мм Ширина пятого ручья – 14мм |
|
|
|

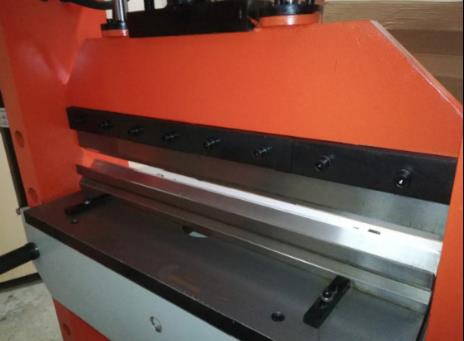

В стандартной комплектации пуансон – 1шт (длина 783мм)
|
|
|
|

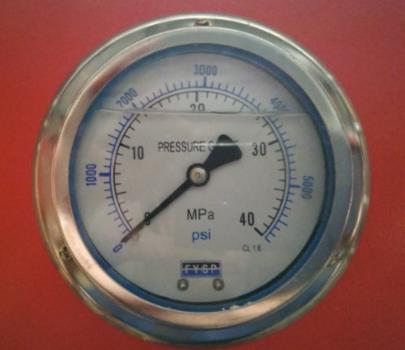

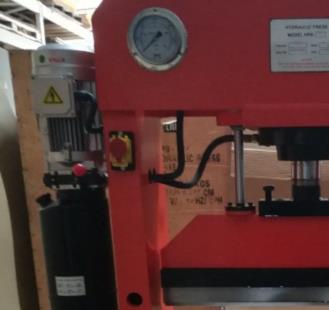

Манометр |
|
|
|

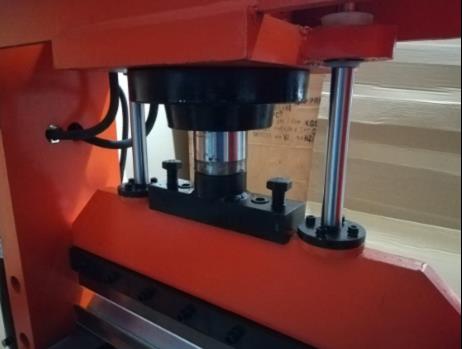

Диаметр штока – 80мм Макс. ход штока – 220мм Диаметр бокового штока – 25мм (2шт) |
|
|
|
В стандартной комплектации поставляются дополнительные уплотнительные кольца. |
|
|
|

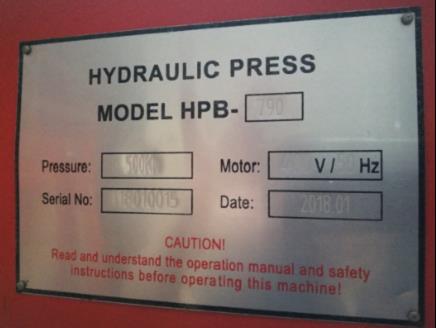

Шильдик станка. |
|
|
|

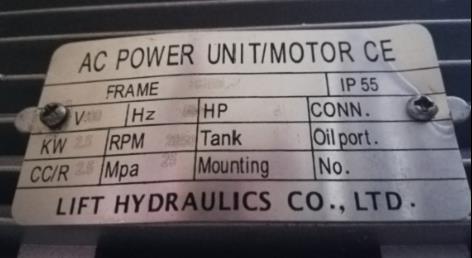

Шильдик мотора гидростанции. |
|
|
|

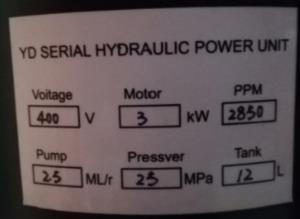

Шильдик гидростанции. |
|
|
|
||
|
Модель |
HPB-790 |
|
Артикул |
382003 |
|
Усилие, кН |
500 |
|
Усилие, тонн |
50 |
|
Номинальное давление, МПа |
25 |
|
Производительность масляного насоса |
7.0 л / мин |
|
Мощность мотора |
3 кВт |
|
Рабочее напряжение |
380В - 50Гц - 3 фазы |
|
Макс. длина сгибания |
790 мм |
|
Макс. толщина гибки на ширину 400 мм Сталь 3 (Ст3сп) Алюминий АМц Нержавейка 12Х18Н10Т |
8мм 8мм 6мм |
|
Макс. толщина гибки на ширину 790 мм Сталь 3 (Ст3сп) Алюминий АМц Нержавейка 12Х18Н10Т |
5мм 5мм 4мм |
|
Макс. ёмкость, мм |
540 (H: ход + перемещение стола) |
|
Ход штока, мм |
220 |
|
Гидростанция станка имеет 3 положения работы |
|
|
Расстояние от пола до рычага переключения гидростанции, мм |
1230 |
|
Перемещение стола |
5 позиций с промежутком 135мм (общее перемещение стола: 135мм+135мм+135мм+135мм=540мм) |
|
Рабочий размер стола, мм |
770х345 (ШхГ) |
|
Общие размеры стола, мм |
795х295 (ШхГ) (D: Ширина 795мм – расстояние между опорами) (Ширина 955мм – расстояние стола вкл. ширину опор) |
|
Рычаги крепления стола, мм |
Ø=38/ L=340мм |
|
Ø отв. крепления стола на сварных опорах, мм |
Ø=42 |
|
Толщина стенки сварных опор, мм |
t=20/t=6 |
|
Толщина стенки верхней части станка, мм |
t=18 |
|
Размеры упаковки, мм (ШхГхВ) |
1450х650х2000 |
|
Упаковка |
фанерный ящик |
|
Стандартная комплектация |
Матрица – 1шт (длина 785мм, 5 ручьёв) Пуансон – 1шт (длина 783мм) Дополнительные уплотнительные кольца |
|
Масса, кг (нетто) |
624 |
|
Масса, кг (брутто) |
695 |
