Q01-1х1000

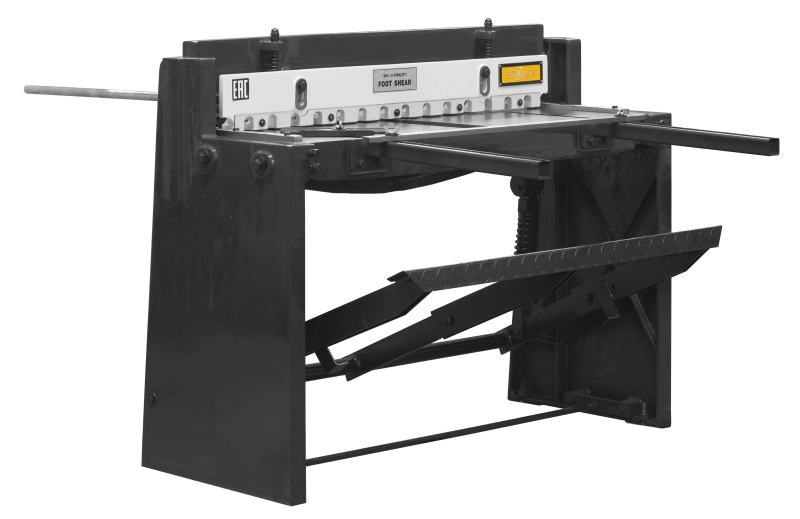

Гильотина механическая ножная STALEX
Характеристики
| Тип привода | Механический |
| Максимальная толщина листа, мм | 1.0 |
| Максимальная рабочая длина, мм | 1000 |
Модель оснащена резаками из высокоуглеродистой стали и механизмом надежного прижима листа. Гильотина имеет ограничитель глубины подачи заготовки и ножную педаль с простым регулятором положения.
- полностью сварная стальная конструкция
- высокая режущая способность, снижающая трудозатраты
- простая регулировка положения ножной педали
- ножи из высокоуглеродистой стали
- ограничитель глубины подачи материала в стандартной комплектации
Особенности:
- Высота прижима – 8мм
- Прижим фиксирует лист перед моментом рубки
- Угол наклона лезвия – около 5º
- Высота стола – 810 мм
- Фиксатор подачи листа (съёмный упор) – 700мм от линии реза
- Направляющие фиксатора подачи листа (упора) имеют мерные линейки
- На рабочем столе гильотины, по обоим сторонам линейка до 31мм (мм/дюйм)
- Передние удлинители поддержки листа от рабочего стола - 550 мм
- Передние удлинители поддержки листа до линии реза (с учётом рабочего стола) - 915 мм
- Рабочий стол (до линии реза) 365-370мм
- Минимальная толщина листа 0,5мм (при настройке ножей - минимальная резка возможна до 0,3мм включительно [сталь] ).
- Наличие смежной линейки на передних удлинителях и рабочем столе для фиксации листа для рубки под углом
|
Наименование |
Q01-1х1000 |
|
Рабочая длина, мм |
1000 |
|
* Макс. толщина листа сталь σв ≤400МПа, мм |
1,0 |
|
Ограничитель подачи материала, мм |
до 840 |
|
Высота прижима, мм |
8 |
|
Высота стола, мм |
810 |
|
Фиксатор подачи листа (съёмный упор) от линии реза, мм |
700 |
|
Передние удлинители поддержки листа от рабочего стола, мм |
550 |
|
Передние удлинители поддержки листа до линии реза (с учётом рабочего стола), мм |
915 |
|
Рабочий стол (до линии реза), мм |
365-370 |
|
Минимальная толщина листа, мм |
0,5 (при настройке ножей - минимальная резка возможна до 0,3мм включительно (сталь)) |
|
Рабочая длина, мм |
1400х760х1150 |
|
Масса нетто/ брутто, кг |
365/410 |
*Макс. толщина - указана для обычной стали с пределом прочности σв, который не должен превышать параметр σв <400 МПa (1 Н/мм2 = 1 MПa), для нержавеющих и труднообрабатываемых сталей не предназначена.
Следует избегать резки материала с превышением толщины или с твердыми наплывами, шлаком, сварочными швами линией и прочими дефектами с чрезмерной твердостью.
