HW2500x4.0

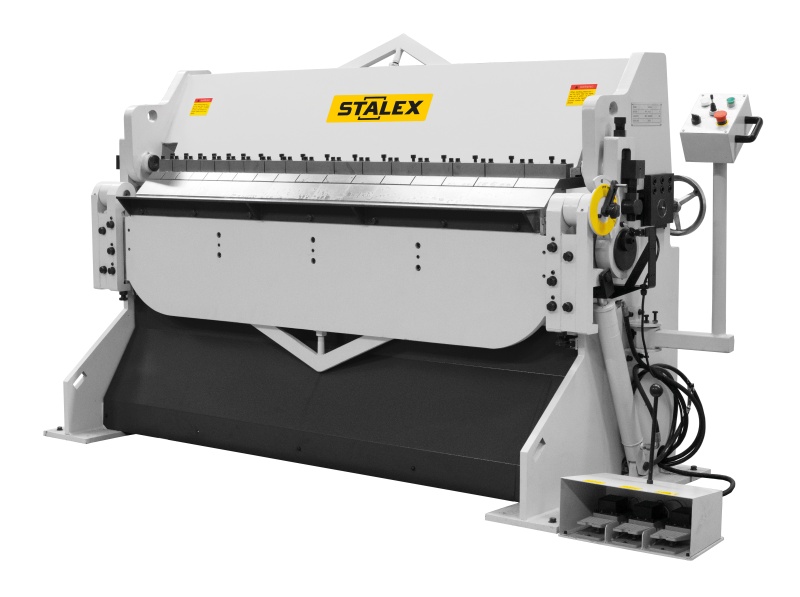

Станок листогибочный гидравлический STALEX
Характеристики
Тип привода | Гидравлический |
Максимальная толщина листа, мм | 4.0 |
Максимальная рабочая длина, мм | 2500 |
Максимальный угол гибки | 135° |
Мощность двигателя, кВт | 5.0 |
Станок без ограничения подачи листа – это позволяет работать с крупногабаритными заготовками. Конструкция станка имеет классическую схему, с нижней гибочной поворотной балкой – это отличительная черта от равнозначных мощных листогибных прессов (где гиб образуется при вертикальном движении пуансон в матрицу), это принципиальное отличие для ряда наших клиентов при работе с листом средних толщин до 4 мм. Станки такого типа имеют больше возможностей и более высокий КПД при достаточной простоте в обслуживании и работе. Переносная ножная педаль, позволяет оператору мобильно управлять станком, одновременно работая с подачей листа. Сварная жесткая конструкция из стали высокой прочности с использованием антивибрационной технологии для надёжной, долговечной, эффективной и бесперебойной работы.
Верхняя прижимная балка является сегментной, сегменты произведены из специальной закаленной стали - данная особенность станка позволяет работать с широкими и сложными профилями, таких как: короба, поддоны и аналогичные конструкции.
Станок гидравлический Stalex HW - подходит для работы в тяжелом машиностроении и строительстве, а также в ряду предприятий, занятых производством и обслуживанием в транспортных, добывающих и обрабатывающих отраслях.
Особенности:
• Без ограничения подачи листа, что позволяет работать с крупногабаритными заготовками;
• Сварная жесткая стальная конструкция высокой прочности с антивибрационной технологией;
• Механическая регулировка зазора между верхней и нижней балкой
• Механическая система регулировки угла загиба в диапазоне от 0° до 135°;
• Переносная ножная педаль позволяет оператору мобильно управлять станком, одновременно работая с подачей листа;
• Размер сегментов на Stalex HW2500: 76 мм – 9 шт, 102 мм – 5 шт, 127 мм – 8 шт, 153 мм – 2 шт.
|

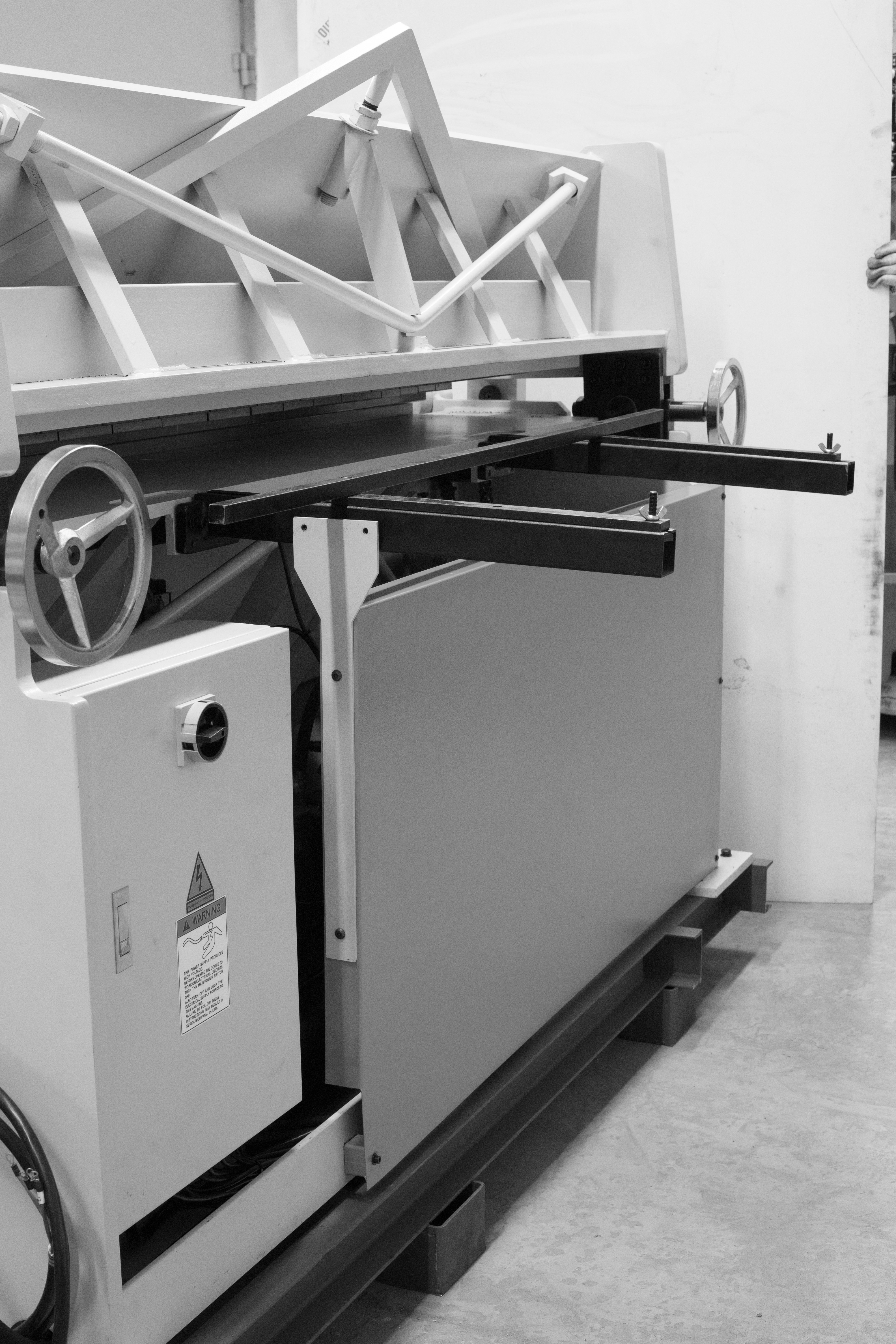

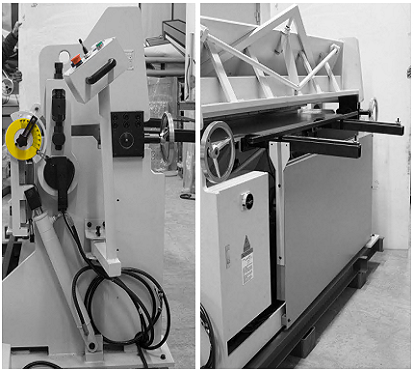

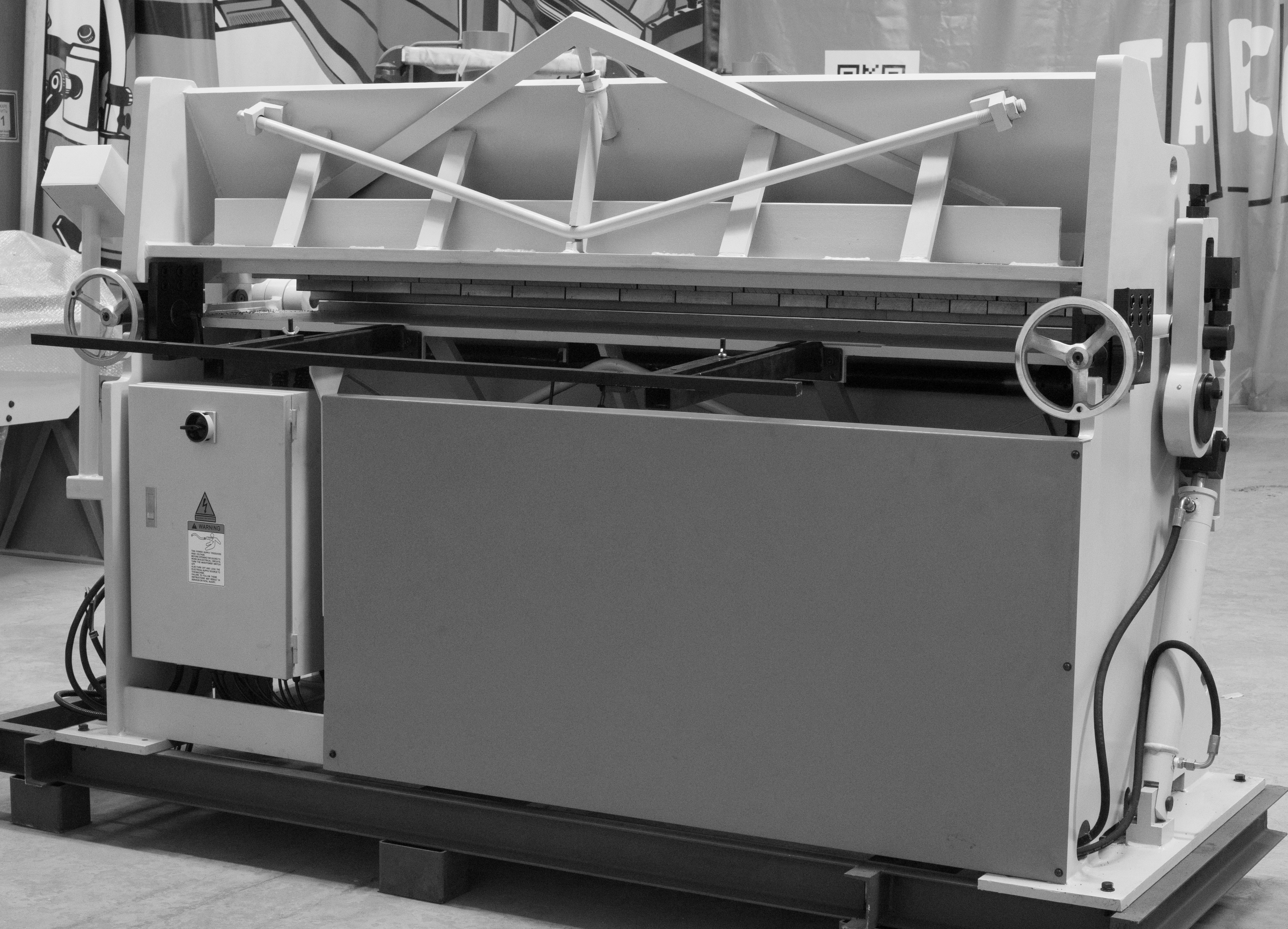

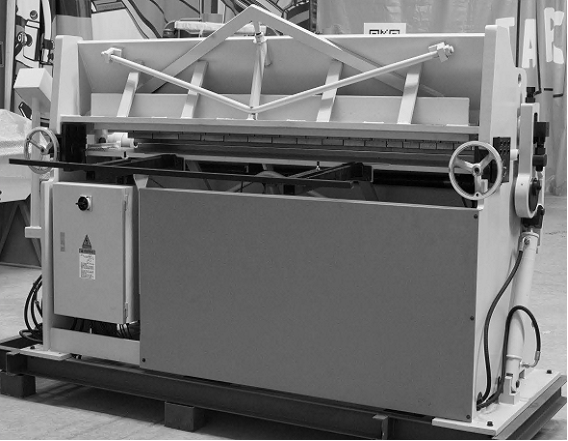

Тыльная сторона станка, тяги регулировки верхней прижимной балки, механический упор, электрический шкаф, гидравлический цилиндр гибочной поворотной балки. |
||
|

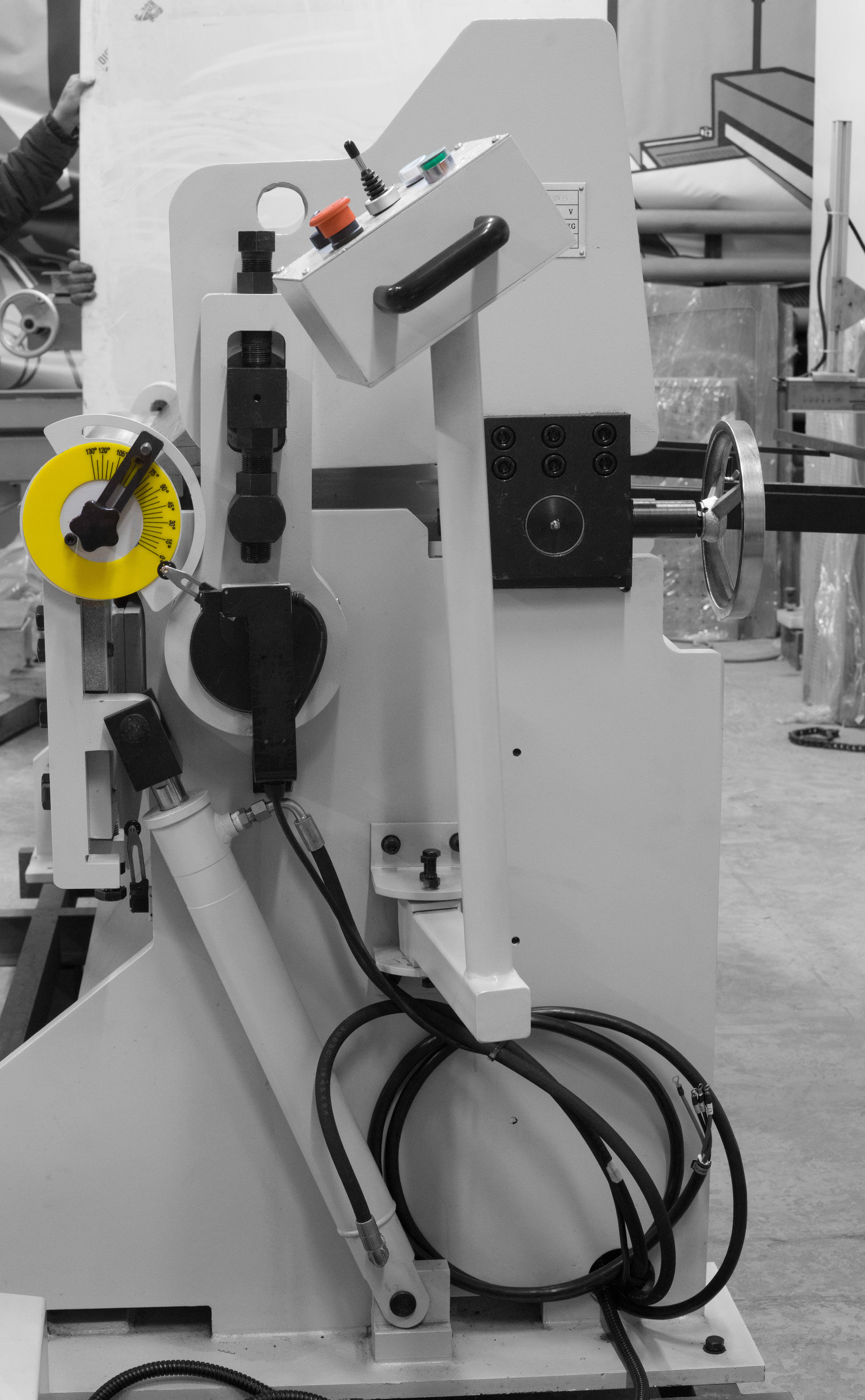

Вид сбоку, угломер/ограничитель угла гибки, пульт станка, гидравлический цилиндр гибочной поворотной балки, маховики регулировки положения верхней балки. |
||
|

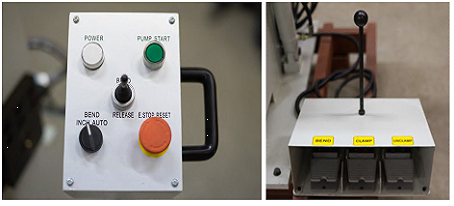

Пульт управления, ножная педаль (гибка/закрытие/поднятие). |
||
|

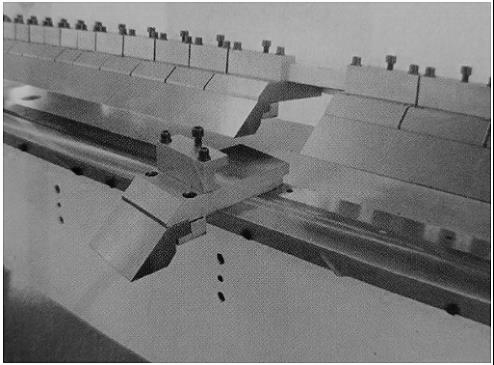

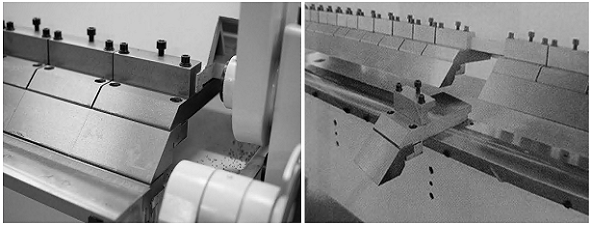

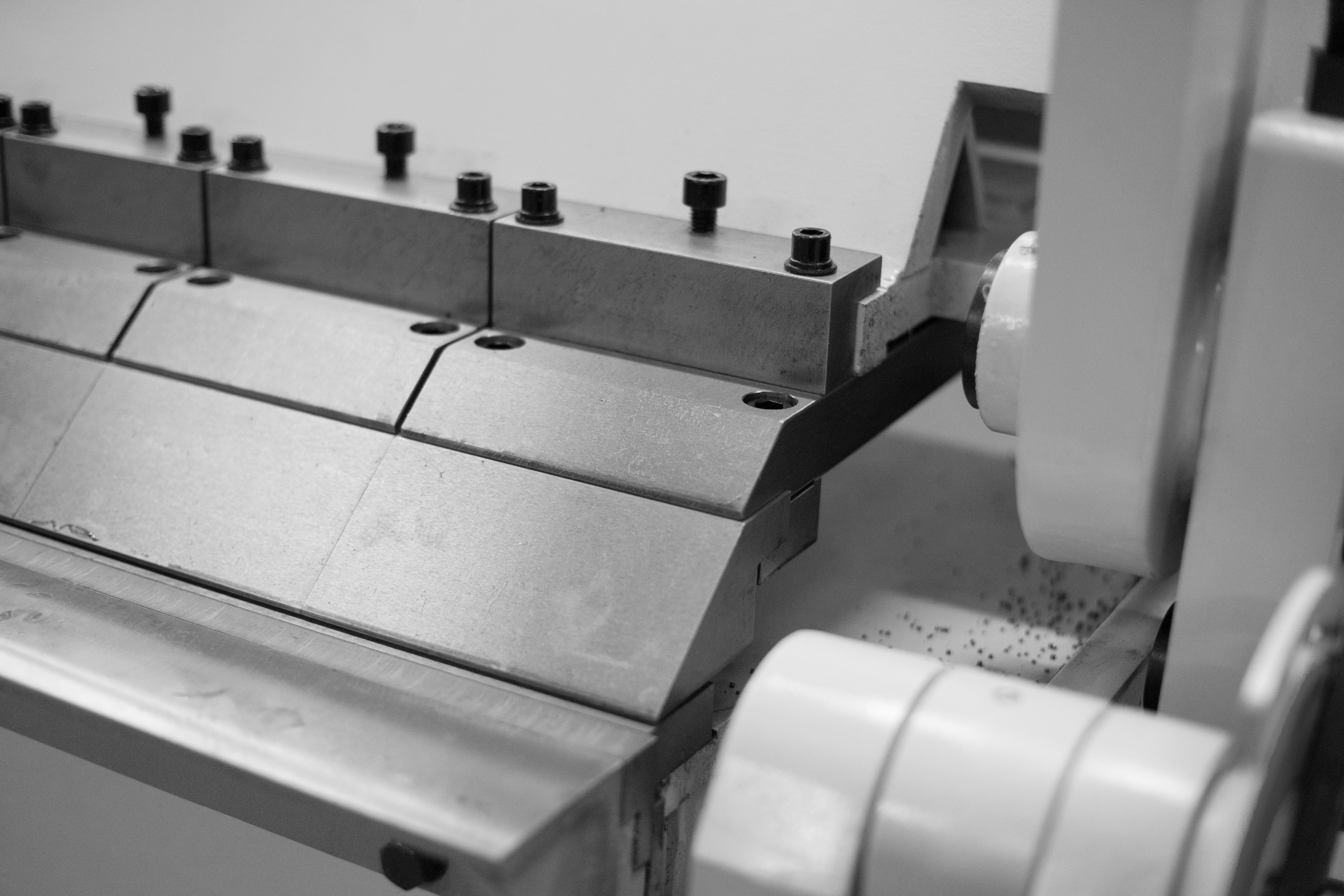

Сегменты на верхней прижимной балке |
||
Верхняя сегментная балка на станке Stalex HW2500х4.0 |
Состоит из 24 сегментов: 9 сегментов – 76 мм, 5 сегментов – 102 мм, 8 сегментов – 127 мм, 2 сегмента - 153 мм. |
Наименование |
HW2500x4.0 |
Артикул |
373503A |
Макс. толщина листа (сталь ≤400 мПа), мм |
4,0 |
* Макс. толщина листа (нерж. сталь), мм |
2,5 |
Рабочая длина, мм |
2516 |
Угол гибки |
0º-135º |
Высота в прижатом состоянии без сегмента |
85 |
* Мин. глубина изделия (типа короб), мм |
150 |
Механическая регулировка положения верхней прижимной балки (вперёд/назад), мм |
0-25 |
Макс. просвет в открытом состоянии, мм |
75 |
Механический задний упор, мм |
660 |
Ход цилиндра (длина хода), мм |
400 |
Давление цилиндра, мПа |
макс. 15 |
Скорость цилиндра, мм/с |
50-85 |
Рабочее давление двигателя, мПа |
9-13 |
Макс. выходная мощность мотора, кВт |
5 |
Объём бака гидравлики (л) |
155 |
Необходимый уровень наполнения бака для работы (л) |
120 |
Габаритные размеры, мм |
3250х1200х1700 |
Вес, кг |
2850/3000 |
|
Производитель – Китай/ Гарантия – 1год |
