HW3050x3.5

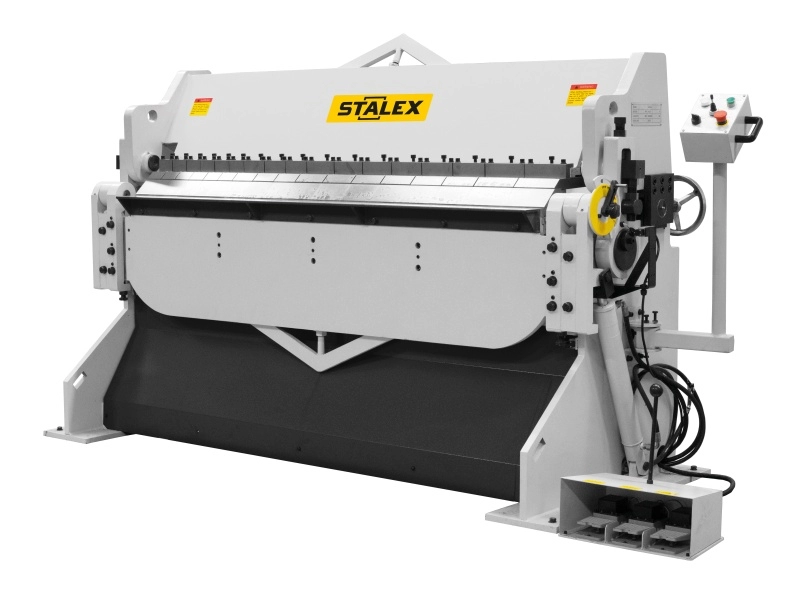

Станок листогибочный гидравлический STALEX
Характеристики
Тип привода | Гидравлический |
Максимальная толщина листа, мм | 3.5 |
Максимальная рабочая длина, мм | 3050 |
Максимальный угол гибки | 135° |
Мощность двигателя, кВт | 7.5 |
Станок без ограничения подачи листа – это позволяет работать с крупногабаритными заготовками. Конструкция станка имеет классическую схему, с нижней гибочной поворотной балкой – это отличительная черта от равнозначных мощных листогибных прессов (где гиб образуется при вертикальном движении пуансон в матрицу), это принципиальное отличие для ряда наших клиентов при работе с листом средних толщин до 3.5 мм. Станки такого типа имеют больше возможностей и более высокий КПД при достаточной простоте в обслуживании и работе. Переносная ножная педаль, позволяет оператору мобильно управлять станком, одновременно работая с подачей листа. Сварная жесткая конструкция из стали высокой прочности с использованием антивибрационной технологии для надёжной, долговечной, эффективной и бесперебойной работы.
Верхняя прижимная балка является сегментной, сегменты произведены из специальной закаленной стали - данная особенность станка позволяет работать с широкими и сложными профилями, таких как: короба, поддоны и аналогичные конструкции.
Станок гидравлический Stalex HW - подходит для работы в тяжелом машиностроении и строительстве, а также в ряду предприятий, занятых производством и обслуживанием в транспортных, добывающих и обрабатывающих отраслях.
Особенности:
• Без ограничения подачи листа, что позволяет работать с крупногабаритными заготовками;
• Сварная жесткая стальная конструкция высокой прочности с антивибрационной технологией;
• Механическая регулировка зазора между верхней и нижней балкой
• Механическая система регулировки угла загиба в диапазоне от 0° до 135°;
• Переносная ножная педаль позволяет оператору мобильно управлять станком, одновременно работая с подачей листа;
• Размер сегментов на Stalex HW3050: 75 мм – 6 шт, 100 мм – 4 шт, 125 мм – 10 шт; 150 мм – 6 шт.
|

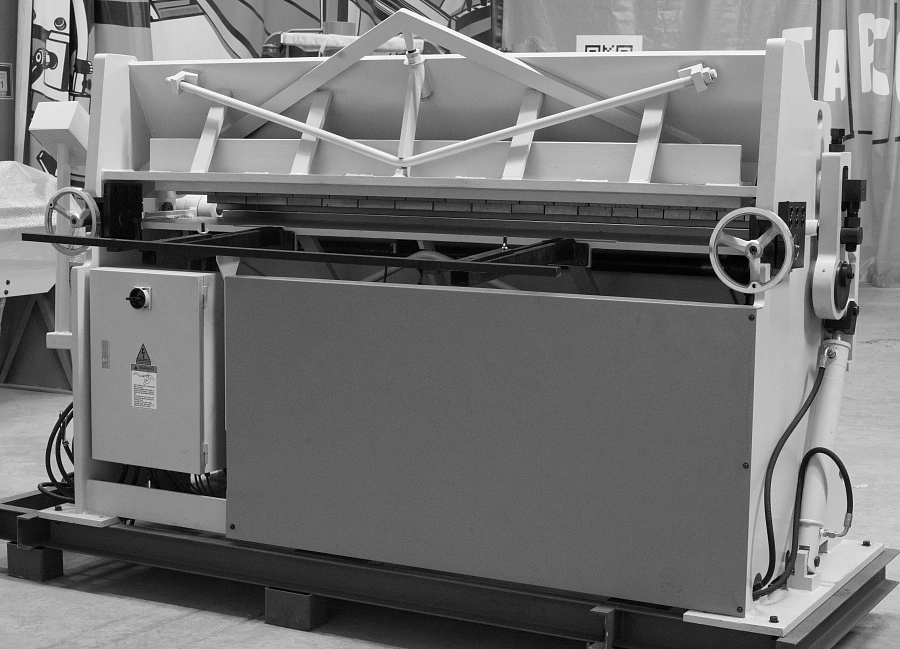

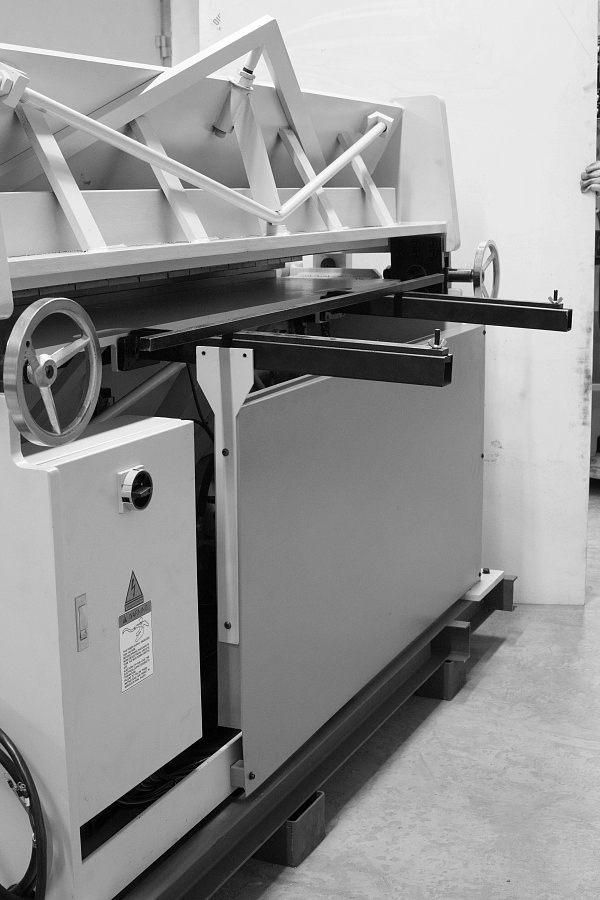

Тыльная сторона станка, тяги регулировки верхней прижимной балки, механический упор, электрический шкаф, гидравлический цилиндр гибочной поворотной балки. |
||
|

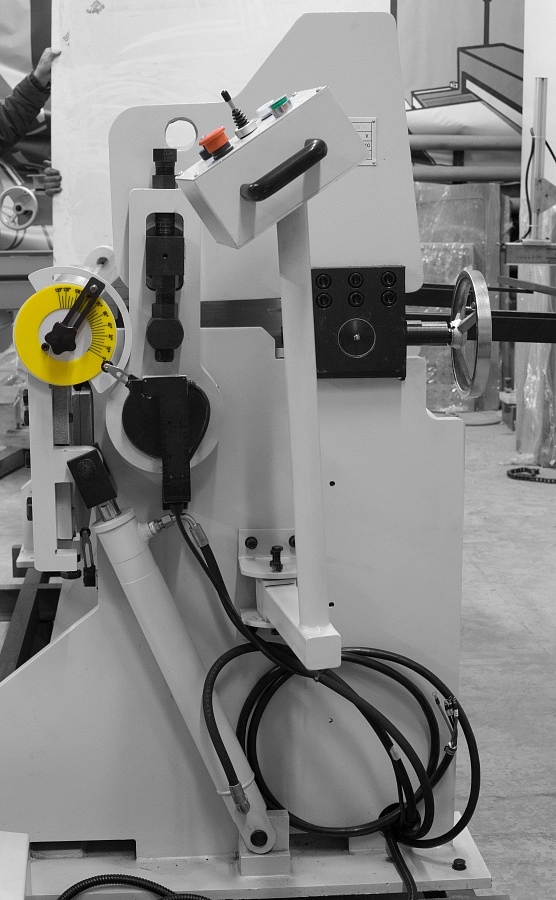

Вид сбоку, угломер/ограничитель угла гибки, пульт станка, гидравлический цилиндр гибочной поворотной балки, маховики регулировки положения верхней балки. |
||
|

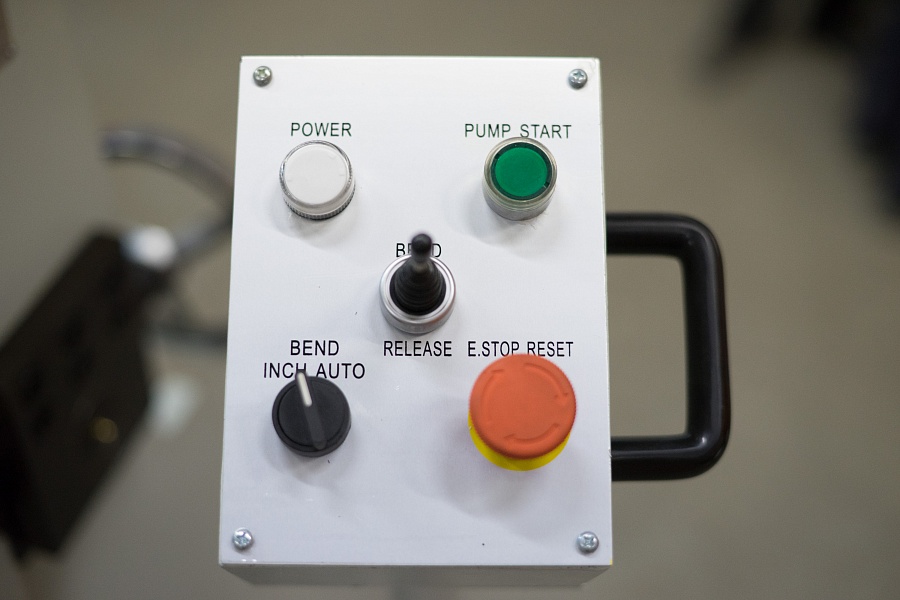

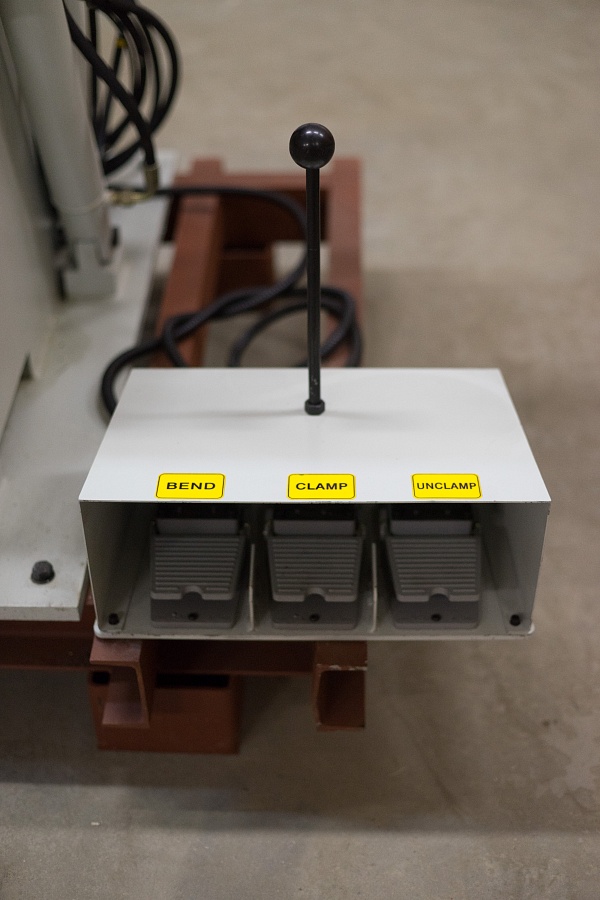

Пульт управления, ножная педаль (гибка/закрытие/поднятие). |
||
|

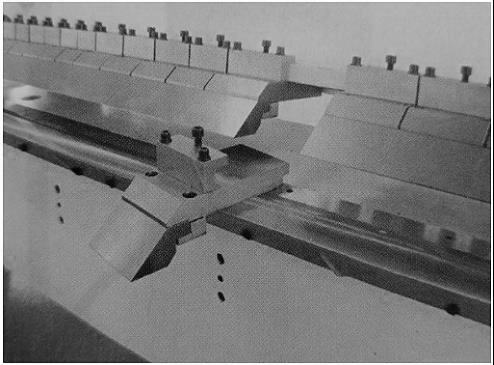

Сегменты на верхней прижимной балке |
||

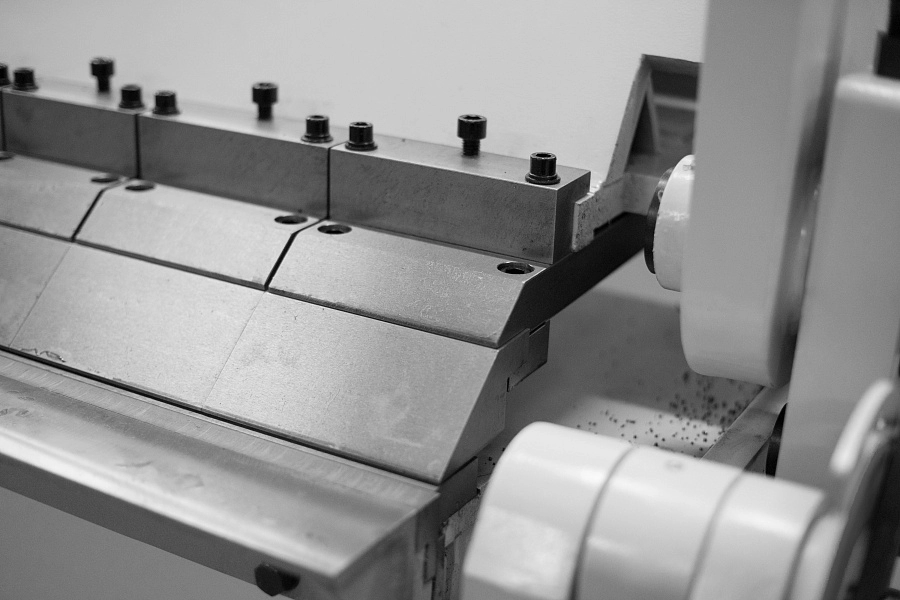

Верхняя сегментная балка на станке Stalex HW3050х3.5 |
Состоит из 26 сегментов: 6 сегментов – 75 мм, 4 сегмента – 100 мм, 10 сегментов – 125 мм, 6 сегментов 150 мм. |
Наименование |
HW3050x3.5 |
Артикул |
HW3050 |
Макс. толщина листа (сталь ≤400 мПа), мм |
3,5 |
* Макс. толщина листа (нерж. сталь), мм |
2,5 |
Рабочая длина, мм |
3050 |
Угол гибки |
0º-135º |
Высота в прижатом состоянии без сегмента |
85 |
* Мин. глубина изделия (типа короб), мм |
150 |
Механическая регулировка положения верхней прижимной балки (вперёд/назад), мм |
0-25 |
Макс. просвет в открытом состоянии, мм |
75 |
Механический задний упор, мм |
660 |
Ход цилиндра (длина хода), мм |
400 |
Давление цилиндра, мПа |
макс. 15 |
Скорость цилиндра, мм/с |
50-75 |
Рабочее давление двигателя, мПа |
16 |
Макс. выходная мощность мотора, кВт |
7,5 |
Объём бака гидравлики (л) |
155 |
Необходимый уровень наполнения бака для работы (л) |
120 |
Габаритные размеры, мм |
3900х1020х1700 |
Вес, кг |
3400/3525 |
|
Производитель – Китай/ Гарантия – 1год |
