HBM 2000

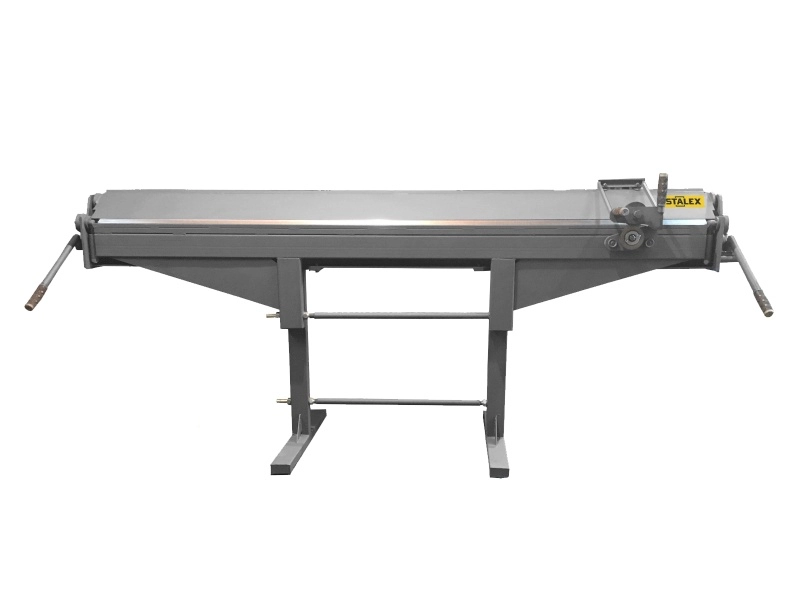

Станок листогибочный ручной STALEX
Характеристики
| Тип привода | Механический |
| Максимальная толщина листа, мм | 1.0 |
| Максимальная рабочая длина, мм | 2000 |
| Максимальный угол гибки | 135° |
Особенности:
- Стальная станина и вес станка обеспечивает надежность и долговечность работы станка.
- В стандартной комплектации со станком поставляется отрезной нож для раскроя листового металла
- В стандартной комплектации - угломер в диапазоне от 0° до 135°
- Опция - фальцезакаточная машинка Stalex
 |
Станок имеет регулировку гибочной балки –штангой, + боковыми шпильки с каждой из сторон. Регулировка нижней основной балки |
||||
 |
Ширина (толщина) гибочной балки – 20мм Ширина (толщина) прижимной балки – 15мм |
||||
 |
Отрезной роликовый нож в стандартной комплектации.
|
||||
 |
Верхняя прижимная балка соединена с основной балкой эксцентриковым механизмом с подшипником - скольжения прижимной балки. Эксцентриковый механизмом с подшипником проливается сверху трансмиссионным маслом (желательно - раз в месяц). Необходимо проливать все трущиеся поверхности станка, примерно, раз в месяц (при постоянной работе).
|
||||
 |
Фальцезакаточная машинка Stalex предназначена для догибки листа, методом прокатывания 180° (опция). Толщина материала – сталь 0,5 мм (σв ≤400Мпа). |
|
Модель STALEX |
HBM 2000 |
|
Артикул |
102239 |
|
Рабочая длина (длина гиба), мм |
2500 |
|
Длина реза (отрезным ножом) |
2200 |
|
ГИБКА - макс. толщина материала, мм (указанные параметры для гибки листа, для гибки рабицы/сетки – не предназначен) |
|
|
Сталь σв ≤400МПа |
1,0 |
|
Оцинкованная сталь |
1,0 |
|
Нержавеющая сталь |
0,8 |
|
Алюминий и медь |
1,2 |
|
*Макс. толщина - указана для обычной стали (низкоуглеродистой и углеродистой стали), с пределом прочности σв, который не должен превышать параметр σв <400 MРa. |
|
|
РЕЗКА - макс. толщина материала, мм (отрезным ножом) |
|
|
Сталь |
0,8 |
|
Оцинкованная сталь |
0,8 |
|
Нержавеющая сталь |
0,8 |
|
Алюминий и медь |
1,0 |
|
Минимальная ширина загибаемой полки, мм |
5 +/-1,5 |
|
Максимальный угол гибки / дозагиб |
0-135°/180° (можно вальцевать) |
|
Дозагиб до 180° производиться двумя способами: 1) догибка прижимной балкой до 180гр (в зависимости от металла и его толщины - разница радиуса гибки может отличаться на 1мм в центре, чем по краям) 2) догибка фальцезакаточной машинкой Stalex |
|
|
Ширина (толщина) гибочной балки, мм |
20 |
|
Ширина (толщина) прижимной балки, мм |
15 |
|
Ход верхней прижимной балки, мм |
60 |
|
Отрезной роликовый нож |
в стандарте |
|
Газовый амортизатор гибочной балки |
под заказ |
|
Газовый амортизатор прижимной балки |
под заказ |
|
Задними направляющими для поддержки листа – не комплектуется, во избежание потери жёсткости в основной нижней балке. При необходимости нужно заказать отдельный стол задней поддержки (рабочая высота – 965мм) |
|
|
Эксцентриковый механизм с подшипником скольжения прижимной балки |
+ |
|
Штанга + боковые шпильки регулирующие гибочную балку |
+ |
|
Регулировка нижней основной балки |
+ |
|
Угломер в диапазоне 0° до 135° |
+ |
|
Вес станка (нетто) |
230 кг (+9 кг нож) |
|
Габариты станка (ДхШхВ) |
2800х800х1150 |
|
Гарантия |
12 месяцев |
|
Производство |
Россия |
-
Станок
1
-
Роликовый нож
1
-
Стойка
1
