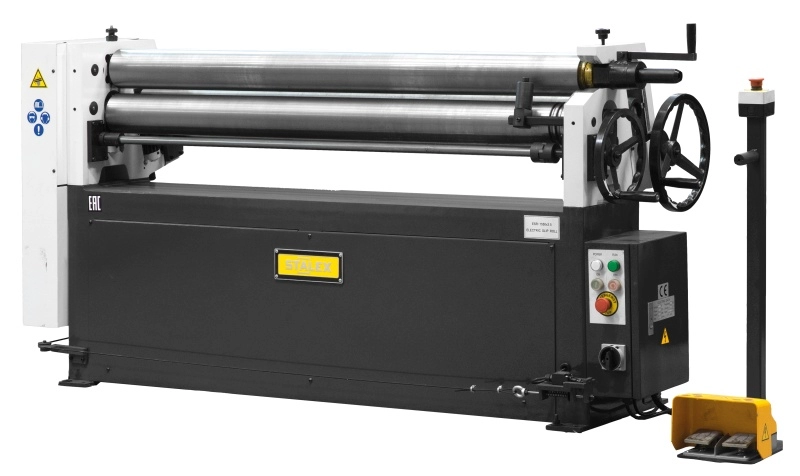

Станок вальцовочный электромеханический STALEX ESR-1550х3.5
В наличии
В наличии
Артикул: 3023
Характеристики
| Тип привода | Электромеханический |
| Максимальная толщина листа, мм | 3.5 |
| Максимальная рабочая длина, мм | 1550 |
| Диаметр валов, мм | 120 |
Описание
Вальцовочный станок предназначен для предания листу цилиндрической формы различного радиуса, данное оборудование широко применяется для изготовления комплектующих вентиляции, водосточного оборудования, в случаях производства цилиндрических и конических изделий, правке плоских заготовок, подгибке кромок. Выносная педаль дублируется пультом управления на станине станка. Цепная передача передаёт вращение с электродвигателя на валы. Верхний вал откидной, для легкого снятия готовых изделий. Откидной вал оснащен замком для предотвращения его самопроизвольного раскрытия в процессе работы.Характеристики:
- Вальцы с тремя ассиметричными валами
- Валы изготовлены из высокопрочной стали, закаленные и полированные
- Валы станка закалены и имеют твёрдость до 45 HRC
- Вращающиеся нижний и верхний вал через систему зубчатых колёс и цепной передачи от электродвигателя
- Регулируемые нижние валы- Канавки для гибки прутка (Ø 8мм; Ø 10мм; Ø 15мм;)
- Поворотно-откидной механизм верхнего вала с эксцентриковым зажимом
- Возможность гибки на конус
- Выносная педаль с кнопкой аварийной остановки
- Верхний вал вращается в обе стороны
- Поставляется с функцией конусной гибки
- Набор инструмента в стандартной комплектации
Изготовление конуса - при помощи станка можно изготавливать конические изделия. Для этого предназначен опорный валик в правой части машины. Для чего необходимо обеспечить зажатие заготовки только вблизи опорного валика.
Подробные характеристики
|
|
Stalex ESR-1550x3.5 |
|---|---|
| Рабочая длина, мм |
1550 |
|
Макс. толщина вальцовки, мм (низкоуглеродистая сталь, σs ≤245 МПа) |
3.5 |
| Диаметр вала, мм |
120 |
|
Мин. Ø обечайки, мм |
130 |
| Твердость валов |
до 45 HRC |
| Мощность двигателя, кВт |
2.2 |
|
Скорость вращения валов, об/мин |
6.4 |
| Габариты, мм |
2220х760х1270 |
| Масса нетто/брутто, кг |
790/890 |
*Максимальная допустимая толщина листа при работе с низкоуглеродистой сталью (предел текучести σs не должен превышать параметр σs ≤245 МПа) – не более макс. толщины вальцовки (мм).
*Минимальный диаметр получаемой заготовки при работе с низкоуглеродистой сталью 3,5мм - составит не менее 150 мм (данная информация является справочной и зависит от сорта, прочности термообработки материала, а также его длины и толщины).
При работе с толщиной металла (нержавеющая сталь) ≤ 2,0мм – максимально возможный мин. Ø обечайки может составлять 160мм (данная информация является справочной и зависит от сорта, прочности, термообработки материала, а также его длины и толщины).
Комплектация
-
Станок в сборе
1 шт.
-
Выносной пульт управления
1 шт.
-
Инструкция
1 шт.
