ESR-2070x2.5

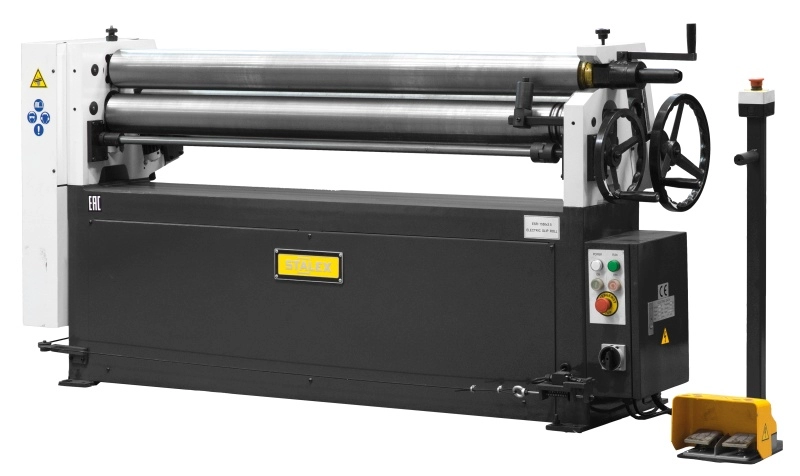

Станок вальцовочный электромеханический STALEX
Характеристики
| Тип привода | Электромеханический |
| Максимальная толщина листа, мм | 2.5 |
| Максимальная рабочая длина, мм | 2070 |
| Диаметр валов, мм | 120 |
Вальцовочный станок предназначен для предания листу цилиндрической формы различного радиуса, данное оборудование широко применяется для изготовления комплектующих вентиляции, водосточного оборудования, в случаях производства цилиндрических и конических изделий, правке плоских заготовок, подгибке кромок. Выносная педаль дублируется пультом управления на станине станка. Цепная передача передаёт вращение с электродвигателя на валы. Верхний вал откидной, для легкого снятия готовых изделий. Откидной вал оснащен замком для предотвращения его самопроизвольного раскрытия в процессе работы.
Изготовление конуса - при помощи станка можно изготавливать конические изделия. Для этого предназначен опорный валик в правой части машины. Для чего необходимо обеспечить зажатие заготовки только вблизи опорного валика.
Характеристики:
- Вальцы с тремя ассиметричными валами
- Валы изготовлены из высокопрочной стали, закаленные и полированные
- Валы станка закалены и имеют твёрдость до 45 HRC
- Вращающиеся нижний и верхний вал через систему зубчатых колёс и цепной передачи от электродвигателя
- Регулируемые нижние валы
- Канавки для гибки прутка
- Поворотно-откидной механизм верхнего вала с эксцентриковым зажимом
- Возможность гибки на конус
- Выносная педаль с кнопкой аварийной остановки
- Верхний вал вращается в обе стороны
- Поставляется с функцией конусной гибки
- Набор инструмента в стандартной комплектации
|
STALEX ESR-2070x2.5 |
|
| Макс. толщина вальцовки (низкоуглеродистая сталь, σs ≤245 МПа), мм |
2,5 |
| Максимальная ширина, мм |
2070 |
| Диаметр валов, мм |
120 |
| Скорость вращения, об/мин |
6,4 |
| Твердость валов |
до 45 HRC |
| Мощность двигателя, кВт |
2,2 (380 В) |
| Габариты упаковки, мм |
2820х870х1300 |
| Масса нетто/брутто, кг |
1060/1200 |
*Максимальная допустимая толщина листа при работе с низкоуглеродистой сталью (предел текучести σs не должен превышать параметр σs ≤245 МПа) – не более 2,5мм
*Минимальный диаметр получаемой заготовки при работе с низкоуглеродистой сталью 2,5мм - составит не менее 150 мм (данная информация является справочной и зависит от сорта, прочности термообработки материала, а также его длины и толщины).
При работе с толщиной металла (нержавеющая сталь) ≤ 1,5мм – максимально возможный мин. Ø обечайки может составлять 160мм (данная информация является справочной и зависит от сорта, прочности, термообработки материала, а также его длины и толщины).
Точной формулы расчёта минимального диаметра получаемой заготовки не существует, т.к. это зависит от вида, сорта, термообработки материала, а также его длины и толщины. Более точно определить минимальный Ø - возможно только пробной прокаткой.
