ESR-2500x0.8

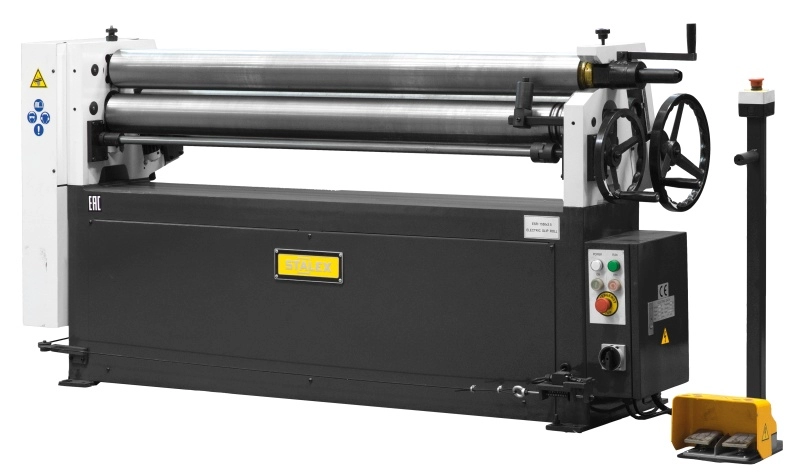

Станок вальцовочный электромеханический STALEX
Характеристики
| Тип привода | Электромеханический |
| Максимальная толщина листа, мм | 0.8 |
| Максимальная рабочая длина, мм | 2500 |
| Диаметр валов, мм | 90 |
Вальцовочный станок предназначен для предания листу цилиндрической формы различного радиуса, данное оборудование широко применяется для изготовления комплектующих вентиляции, водосточного оборудования, в случаях производства цилиндрических и конических изделий, правке плоских заготовок, подгибке кромок. Выносная педаль дублируется пультом управления на станине станка. Цепная передача передаёт вращение с электродвигателя на валы. Верхний вал откидной, для легкого снятия готовых изделий. Откидной вал оснащен замком для предотвращения его самопроизвольного раскрытия в процессе работы.
Изготовление конуса - при помощи станка можно изготавливать конические изделия. Для этого предназначен опорный валик в правой части машины. Для чего необходимо обеспечить зажатие заготовки только вблизи опорного валика.
Характеристики:
- Вальцы с тремя ассиметричными валами
- Валы изготовлены из высокопрочной стали, закаленные и полированные
- Валы станка закалены и имеют твёрдость до 45 HRC
- Вращающиеся нижний и верхний вал через систему зубчатых колёс и цепной передачи от электродвигателя
- Регулируемые нижние валы
- Канавки для гибки прутка
- Поворотно-откидной механизм верхнего вала с эксцентриковым зажимом
- Возможность гибки на конус
- Выносная педаль с кнопкой аварийной остановки
- Верхний вал вращается в обе стороны
- Поставляется с функцией конусной гибки
- Набор инструмента в стандартной комплектации
|
STALEX ESR-2500x0.8 |
|
|
Макс. толщина вальцовки (низкоуглерод истая сталь, текучести не должен превышать параметр σs ≤245 МПа), мм |
0,8 |
| Максимальная ширина, мм |
2500 |
| Диаметр валов, мм |
90 |
| Твердость валов |
до 45 HRC |
| Скорость вращения, об/мин |
9 |
| Мощность двигателя, кВт |
2,2 (380 В) |
| Габариты упаковки, мм |
3100х740х1200 |
| Масса нетто/брутто, кг |
780/930 |
*Минимальный диаметр получаемой заготовки при работе с оцинкованной сталью 0,8мм - составит не менее 130 мм. Точной формулы расчёта минимального диаметра получаемой заготовки не существует, т.к. это зависит от вида, сорта, термообработки материала, а также его длины и толщины. Более точно определить минимальный Ø - возможно только пробной прокаткой. При работе с толщиной металла (низкоуглеродистая сталь) менее 0,8мм – максимально возможный мин. Ø обечайки может составлять 100мм (справочная информация зависящая от сорта, прочности термообработки материала, а также его длины и толщины).
При работе с толщиной металла (нержавеющая сталь) ≤ 0,5мм – максимально возможный мин. Ø обечайки может составлять 150мм (справочная информация зависящая от сорта, прочности, термообработки материала, а также его длины и толщины).
