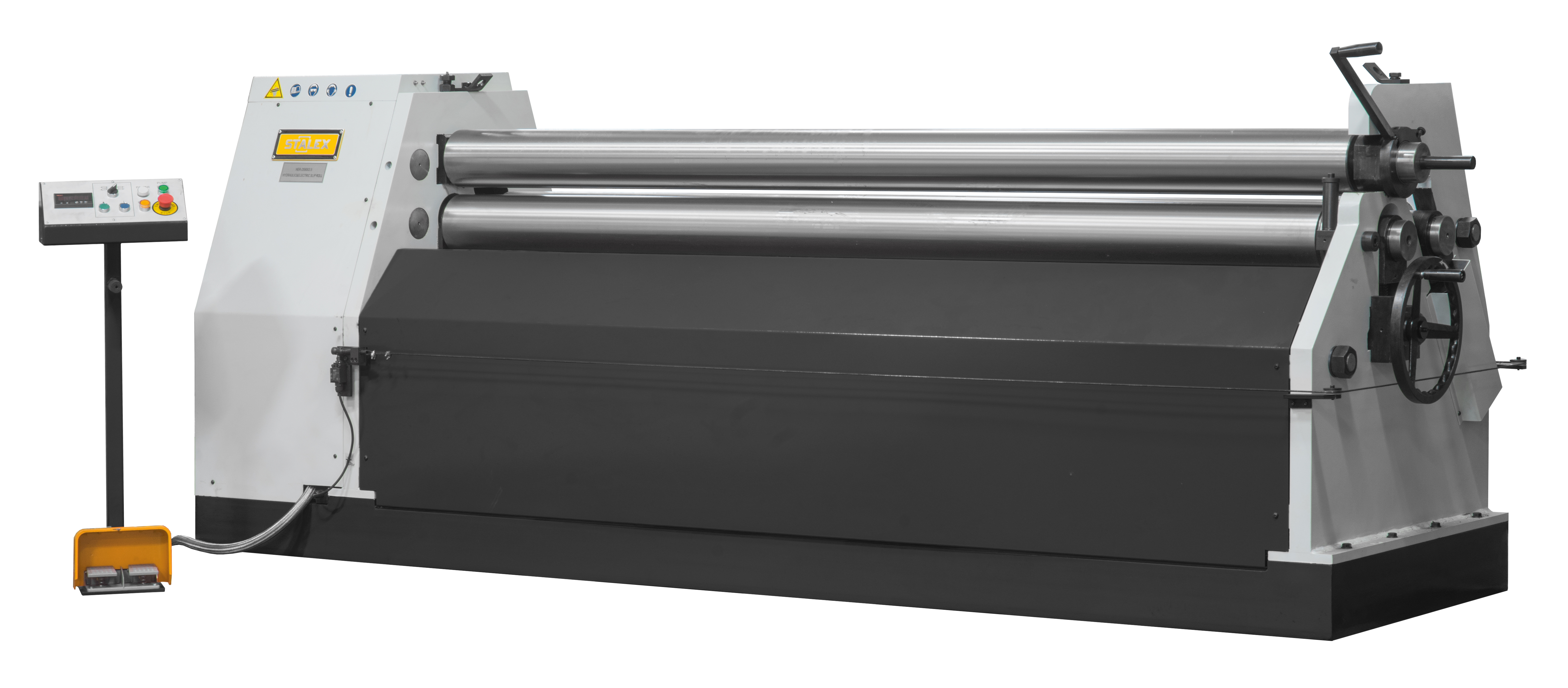

HSR-2550x3.5
Вальцы гидравлические STALEX
Характеристики
| Тип привода | Гидравлический |
| Максимальная толщина листа, мм | 3.5 |
| Максимальная рабочая длина, мм | 2510 |
| Мощность двигателя, кВт | 3.0 |
| Диаметр валов, мм | 150 |
Вальцовочный станок предназначен для предания листу цилиндрической формы различного радиуса, данное оборудование широко применяется для изготовления комплектующих вентиляции, водосточного оборудования, в случаях производства цилиндрических и конических изделий, правке плоских заготовок, подгибке кромок. Выносная педаль дублируется пультом управления на станине станка. Цепная передача передаёт вращение с электродвигателя на валы. Верхний вал откидной, для легкого снятия готовых изделий. Откидной вал оснащен замком для предотвращения его самопроизвольного раскрытия в процессе работы.
Изготовление конуса - при помощи станка можно изготавливать конические изделия. Для этого предназначен опорный валик в правой части машины. Для чего необходимо обеспечить зажатие заготовки только вблизи опорного валика.
- Все три вала приводятся в движение гидравлической системой
- Цилиндры протяжного ролика регулируются синхронно
- Положение протяжного ролика при его перемещении вверх и вниз отображается на цифровом дисплее

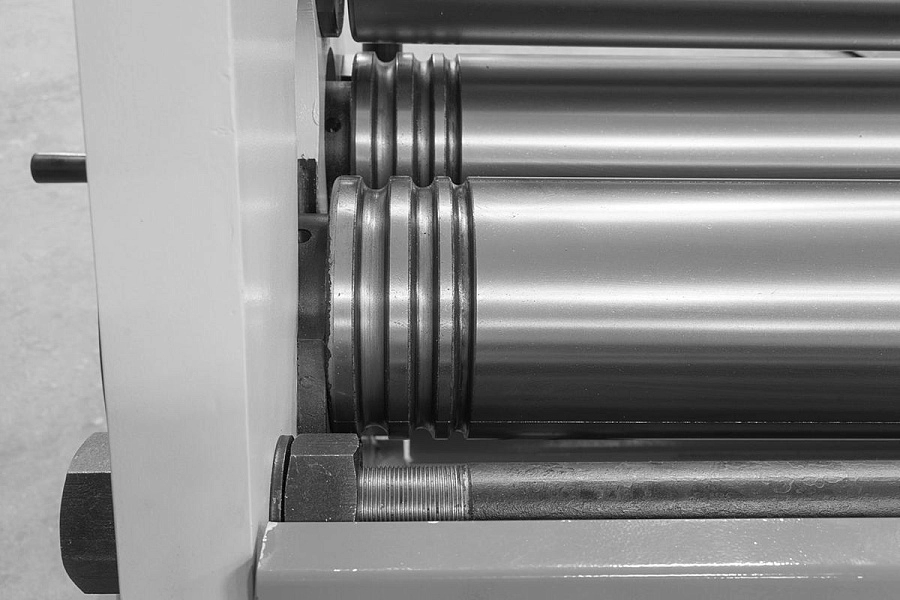

- Все валки выполнены из высококачественного стального сплава и закалены
- Жёсткая стальная конструкция обеспечивает точную и плавную работу механизмов и долгий срок службы
- Верхний валок откидывается для беспрепятственного извлечения обработанной заготовки
- Возможность гибки на конус
- Верхний вал вращается в обе стороны
- Поставляется с функцией конусной гибки
- Набор инструмента в стандартной комплектации
- Ножная педаль управления движение вперёд/назад снабжена защитным кожухом
|
|

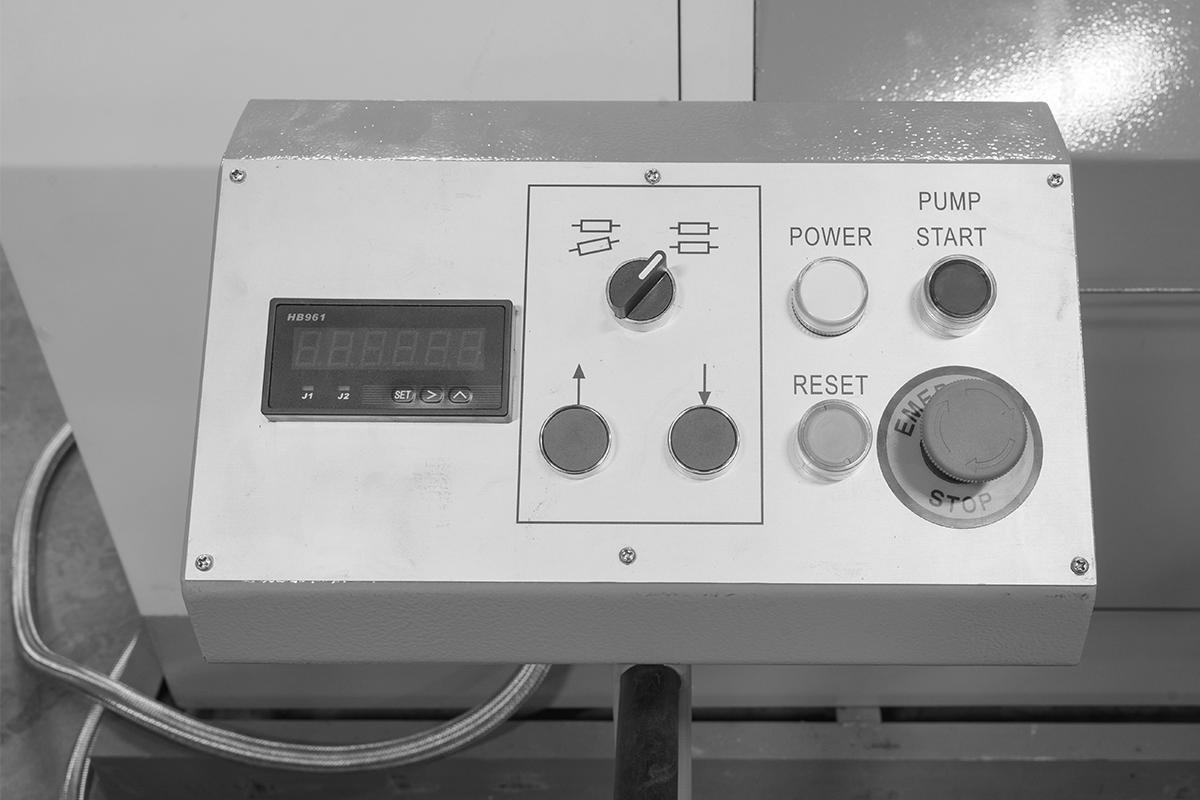

Цифровой дисплей показывает положения заднего протяжного ролика (вала). |
||||
|

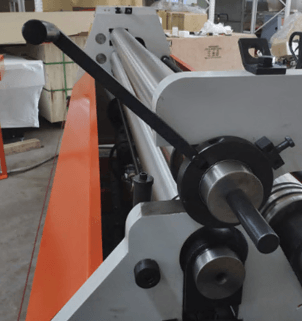

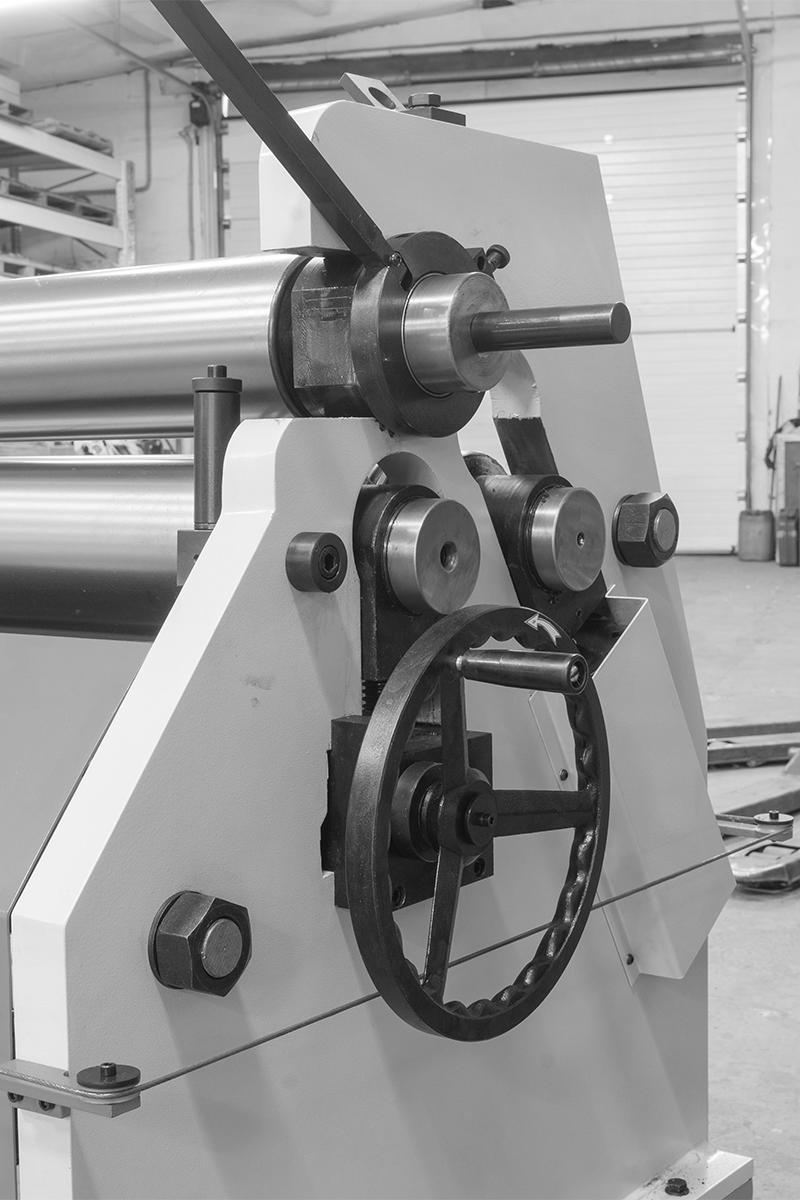

Поворотно-откидной механизм верхнего ролика (вала). |
||||
|

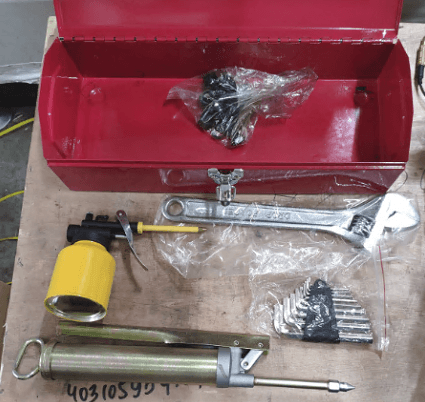

Набор инструмента в стандартной комплектации. |
||||
|

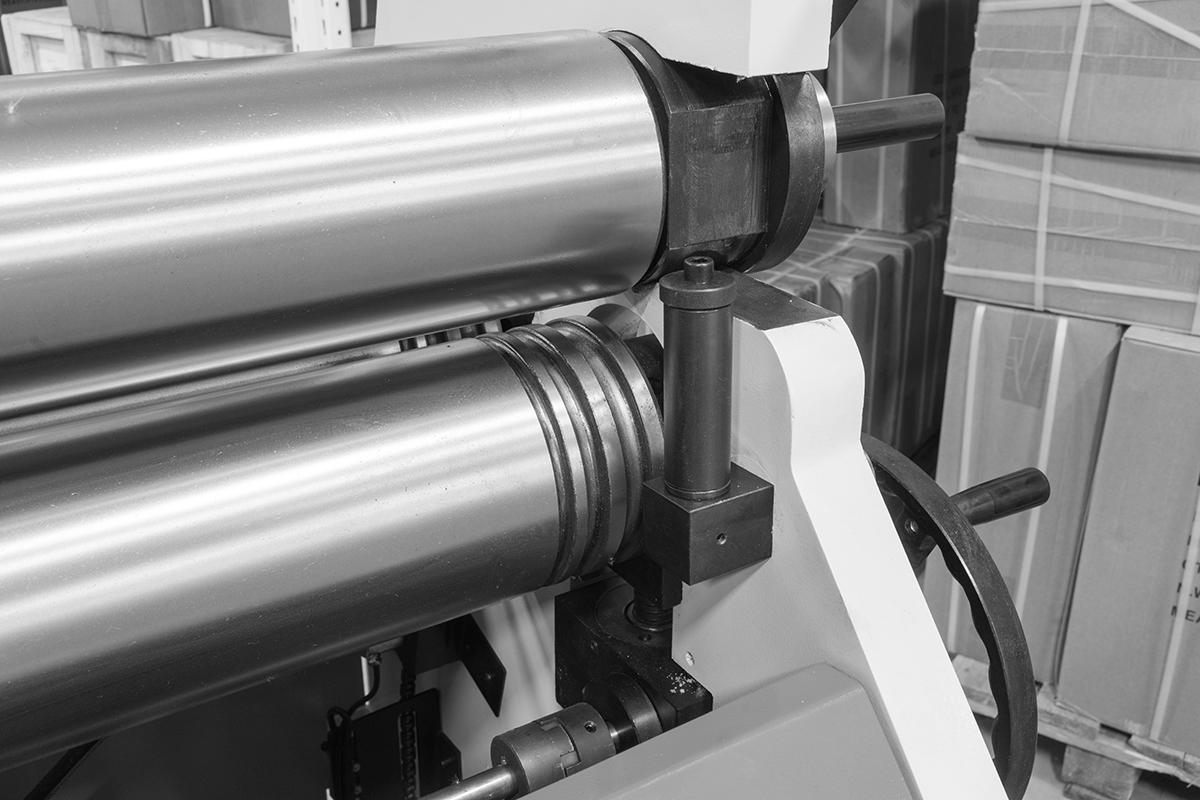

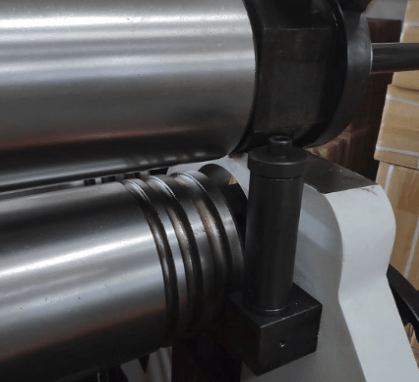

Вертикальный ролик для функции гибки на конус. |
||||
|

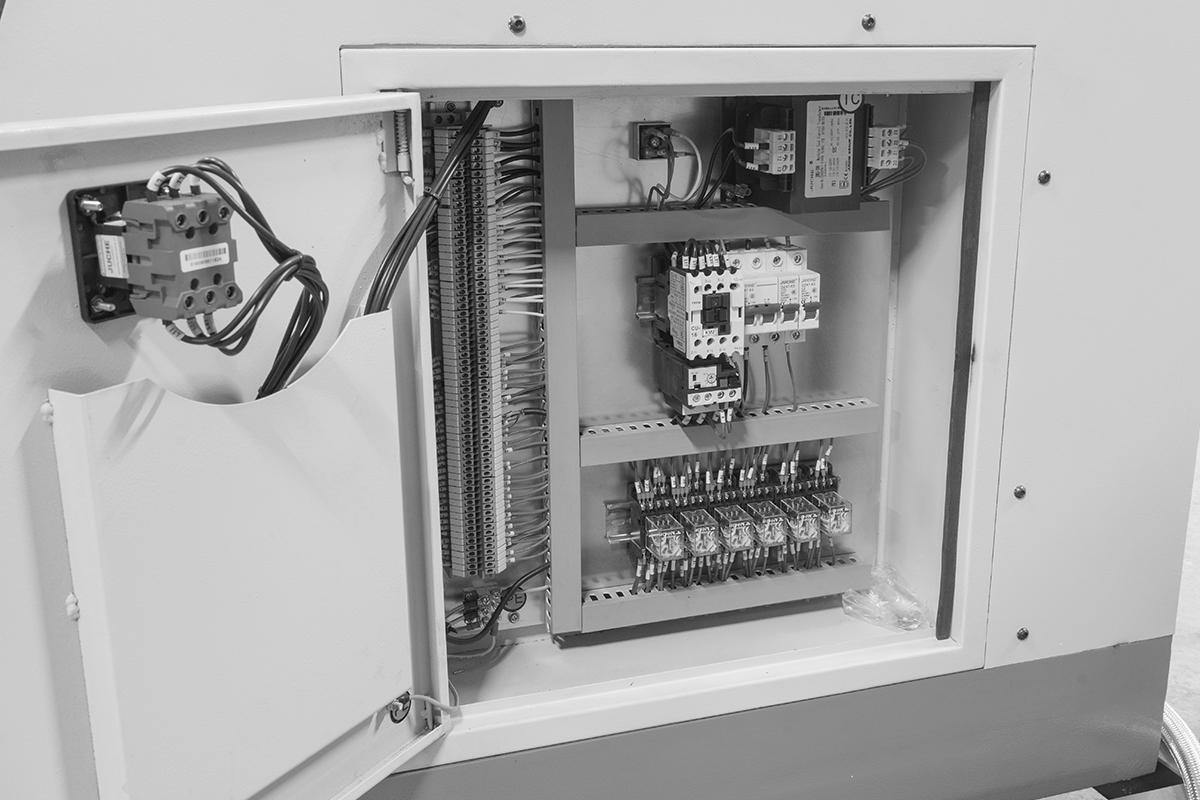

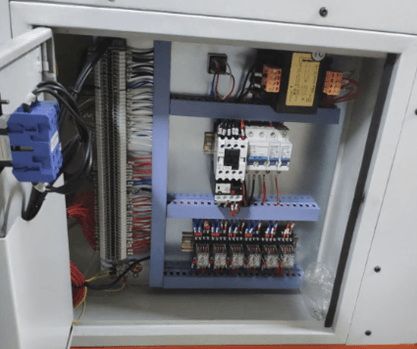

Электрошкаф. |
||||
|
|

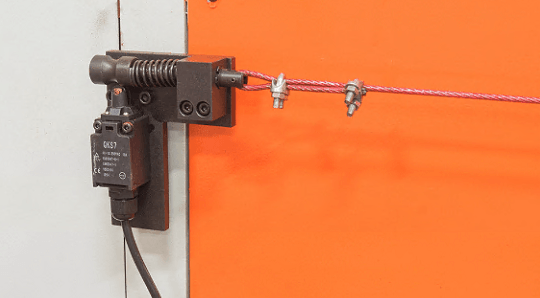

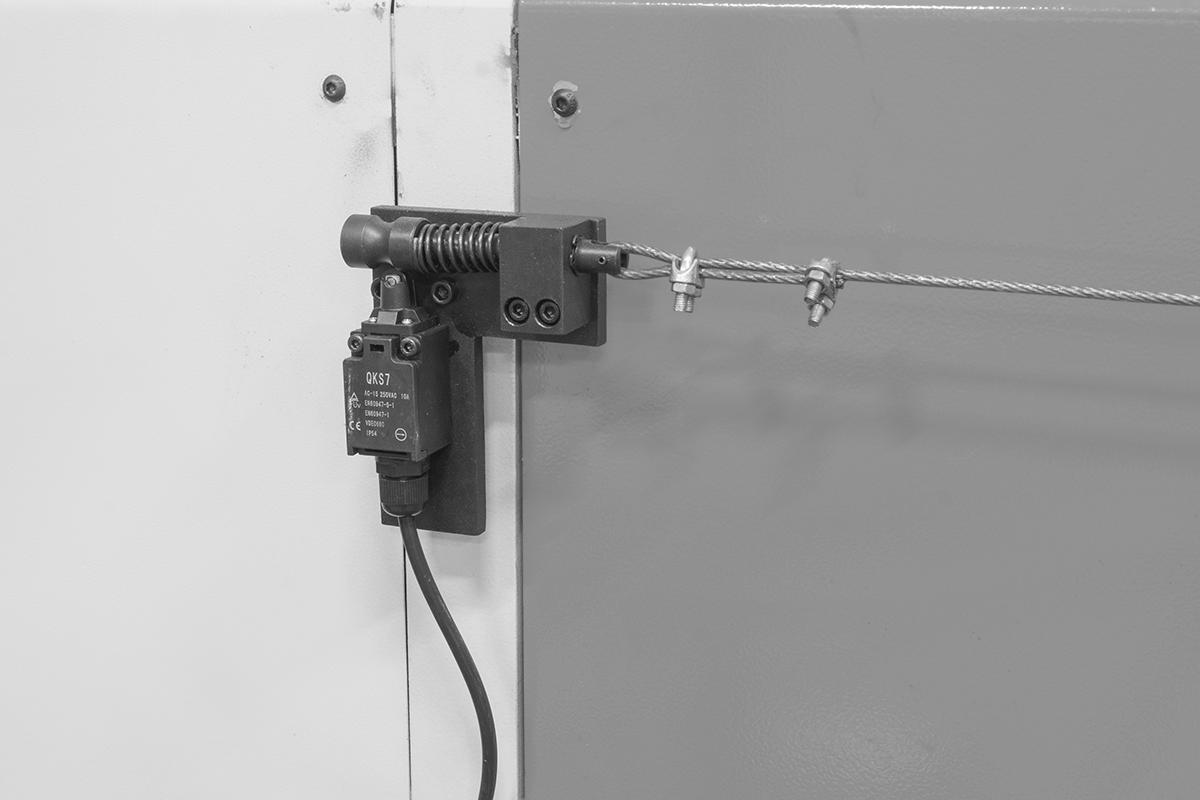

Страховочный жгут по периметру рабочей зоны, в случае нажатия на трос – станок выключается. |
|
Наименование |
Stalex HSR-2550x3.5 |
|
Артикул |
391128/HER |
|
Макс. толщина листа (без предподгиба) |
3,5 мм |
|
Макс. толщина листа (с предподгибом) |
до 1,8 мм |
|
Предел текучести |
245 МПа |
|
Макс. толщина вальцовки (нержавеющая сталь) * |
1,8 мм |
|
Макс. ширина вальцовки |
2510 мм |
|
Диаметр вальца |
150 мм |
|
Мин. Ø завальцовки |
170 мм |
|
Скорость вращения |
4,2 об/мин |
|
Мощность двигателя |
3,0 кВт |
|
Габаритные размеры (ДхШхВ) |
3610x1080x1540 мм |
|
Масса нетто/брутто |
2290/2570 кг |
|
*Максимальная допустимая толщина листа при работе с низкоуглеродистой сталью (предел текучести σs не должен превышать параметр σs ≤245 МПа) – не более 3,5мм |
|
|
*Минимальный диаметр получаемой заготовки при работе с низкоуглеродистой сталью 3,5мм - составит не менее 250 мм (данная информация является справочной и зависит от сорта, прочности термообработки материала, а также его длины и толщины). При работе с толщиной металла (нержавеющая сталь) ≤ 1,8мм – максимально возможный мин. Ø обечайки может составлять 700мм (данная информация является справочной и зависит от сорта, прочности, термообработки материала, а также его длины и толщины). Точной формулы расчёта минимального диаметра получаемой заготовки не существует, т.к. это зависит от вида, сорта, термообработки материала, а также его длины и толщины. Более точно определить минимальный Ø - возможно только пробной прокаткой. |
|
