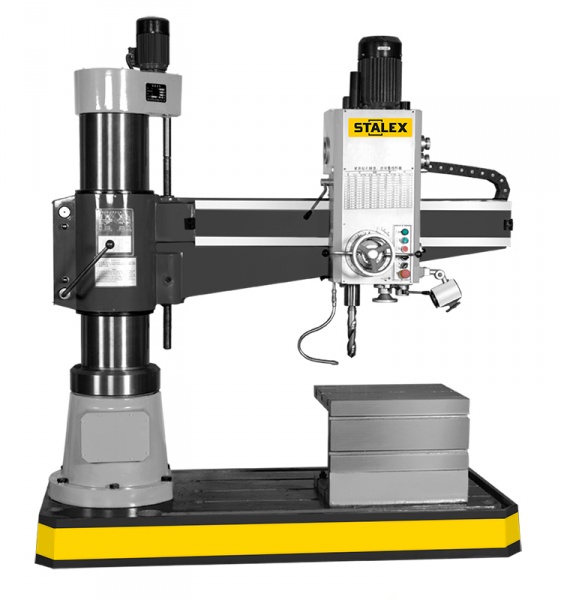

RD1600x50
Станок радиально-сверлильный STALEX
Характеристики
| Мощность двигателя, кВт | 4.0 |
| Частота вращения шпинделя, об/мин | 25-2000 (16) |
| Конус шпинделя | MT-5 |
| Напряжение питания, В | 380 |
| Размер стола, мм | 630x500x500 |
Радиально-сверлильный станок предназначен для сверления, зенкерования, растачивания, развертывания, нарезания резьбы и т.п. обрабатываемых резанием металлов и полимерных материалов. Станки предназначены для обработки отверстий в средних и крупных деталях. Все основные узлы станка изготовлены из высокопрочных сталей и сплавов, отличается высокой прочностью и долговечностью. Механизмы управления станком находятся на передней части шпиндельной бабки. Насос и бак СОЖ располагаются в основании станка.
• Шпиндельная головка имеет закаленные и шлифованные шестерни, смонтированные на шлицевых валах;
• Консоль имеет ребра жесткости, чтобы противостоять напряжению и минимизировать отклонения;
• Шпиндель из высокоуглеродистой стали с направляющим пазом и усиленными подшипниками;
• Бак СОЖ отлит в основании
• Двигатель имеет независимую систему защиты перегрузки;
• Удобно расположенный переключатель реверса шпинделя;
• Концевые выключатели расположены в крайних точках перемещения консоли;
• Электрокомпоненты Siemens
• Изготовлен по стандарту CE
Комплект поставки:
• Система подвода СОЖ
• Рабочий стол
• Набор анкерных болтов
• Рабочая лампа
• Ящик с инструментами
• Инструкция
|
|
STALEX RD-1600х50 |
|---|---|
|
Макс. Ø сверло, сталь: |
50 мм |
|
Макс. Ø сверло, чугун: |
50 мм |
|
Макс. Ø растачивания, сталь / чугун: |
86 / 120 мм |
|
Макс. Ø резьбонарезания, сталь/чугун |
М36/М42 |
|
Диаметр стойки: |
350 мм |
|
Расстояние между шпинделем и стойкой (мин/макс): |
350 / 1600 мм |
|
Горизонтальное перемещение головки по консоли: |
1000 мм |
|
Расстояние между шпинделем и основанием (мин/макс): |
320 / 1220 мм |
|
Вертикальное перемещение консоли: |
580 мм |
|
Рабочая зона стола (ДхШхВ): |
630х500х500 мм |
|
Конус шпинделя: |
MТ-5 |
|
Ход пиноли шпинделя: |
315 мм |
|
Диапазон вращения шпинделя,16 |
25-2000 об/мин |
|
Автоподача пиноли шпинделя,16 |
0,04-3,2 мм/об |
|
Мощность двигателя: |
4,0 кВт |
|
Скорость подъема консоли: |
1,2 м/мин |
|
Мощность насоса СОЖ: |
0,37 кВт |
|
Размер основания: |
2400х1000х200 мм |
|
Габаритные размеры (ДхШхВ): |
2500х1060х2650 мм |
|
Габариты упаковки |
3150х1120х2550 мм |
|
Масса: |
3400/3650 кг |
- Система подвода СОЖ
- Рабочий стол
- Набор анкерных болтов
- Рабочая лампа
- Ящик с инструментами
- Инструкция
