Артикул: CQ6280/3000

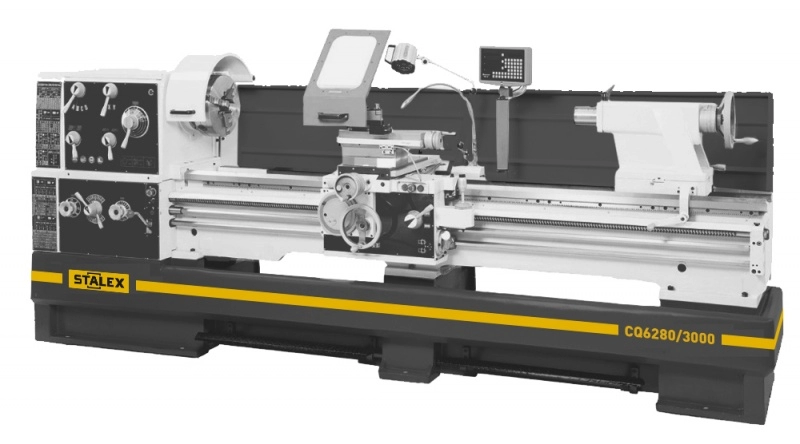

CQ6280/3000 (Аналог токарного станка 16К40, ДИП400)
Станок токарно-винторезный STALEX
Наличие уточняйте
Наличие уточняйте
Артикул: 13502
Характеристики
| Мощность двигателя, кВт | 7.5 |
| Диаметр обточки над станиной, мм | 800 |
| Диаметр обточки над поперечным суппортом, мм | 570 |
| Расстояние между центрами, мм | 3000 |
| Частота вращения шпинделя, об/мин | 25-1600 |
Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, а также полимерных материалов, поддающихся обработке резанием.
• Монолитная станина станка;
• Массивная конструкция станка, расстояние между направляющими 400 мм;
• Закаленные и отшлифованные направляющие станины;
• Закаленные и отшлифованные шестерни в коробке скоростей и коробке подач;
• Съемный мостик станины (ГАП);
• Коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне;
• Полноразмерная коробка подач с возможностью нарезания метрических, дюймовых, модульных и питчевых резьб;
• Толчковый режим работы шпинделя;
• Пиноль задней бабки и маховик имеют шкалу для точной установки;
• Задняя бабка с регулировкой смещения для обточки конусов.
• СЕ комплектация;
• Электрокомпоненты Siemens
• Монолитная станина станка;
• Массивная конструкция станка, расстояние между направляющими 400 мм;
• Закаленные и отшлифованные направляющие станины;
• Закаленные и отшлифованные шестерни в коробке скоростей и коробке подач;
• Съемный мостик станины (ГАП);
• Коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне;
• Полноразмерная коробка подач с возможностью нарезания метрических, дюймовых, модульных и питчевых резьб;
• Толчковый режим работы шпинделя;
• Пиноль задней бабки и маховик имеют шкалу для точной установки;
• Задняя бабка с регулировкой смещения для обточки конусов.
• СЕ комплектация;
• Электрокомпоненты Siemens
|
|
STALEX CQ6280/3000 |
|---|---|
|
Диаметр обточки над станиной |
800 мм |
|
Макс. Ø вращения (съемный мостик) |
1035 мм |
|
Ø обточки над поперечным суппортом |
570 мм |
|
Расстояние между направляющими |
405 мм |
|
Длина съемного мостика |
250 мм |
|
Расстояние между центрами |
3000 мм |
|
Рабочая длина продольного точения |
2850 мм |
|
Частота вращения шпинделя, 16 |
25-1600 об/мин |
|
Конус шпинделя |
Ø113 1:20 MT-7 |
|
Торец шпинделя |
D1-8 |
|
Патрон 3-х кулачковый |
315 мм |
|
Проходное отверстие шпинделя |
105 мм |
|
Продольная подача,25 |
0,044-1,48 мм/об |
|
Поперечная подача,25 |
0,022-0,74 мм/об |
|
Метрическая резьба, 54 |
0,45-120 |
|
Дюймовая резьба, 44 |
7/16-80 TPI |
|
Питчевая резьба, 42 |
7/8-160 DP |
|
Модульная резьба, 46 |
0,25-60MP |
|
Резьба ходового вала |
40 мм х2 TPI |
|
Максимальный размер инструмента |
25х25 мм |
|
Ускор. перем. продольного суппорта |
4,5 м/мин |
|
Ускор. перем. поперечного суппорта |
1,9 м/мин |
|
Ход поперечного суппорта |
420 мм |
|
Ход верхнего суппорта |
230 мм |
|
Конус пиноли задней бабки |
МТ-5 |
|
Ход пиноли задней бабки |
235 мм |
|
Диаметр пиноли задней бабки |
90 мм |
|
Мощность главного привода |
7,5 кВт |
|
Потребляемая мощность |
11,0 кВт |
|
Мощность насоса СОЖ |
0,13 кВт |
|
Мотор ускоренного перемещения |
0,37 кВт |
|
Габаритные размеры |
4710×1140×1910 мм |
|
Масса нетто/брутто |
3820/4495 кг |
- 3-х кулачковый патрон Ø315 мм с прямыми/обратными кулачками
- 4-х позиционный резцедержатель
- 4-х кулачковый патрон с независимыми кулачками Ø400 мм
- Планшайба Ø 450 мм
- Подвижный люнет Ø20-130 мм
- Не подвижный люнет Ø20-190 мм
- Не вращающийся центр МТ-5
- Переходная втулка МТ-5
- Защитный экран патрона с концевым выключателем
- УЦИ по трем осям
- Ускор.перемещение по оси Х
- Концевой упор продольного перемещения
- Регулируемые опоры станины
- Поддон для сбора стружки
- Задняя защитная стенка
- Ножной тормоз шпинделя с концевым выключателем
- Система подвода СОЖ
- Галогенная лампа местного освещения
- Инструкция по эксплуатации и деталировка с сертификатом СЕ
- Инструмент для обслуживания в инструментальном ящике
- Сертификат точности
